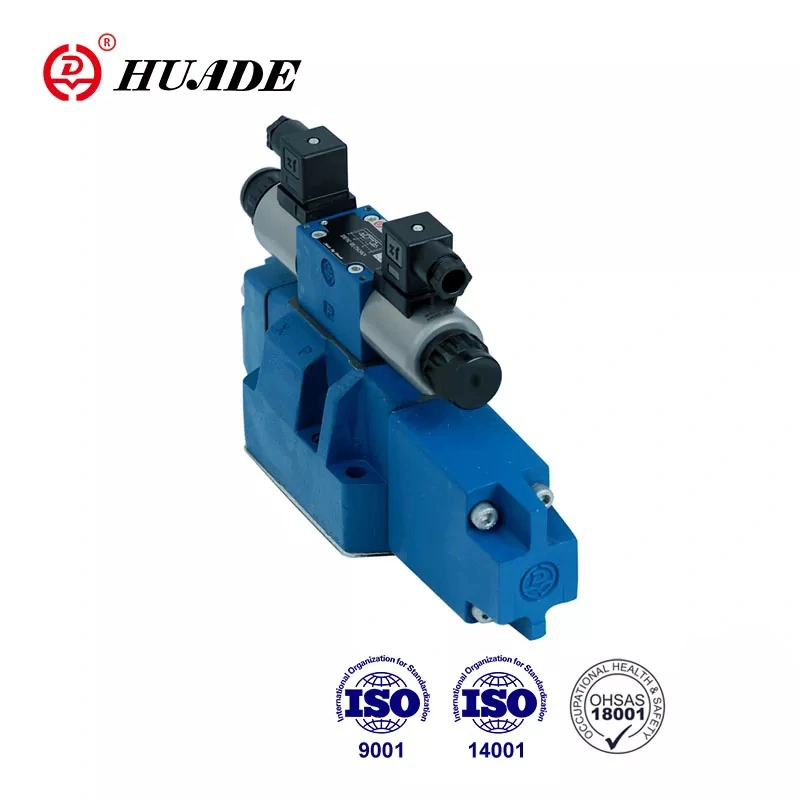

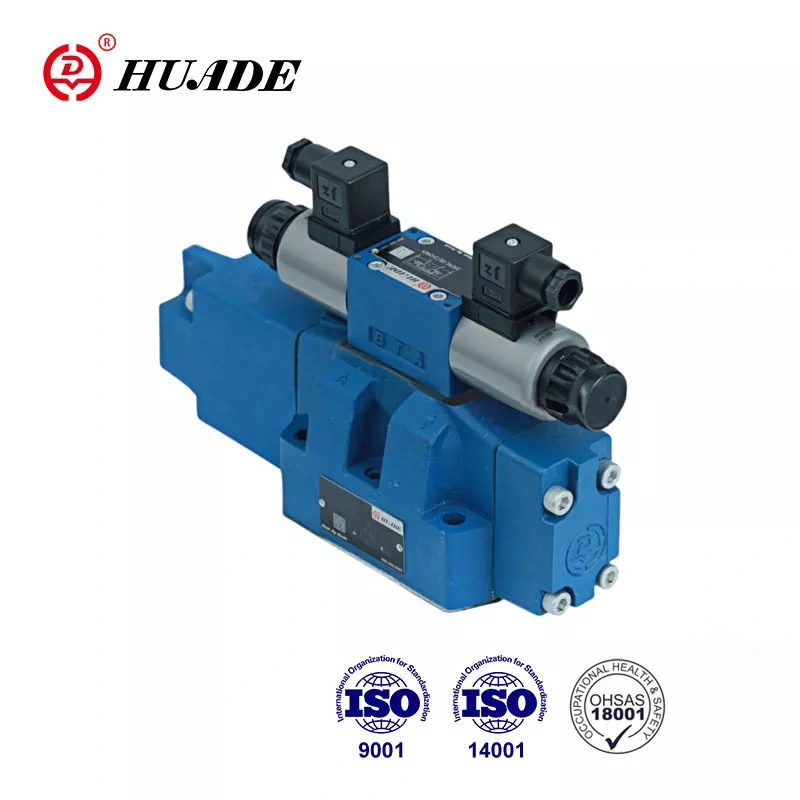

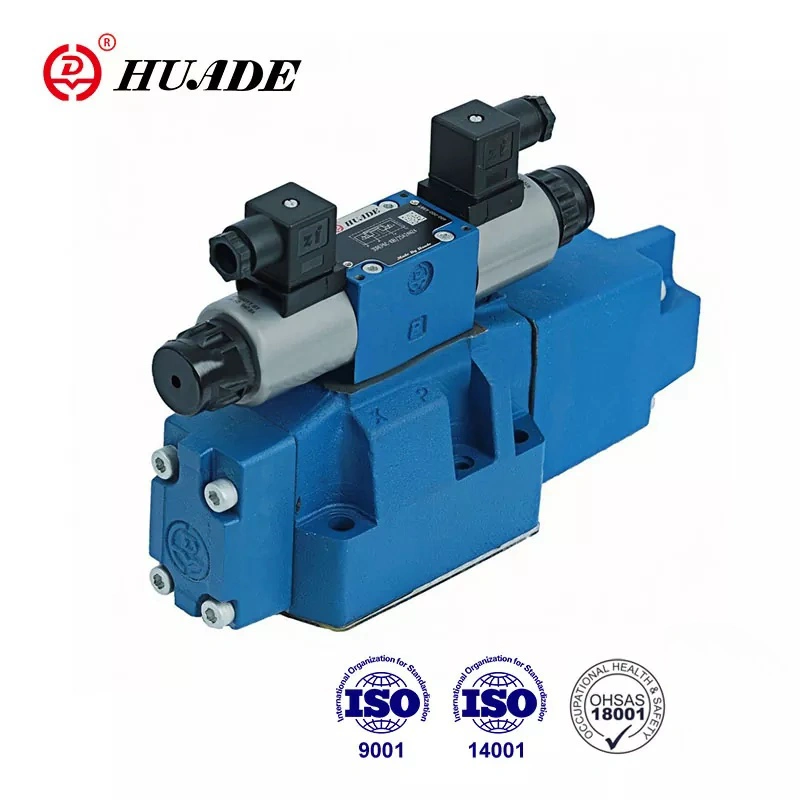

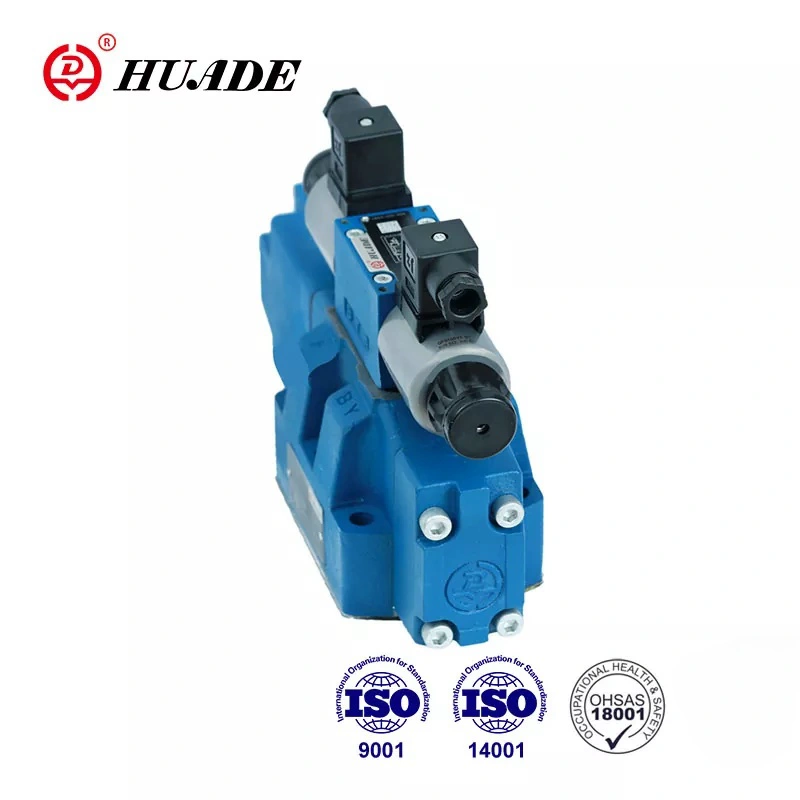

Бир 4WRH пропорционалдуу клапан агымдын да, агымдын да багытын көзөмөлдөй алат, системанын түзүмүн simple.The клапан корпусу күчтүү агымдын кубаттуулугу жана чоң агымы менен куюлган ички каналды кабыл алат. Негизги клапан октук үч бурчтуу башкаруу оюкчасын кабыл алат, аз басымдын төмөндөшү жана башкаруу ийнинде басымдын жоголушу. Түрү 4WRH пропорционалдык клапан чоң агымы жана жогорку тактык талаптары бар системалар үчүн ылайыктуу.
|
Гидротехникалык маалыматтар |
|||||
|
өлчөмү |
10 |
16 |
25 |
32 |
|
|
пилоттук клапан басымы (МПа) |
тышкы пилоттук мунай менен камсыз кылуу |
3төн 10го чейин |
|||
|
ички пилоттук мунай менен камсыз кылуу |
10го чейин (10дон ашык ZDR6DP2-30B/75YM орнотуу керек) |
||||
|
Негизги клапан басымы (МПа) |
31.5 |
35 |
|||
|
Кайтаруу басымы (МПа) |
порт T (тышкы пилоттук мунай кайтаруу) |
31.5 |
25 |
15 |
|
|
порт T (ички пилоттук мунай кайтаруу) |
3 |
||||
|
Y порту |
3 |
||||
|
Пилоттук майдын көлөмү (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
X же Y портундагы пилоттук мунай агымы (л/мин) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Негизги клапан аркылуу агым (л/мин) |
270 |
460 |
877 |
1600 |
|
|
Гистерезис (л/мин) |
6 |
||||
|
Кайталануучулук (%) |
3 |
||||
|
булгануу даражасы (㎛) |
≤20 |
||||
|
Суюктук |
Минералдык май (NBR пломбасы үчүн). Фосфат эфири (FPM пломбасы үчүн) |
||||
|
Илешкектүүлүк диапазону (мм ²/с) |
2,8ден 380ге чейин |
||||
|
Суюктуктун температурасы диапазону (℃) |
-20дан +70ке чейин |
||||
|
Монтаждоо абалы |
кошумча |
||||
|
Салмагы (кг) |
бир соленоид менен клапан |
7.4 |
12.7 |
17.5 |
41.8 |
|
эки электромагниттик клапан |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Электрдик маалыматтар |
||
|
Берүүнүн түрү |
DC |
|
|
Соленоиддин номиналдык ток (A) |
0.8 |
|
|
Катушканын каршылыгы (Ω) |
муздак (20℃) 19,5; максималдуу клапан, ысык 28,8 |
|
|
Курчап турган чөйрөнүн температурасы (℃) |
50 |
|
|
Катушканын температурасы (℃) |
150 |
|
|
Милдеттик цикл |
Үзгүлтүксүз |
|
|
Пилоттук ток (A) |
0.02 |
|
|
Изоляция |
IP65 |
|
|
Associated |
1 рампа убактысы менен |
VT-3000S30 |
|
5 жолу менен |
VT3006S30 |
|
|
Электр байланышы |
Plug туташуу |
|
Өзгөчөлүктөрү:
▶ Пилоттук багыт WRH пропорционалдык клапан
▶ Кошумча монтаждоо үчүн
▶ Гидравликалык суюктуктун багытын жана агымынын ылдамдыгын көзөмөлдөө үчүн
▶ Жаздын ортосунан .спулдун дрейфи жок
▶ Башкаруучу жерлерде басымдын төмөндөшү
▶ Бир булактан клапан жана электрондук башкаруу
▶ Пропорционалдуу электромагниттик иштөө
▶ DIN 24 340 A,ISO4401 жана CETOP-RP121H формасына өткөрүү үлгүсү
Колдонмо:
Түрү 4WRH пропорционалдуу клапан, мисалы, станок, металлургия, жеңил өнөр жай, тоо-кен, машина куруу, ж.б. сыяктуу ар кандай тармактарда колдонулат.
Түрү 4WRH клапандары басымды башкаруу клапандары аркылуу тышкы иштөө үчүн пилоттук башкарылган пропорционалдык багыттуу клапандар. Функция жана принцип 4WRZ типтеги клапандыкына окшош. Өз ара туташтыргыч пластинка (12) A пилоттук туташуу T(Y) менен туташтырат. ) жана P(X) менен B пилоттук туташуу. Негизги клапандагы пилоттук басым 0,4 МПадан 2,5 МПага чейин болушу керек. Демек, агым Рдан Ага жана Вге Т же Рден Вге жана Адан Тге чейин болот.
Пропорционалдык багыттуу клапандардын түзүмү 4WRH
Пилоттук клапан
Пилоттук клапан пропорционалдуу электромагниттик башкарылуучу 3 тараптуу басымды төмөндөтүүчү клапан (3DREP6 түрү). Тросселдик клапан А жана В портуна орнотулган, кененирээк маалымат 3DREP6 текстин караңыз.
3DREP6 типтеги пилоттук клапандын түзүмү
Пропорционалдык багыт клапанынын символу 4WRH
