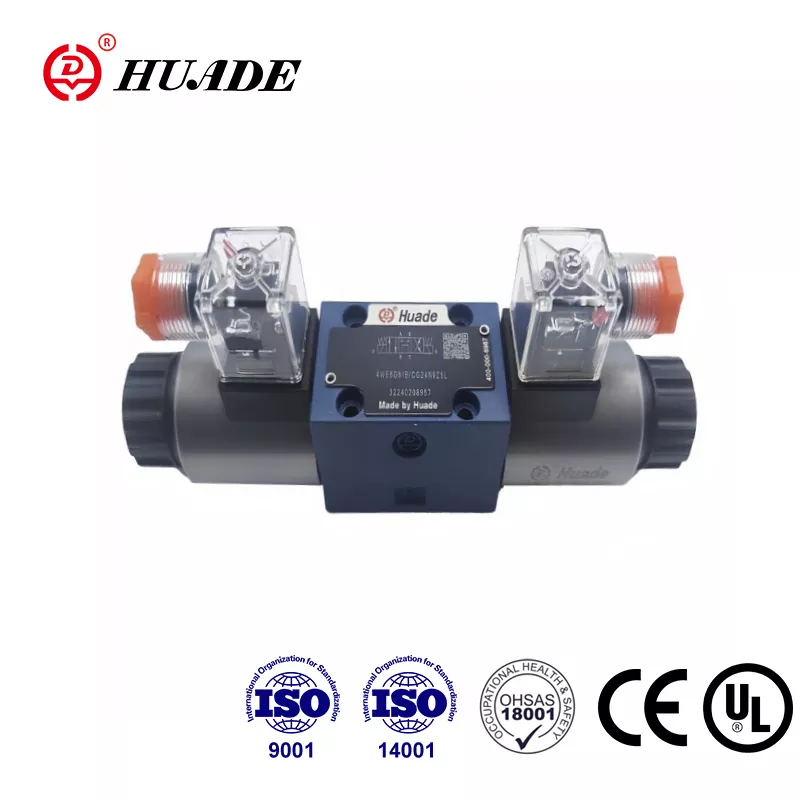

Гидравликалык системалар менен иштөөдө, туура багытына каршы контролдук клапанды тандап, жабдуулардын ишинин жана ишенимдүүлүгүңүздөгү бардык айырмачылыктарды жасай алат. 6 йза 6-багыт контролдук клапаны өнөр жайлык гидротехникалык компонент катары өз атак-даңкына ээ болгон жана анын өзгөчө чечимин түшүнүүгө жардам бере турган нерсени түшүнүүгө жардам берет.
Багыттоочу клапан деген эмне?
4 ewде 6 у моделинин өзгөчөлүктөрүнө сууга чейин жете электе, бул кайсы багытта контролдук клапандарды түшүнүүгө жардам берет. Бул клапандар гидравликалык суюктук агымдар жашаган гидротехникалык тутумдардын негизги компоненттери. Суюктуктун жолун өзгөртүү менен, алар цилиндрдин кайсы багытын кыймылдаткан же бар-жогун аныктайт. Аларды гидравликалык суюктук үчүн жол кыймылы катары көрбөстөн, аны кетиш керек болгон жерге жетектөө керек.
6-рексот 4 еден 6 жашка чейинки көзөмөл клапаны соленоиддик иштетүүчү клапандардын категориясына кирип, бул клапандын позициясын жандыруу үчүн электрдик сигналдарды колдонот. Бул электрдик көзөмөл автоматташтырылган системаларды так аткарууга багытталсын, ал жерде так маселелер.
4 we бөлмөлөрүнүн негиздери
4 we 6 Y 6 өлчөмдөгү стандарттарга курулган, бул өнөр жай гидротехникалык өлчөмдөрүнүн эң көп кездешкен өлчөмдөрүнүн бири. Бул өлчөмдө 3 же ISO 4401-03 катары дүйнөнүн ар кайсы бурчтарында да белгилүү. Бул сиз үчүн бул эмнени билдирет? Клапан стандарттык орнотулган үлгүлөргө туура келет, аны орнотуу үчүн түздөн-түз орнотуп, жолго түшсө, аны оңдоого туура келет.
Клапан 4-тараптуу, 2 орундуу клапан катары иштейт. Жөнөкөй шарттарда, гидравликалык сызыктарды туташтыруу үчүн төрт портто, ал эки башка агым конфигурацияларын жайып кетиши мүмкүн. "Y" өз аты менен клапандын ичиндеги атайын дизайны жөнүндө сөз болот, бул ар бир позицияда суюктуктун канчалык суюктук агып жаткандыгын аныктайт.
4 ewде 6-багыт контролдоочу клапанынын бир өзгөчөлүгү - анын түздөн-түз иш-аракеттери. Чоңураак негизги клапанды жылдыруу үчүн чакан көзөмөлдүн сигналына муктаж болгон пилоттук башкаруучу клапандардан айырмаланып, бул клапандын соленоид суюктуктун агымын көзөмөлдөгөн талааны түздөн-түз кыймылдайт. Бул дизайн адатта тезирээк жооп берүүнү сунуштайт, бирок бул клапан өтө бийик эмес, орто агымдардын ставкаларына эң жакшы иштейт дегенди билдирет.
Y-Spool конфигурациясы кандайча иштейт
Y-Spool конфигурациясы 4 ирет 4 ewде 6 багыт контролдоочу клапаны конкреттүү агымдын үлгүсүн жаратат. Соленоид жетишпегенде, клапан эс алуу абалына отурат. Бул абалда, насостун басымы бир жумуш портуна туташат, ал эми башка жумушчу порт резервуарга дренаж. Соленоидди кубаттаганда, бул туташууларды жокко чыгаруу үчүн.
Бул которуштуруу жүрүм-туруму 4веден 6 жашты, айрыкча пилоттук клапан катары пайдалуу кылат. Көпчүлүк гидравликалык системаларда, айрыкча, ири негизги клапандар барлар, 4 еден 6 и эң чоң клапанды эмне кылуу керектигин айткан контролдук мээ. Ал өтө эле клапандын бир тарабына же экинчисинин бир жагына пилоттук басымга же экинчисине оор агымдардын талаптарын өзгөртө тургандыгына алып келет.
Клапаны көптөгөн конфигурациялардагы бузулган механизм деп аталган нерсени колдонот. Бул ак селеноидди жана клапандын өчүрүлүшүн кубаттасаңыз, анда ал сиз күчтү кыскарткандан кийин дагы ошол жерде калат. Дагы бир жолу энергияны кайра иштетмейинче, артка өтпөйт. Бул функция энергияны үнөмдөйт, анткени соленоидди тынымсыз сактап калуунун кажети жок.
Басым жана агымдардын мүмкүнчүлүктөрү
Rexroth 4WE 6 y y багытындагы контролдук клапанды өзүнүн башкы порттарында 350 тилке чейин көтөрө алат, ал болжол менен 5000 PSIге которулат. Бул рыноктогу көптөгөн экономика клапкаларынан бир топ жогору. Танк порту 160 тилке чейин көтөрө алат, ал эми 210 тилке үчүн бааланган айрым моделдер бар.
Агымдын кубаттуулугу үчүн, клапан мүнөтүнө 80 литрге чейин жетет, же мүнөтүнө болжол менен 21 галлон. Бул аны орто диапордизмге ылайыктуу кылат. Эгерде сиздин тутумуңуз чоңураак агымдарды чечсе, анда бул клапанды түздөн-түз колдонуунун ордуна, чоң клапанды көзөмөлдөп турсаңыз, анда бул клапанды пилоттук көзөмөлдөңүз.
Белгилей кетүүчү нерсе, бул рейтингдер белгилүү бир шарттарда максималдуу мүмкүнчүлүктөрдү билдирет. Чыныгы дүйнө жүзүндө басым тамчылар жана агымын иштетүү, агымы менен иштөө гидравликалык суюктуктун илешкектүүлүгү жана ар бир позициядагы клапан аркылуу илешкектүүлүккө байланыштуу факторлорго көз каранды.
WET-PIN Solonoid технологиясы
Rexroth 4We 4 ew гендигин контролдоочу клапанды бөлүп турган негизги өзгөчөлүктөрдүн бири - бул нымдуу-пин-пин-пино дизайны. Бул конфигурацияда, соленоиддин поршеси алдангандан көрө, гидравликалык суюктукта түздөн-түз отурат. Бул адаттан тыш көрүнүшү мүмкүн, чындыгында бир нече артыкчылыктарды берет.
Гидравликалык суюктук муздатуучу жана салоноид үчүн майлоочу жай катары иштейт. Бул соленоиддерге узак убакытка созууга жардам берет жана миллиондогон циклдер боюнча ишенимдүү түрдө иштөөгө жардам берет. Суюктук электромагниттик катмар тарабынан жылуулукту сиңирип, аны көтөрөт, ал эми четтөөнү начарлатат, ал эми анын магниттик күчтөрүн азайтууга мүмкүндүк берет.
Нымдуу-пин дизайн дагы эле соленоидди алып салууга жана гидравликалык тутумду төгүп салбастан же басымын камтыган компоненттерди бузбай туруп алмаштырса болот. 90 градуска 90 градус же толугу менен бир нече моделдерде, электрдик байланышты конкреттүү орнотуу үчүн жеткиликтүүлүктү камсыз кылуу үчүн айландырып турсаңыз болот.
Бирок, бул дизайн гидравликалык суюктугуңузга белгилүү бир талаптарды жайгаштырат. Мунай соленоиддин ички компоненттери менен шайкеш келиши керек. Зинктин негизинде гидротехникалык майларды колдонууга өзгөчө эскертүүлөрдү эскертет, анткени алар клапанын кичинекей ички үзүндүлөрүн түзгөн депозиттерди түзө алышат.
Суюктуктун шайкештиги жана тазалыгы
4 ewде 6-багыт контролдоону башкаруу клапаны минералдык гидравликалык майлар, ошондой эле отко чыдамдуу суюктуктардын бир нече түрлөрү менен иштейт. НБ (NRRIEL резинанын) стандарттуу мөөрлөрү (NBITRIEL резинанын), эң көп минералдык майларды жана температура диапазонунда -30 ° C чейин + 80 ° C чейин чейин иштейт. Эгерде сизге ар кандай суюктуктарга же жогорку температура менен шайкеш келсе, анда FK (Флорокарбон) Мөөрлөрү бар
Гидравликалык суюктугуңузду таза сактоо үчүн, 4 еден 6га багыт алуучунун узак мөөнөттүү ишенимдүүлүгүнүн узак мөөнөттүү ишенимдүүлүгү үчүн маанилүү. Клапаны ISO 4406 классынын 8406 классынын суюктугун талап кылат, 20/18/15 же андан да жакшы. Бул практикалык мааниде, бул сизге натыйжалуу чыпкалоо керек, адатта, чыпкалары менен 10 микрон же эң сонун деп бааланат.
Булганган суюктук - бул багытта контролдук клапандар менен болгон көйгөйлөрдүн эң көп кездешкен себептеринин бири. Суюктуктагы бөлүкчөлөрдүн убакыттын өтүшү менен ички агып кетүүнү көбөйтүү, суюктуктун тактык беттерин тырмап салса болот. Ошондой эле алар жайлоого, жай же толук эмес өзгөрүлүүгө алып барышы мүмкүн. Туура тейленген чыпкалоо тутуму бул маселелердин алдын алат жана клапандын тейлөө мөөнөтүн бир кыйла жайнайт.
Электр жолдору жана байланыштар
4 ewде 6-багыт контролдоочу клапан ар кандай электр тутумдарына дал келүү үчүн ар кандай чыңалуучу варианттар менен келет. Жалпы тандоолорго 24v dc кирет, бул көптөгөн өнөр жай контролдук тутумдарында, ошондой эле 110v же 230v сыяктуу волтагейлерге стандарттык. Клапандын кубатын керектөө, адатта, 30 ватт.
Клапанга заказ бергениңизде, моделдик номер сизге кандай чыңалуу керек экендигин так айтып берет. Мисалы, "G24" моделдик белгилөөдө 24V dc дегенди билдирет, ал эми "W230", ал эми "W230" 230V AC экендигин билдирет. Электр туташуусу, адатта, стандарттык туташтыргыч катары, ал 175301-803 мүнөздөмөлөргө жооп берет, бирок башка туташтыргыч түрлөрү бар.
Клапандын айрым версиялары, адатта, "n9" моделдик коддо "n9" деп аталган колдонмо жокко чыгарылган өзгөчөлүгү кирет. Бул сизге электр кубаты мүмкүн болбогон учурда, орнотуу же көйгөйдү чечүүдө жардам бере албагандыгы үчүн клапанды кол менен түртүп берүүгө мүмкүнчүлүк берет. Бирок, бул колдонмодо жокко чыгаруу мүмкүнчүлүгү чектелүү жана борбордун басымы 50 тилкеден төмөн болгондо гана колдонуу керек.
Орнотуу талаптары
Rexroth 4We 6 Y y y y y y y ine контролдук клапви туура түз, бирок деталга көңүл бурууну талап кылат. Төрт орнотулган болтторду колдонуп, клапан NG 6 манифольд же штамптагы чемпионатка орнотулат. Топтук бети белгилүү бир тегиздикке жана жылмакай талаптарга жооп бериши керек, адатта, RZ 4 караганда, RZ 4 караганда эч кандай көңүл бурбашы керек.
Момент мүнөздөмөлөрү сиз ойлогондон да көп. Rexroth Standard Metrict Billts үчүн монтаж болтторду 9 нм катаалдаштырат. Эгер сиз белгилүү бир империялык өлчөмдөгү болтторду колдонуп жатсаңыз, анда спецификация ар кандай тема мүнөздөмөлөрүн эске алуу үчүн бир аз өзгөрөт. Болтолордун астын сызуу тышкы агымга алып келиши мүмкүн, ал эми күчөтүү клапан денесин бурмалап, олжолорду байлап коюуга алып келиши мүмкүн.
Клапанды орнотууда, бардык порттарыңыздын туташуулары таза жана сынчылсыз экендигин текшериңиз. Орнотуу учурунда киргизилген кичинекей бөлүкчөлөр дагы кийинчерээк көйгөйлөргө алып келиши мүмкүн. Гидравликалык басымды колдонуудан мурун, гидротехникалык кысымды колдонуудан мурун, электр байланыштарын текшерүү үчүн, клапанды талаптагыдай өзгөрүүнү камсыз кылуу жана электр зымдары жок.
Аткаруунун мүнөздөмөлөрү
Rexroth 4WE 6 Y Бекер контролдоонун клапулу 20дан 70 миллисекундга жооптуу убактысын жана аны кубаттап жатканда 10 ден 60 миллисекундга 10-60 миллисекундга сунуштайт. Бул мезгилдер суюктук илешкектүүлүгү, иштөө басымы жана агым шарттары сыяктуу факторлорго негизделген.
Бардык шпалдын тибиндеги клапандар сыяктуу, 4ве 6 Y долбоорлору боюнча кээ бир ички агып кетишет. Чоң көлөмдөгү суюктук суюктук суюктук агымын бөгөттөө керек болсо дагы. Бул агып кетүү нормалдуу жана туура майлоо үчүн зарыл, бирок бул клапан колдонмолорго эч кандай кыймылсыз, эч кандай кыймылсыз жүктү кармап туруу үчүн жүгүн кармоо үчүн ылайыктуу эмес дегенди билдирет.
Ички агып кетүү акырындык менен клапандын жашоосу үчүн, клапандун жашоосу менен типтеги кийимдин ортосунда пайда болот жана төрөдү. Бул сөзсүз түрдө клапаны дароо алмаштыруу керек дегенди билдирбейт, бирок бул бир нерсе. Ашыкча агып кетүү тутумдун натыйжалуулугун төмөндөтө алат жана акыры оптималдуу аткарууну сактоо үчүн клапан алмаштырууну талап кылат.
Жалпы колдонмолор
4 ewде 6-багыт контролдоочу клапаны индустриалдык колдонмолордун кеңири чөйрөсүндө колдонууну табат. Машина куралдары көбүнчө бул клапандарды көмөкчү түзмөктөр же курал алмаштыруу сыяктуу көмөкчү функцияларды көзөмөлдөө үчүн колдонушат. Пластикалык сайма адаштыруучу машиналар аларды ар кандай контролдук функцияларды колдонушат. Тест стенддер жана мобилдик жабдыктар, ошондой эле бул клапандарды камтыйт.
Айрыкча, жалпы кеңири таралган тиркеме 4ве 6 у чоң багыты үчүн учкуч клапандары үчүн пилоттук клапаны колдонуп жатат. Бул ролду аткарып, ал жогорку агымдагы гидравликалык тутумдарды электрондук контролго мүмкүндүк берген чоң клапанды өзгөртө турган пилоттук басымын көзөмөлдөйт. Бул пилоттук конфигурациясы чоң агымдардын жогорку кубаттуулугу гана керек болгон жерде бир гана клапандарды колдонуп, клапандын ишенимдүүлүгүнүн жана салыштырмалуу төмөн баасын колдонот.
Класванын 350-жылга чейин ишенимдүү түрдө иштөөгө жөндөмдүүлүгү төмөн басымдагы клапандар тийиштүү коопсуздук чабандарын бербеген өтүнмөлөрдү талап кылууга жарамдуулукту талап кылат. Бул басымдын мүмкүнчүлүгү, ошондой эле клапанды басымы менен практикалык кысымга алуучу тутумда натыйжалуу иштей алат дегенди билдирет.
Техникалык тейлөө
Rexroth 4WE 6 Y Y Бекер контролдоочу клапаны өзүнүн өзгөчөлүктөрүнүн чегинде иштеткенде салыштырмалуу аз күтүүгө талап кылынат. Эң маанилүү техникалык тейлөө милдети - гидравликалык суюктуктун абалын сактоо. Бул үзгүлтүксүз мунайды майлоочу май суюктук өндүрүүчүнүн сунуштарына жана чыпканын абалына ырааттуу мониторингге ылайык өзгөрөт дегенди билдирет.
Эгерде сиз клапанды байкасаңыз, кадимкидей жайга караганда жайылууга же таптакыр өзгөрүлбөсө, булганган жугуштуу оору, көбүнчө күнөөкөр. Чыпкаларды текшерүү жана алмаштыруу, адатта, бул маселелерди чечет. Эгер суюктукту тазалоону камсыз кылгандан кийин, көйгөйлөр туруктуу болсо, анда клапаны өзү текшерип же алмаштырууга муктаж болушу мүмкүн.
Соленоиддик каталарды тутумдун клапаны алып салуу, ал иштебей калууну минималдаштырат. Эгерде кат келбесе, сиз көбүнчө бир нече мүнөткө эмес, бир нече мүнөттө орнотулган алмаштыра аласыз. Бул модулдук дизайн - нымдуу-пинойдун салону конфигурациясынын практикалык артыкчылыктарынын бири.
Чыгым жана жеткиликтүүлүк
Чыныгы Rexroth 4We 6 y багытындагы көзөмөл клапулдары, адатта, белгилүү бир варианттарга жана чыңалуу талаптарына жараша так баалар ар кандай деңгээлде бир нече жүз долларга бааланат. Бул баа чекити клапандын сапатын куруу жана аткаруу мүмкүнчүлүктөрүн чагылдырат. Азыраак кымбат вариантка ээ болуу, айрыкча азиялык өндүрүүчүлөрдөн, рексрот аты А-ны ишенимдүүлүк үчүн ишенимдүүлүк үчүн адистилдүүлүк үчүн ишенимдүүлүккө ээлик кылат.
Вальве ар бир рексрот дистрибьюторлору жана өнөр жай ташуу үйлөрү аркылуу кеңири жеткиликтүү. 6 өлчөмдөгү NG стандарттык NG стандарттык өлчөмүндө, эгерде сиз зарыл болсо, башка өндүрүүчүлөрдөн өз функционалдык жактан окшош клапандарды таба аласыз, бирок көрсөткүчтөрдүн так мүнөздөмөлөрү айырмаланышы мүмкүн.
Жогорку көлөмдөгү арыздар үчүн, Rexroth дистрибьюторлору же өкүлдөрү менен түздөн-түз өзгөрүүлөрдү талкуулоо үчүн, кээде өзүлөрүнүн өкүлдөрү менен түздөн-түз бааланышы мүмкүн. Ошондой эле алар сиздин керектүү муктаждыктарыңыз үчүн туура конфигурацияны тандап алууга жардам берет.
Альтернативаларды карап чыгуу
6-рексот 4 еден 6 жашка чейинки көзөмөл клапаны көптөгөн колдонмолордо жогору, бул ар дайым мыкты тандоо боло бербейт. Эгерде сиздин колдонмоңуз жүктөлбөгөн жерден эч кандай ички агып кетпесе, поппет стилиндеги клапан же карама-каршылыктуу клапаны жакшыраак кызмат кылат. Типтик клапулалардагы эң сонун агып кетүү аларды бул нөлгө агып өтүү үчүн жараксыз кылат.
Чек ара жөнгө салынуучу эмес, пропорционалдуу көзөмөлгө алынуучу арыздар үчүн пропорционалдуу багытталган багыттоочу клапандарды 4WRPEH сериясы сыяктуу сунуштайт. Бул клапандар өзгөрүлмө агымдарды көзөмөлдөп, ортордук позицияларга татаал контролдук мүмкүнчүлүктөрдү сунуш кылат.
Эгерде сиздин агымдык талаптар мүнөтүнө 80 литрден ашып кетсе, анда сиз чоңураак клапандын өлчөмү же конфигурациясы же 4 ewде 6 у чоң клапаны үчүн учкуч болуп кызмат кылат. Валваны өз агымынын кубаттуулугунан тышкары колдонуу ашыкча кысымга алып келиши мүмкүн, жылуулук муунга жана тездетилген эскилиги жетет.
Акыркы ойлор
Rexroth 4WE 6 y y багытындагы контролдук клапан клапандын басымы жана агымдын мүмкүнчүлүктөрүндө ишенимдүү которуштурууга муктаж болгон өнөр жай гидравликалык системаларына бекем тандоону билдирет. Анын нымдуу-пин-пиноид долбоору мыкты узактыгын камсыз кылат, ал эми NG 6 өлчөмү эң чоң гидравликалык тутумдарга оңой интеграциялоону камсыз кылат.
Бул клапан менен ийгиликке жетүү үчүн тиешелүү тиркемеге жана орнотууга байланыштуу болот. Орнотуу моментинин өзгөчөлүктөрүнөн кийин гидравликалык суюктугуңуз таза жана шайкеш келгендигин текшерип, клапандун рейтингдеги операциялык параметрлеринин ичинде сиз ишенимдүү кызмат көрсөтөт Клапандын түздөн-түз көзөмөлдөөчүсү же пилоттук клапан катары иштей билүү жөндөмү тутум долбоорунун ийкемдүүлүгүн камсыз кылат.
4 we 6-бөлүктүн багытын көзөмөлдөө клапаны жакшы түшүнүп, анын мүмкүнчүлүктөрү калп болгон жерде гидравликалык системаңыздын туура компонент экендиги жөнүндө маалымат берүүгө жардам берет. Туура колдонулганда, бул суюктук багытынын контролдоо күнүн жана күнү-түнү талап кылынган иш-чараны караган ишенимдүүлүк.
