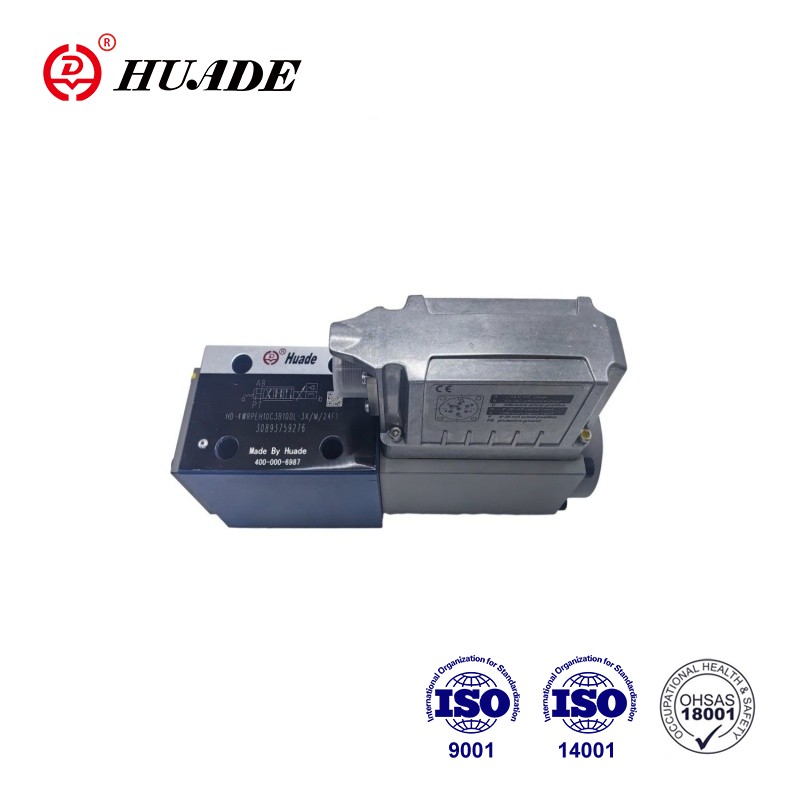

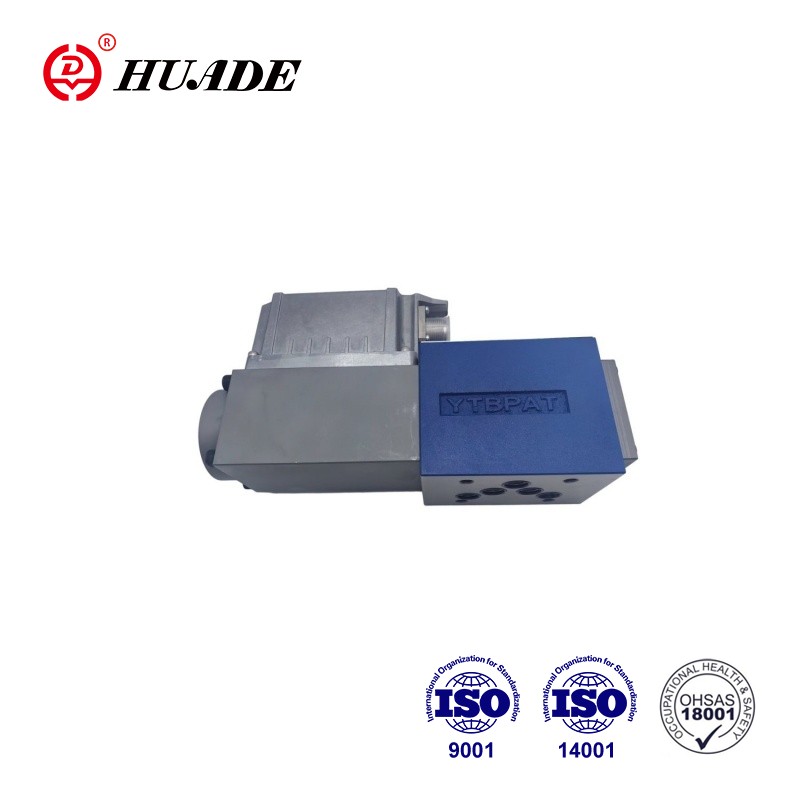

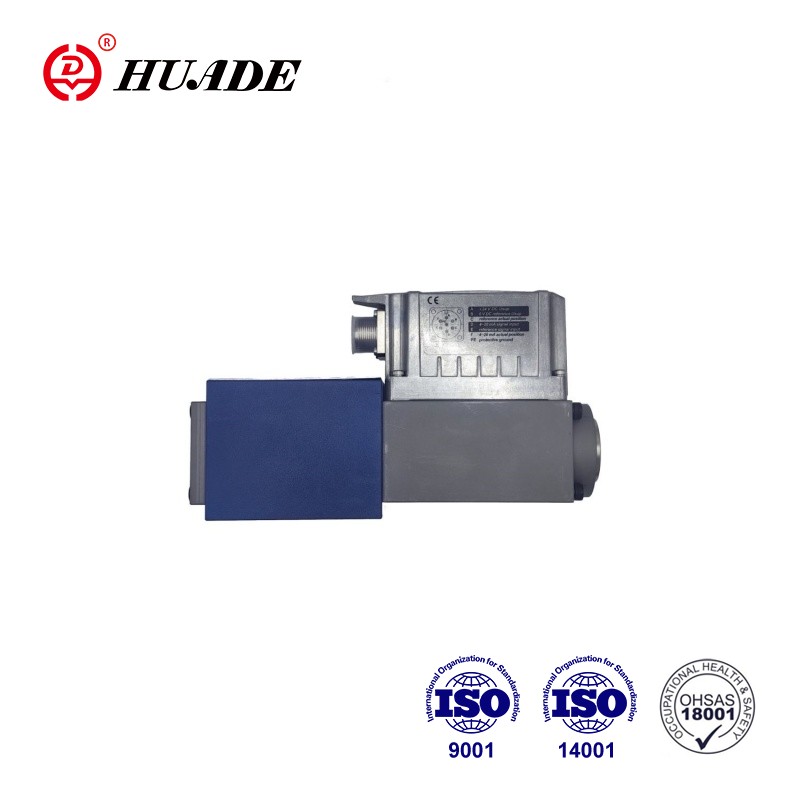

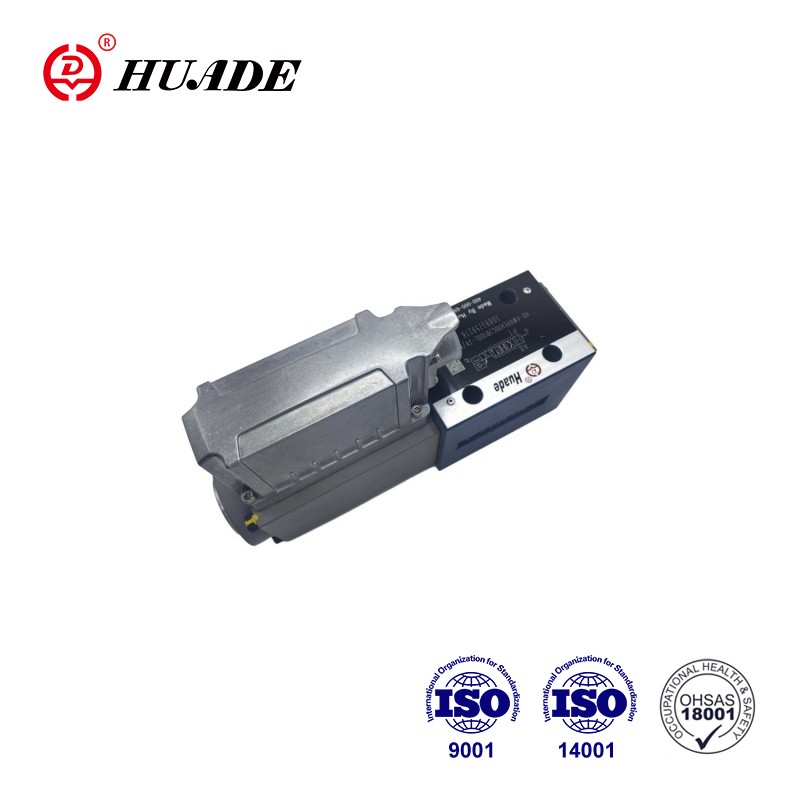

4WRPEH 10- 3X клапан - бул электр позициясы боюнча пикири жана интегралдык электроникасы (OBE) менен түз аракеттенүүчү багыттоочу клапан. 4WRPEH 10- 3X жогорку жооп тактыгына ээ subplate орнотулган клапан жана жогорку тактыктагы абалды, ылдамдыкты жана басымды көзөмөлдөө үчүн ылайыктуу. Түздөн-түз аракеттенүүчү серво пропорционалдык клапандын иштөө принциби төмөнкүчө чагылдырууга болот: клапан өзөгү суюктуктун агымын жана басымын так башкарууга жетүү үчүн электромагниттик күч менен түздөн-түз иштетилет.
| Техникалык маалыматтар | ||
| Генерал | ||
| Байланыштын түрү | Subplate орнотуу | |
| Портинг үлгүсү | ISO 4401-05-04-0-05 | |
| Салмагы (кг) | 7.1 | |
| Орнотуу абалы | каалаган | |
| Айлана-чөйрөнүн температурасы диапазону (°C) | –20 … +60 | |
| Транспорт температурасы (°C) | –30 … +80 | |
| Максималдуу сактоо убактысы (жыл) | 1 | |
| Максималдуу салыштырмалуу нымдуулук (конденсация жок) (%) | 95 | |
| EN 60529 боюнча коргоо классы | IP65 (эгер ылайыктуу жана туура орнотулган жупташуу туташтыргычтары колдонулса) | |
| Беттин максималдуу температурасы (°C) | 150 | |
| EN ISO 13849 боюнча MTTFD мааниси (жылдар) | 150 (кошумча маалымат алуу үчүн 08012 маалымат баракчасын караңыз) | |
| Анын сыноолору DIN EN 60068-2-6 боюнча | 10 ... 2000 Гц / максимум 10 г / 10 цикл / 3 ок | |
| DIN EN 60068-2-64 боюнча ызы-чуу сыноо | 20 … 2000 Гц / 10 gRMS / 30 г чоку / 30 мүн. / 3 ок | |
| DIN EN 60068-2-27 боюнча транспорттук сокку | 15 г / 11 мс / 3 сокку / 3 ок | |
| DIN EN 60068-2-27 боюнча сокку | 35 г / 6 мс / 1000 сокку / 3 ок | |
| Шайкештик | ▶ CE EMC директивасына ылайык 2014/30/EU, ылайык сыналган | EN 61000-6-2 жана EN 61000-6-3 |
| ▶ RoHS директивасы | 2011/65/EU | |
| Гидротехникалык | |||
| Максималдуу иштөө басымы | ▶ A, B, P порттору (бар) | 350 | |
| ▶ Порт T (бар) | 250 | ||
| Гидравликалык суюктук | 7-беттеги таблицаны караңыз | ||
| Илешкектүүлүк диапазону | ▶ Сунушталган (мм2/с) | 20 … 100 | |
| ▶ Максималдуу жол берилген (мм2/с) | 10 … 800 | ||
| Гидравликалык суюктуктун температура диапазону (ачуу) (°C) | -20 … +70 | ||
| Гидравликалык суюктуктун булганышынын жол берилген максималдуу даражасы; ISO 4406 (c) боюнча тазалык классы | Класс 18/16/13 | ||
| Номиналдуу агым (∆p= 35 бар башкаруу четине) (L/мин) | 50 | 100 | |
| Колдонууну чектөө (∆б) кооптуу абалга өтүүгө байланыштуу (маанилер жыйынтыкталган чекке тиешелүү) | ▶ С3, С5, С символдору (бар) | 350 | 140 |
| ▶ С1, С4 символдору (бар) | 250 | 100 | |
Өзгөчөлүктөрү:
▶Ишенимдүү - далилденген жана бекем дизайн
▶Коопсуз - өчүк абалында башкаруу катушкасынын иштебей турган абалы
▶Энергияны үнөмдүү - пилоттук мунайга суроо-талап жок
▶Жогорку сапат - серво сапаттагы контролдук спул жана жең
▶Ийкемдүү - абалды, ылдамдыкты жана басымды көзөмөлдөө үчүн ылайыктуу
▶Так - жогорку жооп сезгичтиги жана аз гистерезис
▶IO-Link интерфейси, кошумча
▶IO-Link интерфейси, кошумча. менен клапанды колдонуу
IO-Link 3-категорияга чейин өчүрүү элементи катары,
PL d EN 13849-1 ылайык.
Колдонмо:
Пропорционалдык багыттагы сервоклапан 4WRPEH10-3X өнөр жай автоматташтыруу, инженердик техника жана деңиз техникасы тармагында кеңири колдонулат.
Жайгашуу
HD-4WRPEH жогорку жооп клапан негизинен турат:
▶ Серводогу башкаруу катушкасы жана гильзасы бар клапан корпусу
сапаты (1)
▶ Башкаруу электромагнитинин абалын өзгөрткүч (2)
(кошумча электроникалык коргоо мембранасы менен (6))
▶ Борттогу электроника (OBE) (3) аналогдук же IO-Link интерфейси менен (4) (милдеттүү түрдө демпфинг менен)
табак (5))
Функция
Интегралдык электроника (OBE) көрсөтүлгөн команданын маанисин позициянын чыныгы маанисине салыштырат. Башкаруудан четтөөлөр болгон учурда инсульт электромагниттери иштетилет. Өзгөрүлгөн электромагниттик күчкө байланыштуу башкаруучу катушка пружинага каршы жөнгө салынат. Инсульт/башкаруу спулунун кесилиши буйруктун маанисине пропорционалдуу түрдө башкарылат. Буйрук мааниси 0 болгон учурда, электроника башкаруу спулун пружинага каршы борбордук абалга тууралайт. Өчүрүлгөн абалда, пружина максимумга чейин тартылбайт жана клапан иштебей турган абалда болот.
Коопсуздук функциясы (IO-Link өчүрүү)
IO-Link мастеринде (Class B-Port), 2 жана 5 пиндеринде камсыздоо чыңалуусун өчүрүү менен IO-Link клапанын коопсуз өчүрүүгө болот. Берүүчү чыңалууну өчүргөндөн кийин, клапандын башкаруучу спулу иштебей турган абалга коюлат.
Коопсуздукту өчүрүүнүн гидравликалык шартын да кепилдөө үчүн башкаруучу спулдун/жеңдин дал келишин да эске алуу керек.
С3, С5, С4 жана С1 символдору менен жетишерлик кайталануу кепилденет.
Коопсуз өчүрүү IO-Link клапанынын бир бөлүгү эмес жана техниканын коопсуз дизайны үчүн эске алынышы керек.
Башкаруу электромагниттик өчүрүү
Төмөнкү каталар болгон учурда, башкаруу электромагниттери интегралдык электроника (OBE) тарабынан энергиядан ажыратылат жана башкаруу катушкасы иштебей турган абалга коюлат:
▶ Минималдуу чыңалуудан төмөн түшүү
▶ "F1" интерфейсинде гана:
– 2 мАнын минималдуу учурдагы командалык маанисинен төмөн түшүү (командалык маани сызыгынын кабелдик үзүлүшүн камтыйт (учурдагы цикл))
▶ "L1" интерфейсинде гана:
– Аракетсиз, байланыш үзгүлтүккө учуратуу
(күзөтчү)
– Ички IO-Link катасы болгон учурда
▶ "C6" интерфейсинде гана:
– Кошумча, жигердүү чыгаруу
"D" демпфердик пластина
Демпинг плитасы (5) ылдамданууну азайтат
борттогу электроникадагы амплитудалар (жыштыктар >300 Гц).
Эскертүү:
Негизинен төмөнкү жыштыктагы дүүлүктүрүү <300 Гц болгон колдонмолор үчүн демпферлік плитаны колдонуу сунушталбайт.
Электрондук коргоо мембранасы "-967"
– Интегралдык электрониканын (OBE) корпусунда конденсаттын пайда болушуна жол бербөө үчүн электрониканы коргоо мембранасын (6) колдонсо болот.
Абанын жогорку нымдуулугу менен өнөр жай-стандарттык шарттардан тышкары пайдалануу үчүн сунушталат жана
олуттуу циклдик температуранын өзгөрүшү (мисалы, сыртта).
Символдору Пропорционалдык багыттагы серво клапан 4WRPEH 10-3X
