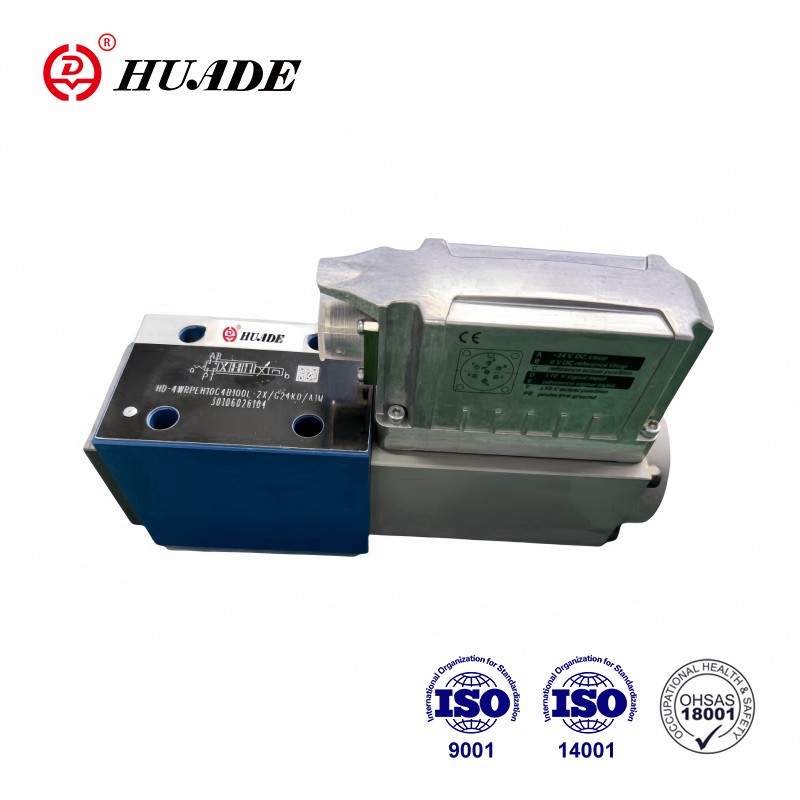

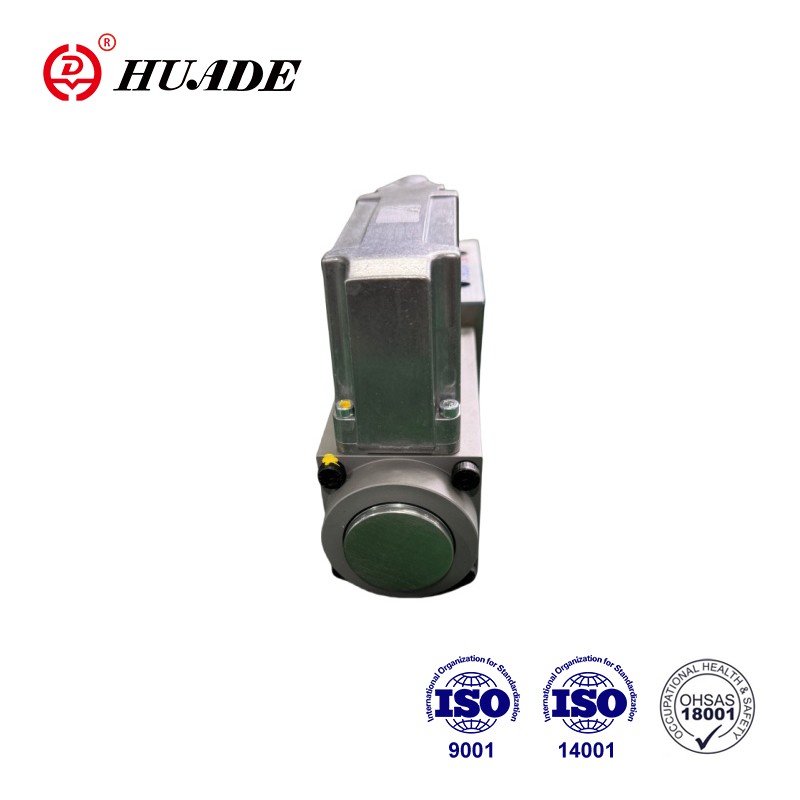

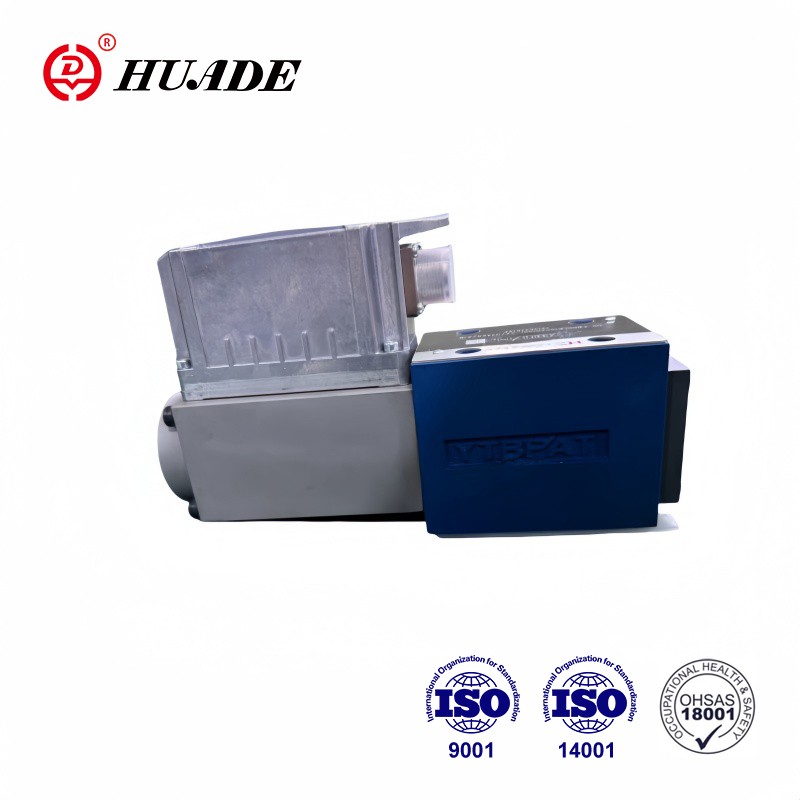

Бул клапан 4WRPEH-2X интегралдык санариптик огу контроллери жана фельдбус интерфейси менен түз аракеттенүүчү серво пропорционалдуу клапан. Эки өлчөм бар, тактап айтканда 6 өлчөмү жана 10 өлчөмү. 4WRPEH-2X субплитага орнотулган. 4WRPEH-2X интегралдык электрондук компоненттери иш жүзүндөгү абалдын баалуулуктары менен көрсөтүлгөн башкаруу баалуулуктарын салыштыруу. Huade пропорционалдуу серво клапаны жогорку өндүрүмдүүлүгү жана төмөн баасы менен кардарларынын арасында чоң кадыр-баркка ээ болду.
| Техникалык маалыматтар (Көбүрөөк маалымат алуу үчүн маалымат баракчасын караңыз!) | |||
| Генерал | OF 6 | OF 10 | |
| Орнотуу позициясы | Кандай болбосун, горизонталдуу орнотууга артыкчылык берүү сунушталат | ||
| Портинг үлгүсү | IS0 4401-03-02-0-05 | ||
| Иштөө температурасы диапазону (℃) | -20...+80 | ||
| Айлана-чөйрөнүн температурасы диапазону (℃) | -20...+60 | ||
| Салмагы (кг) | 3 | 7.8 | |
| Гидравликалык (HLP46℃=40℃± 5℃ менен өлчөнөт) | |||
| Гидравликалык суюктук | DIN51524... 535 стандарттарына ылайык келет жана суроо-талабы боюнча башка маалымат каражаттары менен камсыз кыла алат | ||
| Илешкектүүлүк диапазону | Сунушталган (мм2/с) | 20...800 | |
| Максималдуу жол берилген (мм2/с) | 10...800 | ||
| Гидравликалык май температурасы чалды (℃) | -20...+60 | ||
| IS04406 (c) ылайык гидравликалык майдын максималдуу жол берилген булгануу деңгээли -c1ean1iness 1 деңгээли | Класс 18/16/13 | ||
| Агуунун багыты | Комплекстүү символдор | ||
| Электрдик | ||
| Циклдик узактык коэффициенти % | 100 (Үзгүлтүксүз иштөө) | |
| EN 60529 боюнча коргоо классы | IP65 (эгер ылайыктуу жана туура орнотулган жупташуу туташтыргычтары колдонулса) | |
| Берүү чыңалуусу | Номиналдуу маани VDC | 24 |
| Минималдуу VDC | 21 | |
| Максималдуу VDC | 36 | |
| Максималдуу калдык толкуну Vss | 2 (Электр менен камсыздоо чыңалуусу 23V жана 34V) | |
| Керектөө | OF 6 W | МАКС 40 |
| OF 10 W | MAX 60 | |
Өзгөчөлүктөрү:
▶Түздөн башкарылуучу контрол1 клапандар NG6 жана NG10 менен Servo сапатты башкаруу поршени жана жеңи бар
▶бир тараптуу иштөө, өчүрүлгөндө 4/4 кооптуу абал
Шарты:
-- Интеграцияланган санариптик огу башкаруу функциясы (IAC-R):
● Үндүн агымын көзөмөлдөө
● Позицияны башкаруу
● Басымды көзөмөлдөө
● p/Q функциясы
● Бошотуу абалы/басым жана абалы/
Электр энергиянын эрежелери:
●NC функциясы (өз алдынча иштөө мүмкүн)
--Максаттуу жана реалдуу маанилер үчүн аналогдук жана санариптик интерфейстер
● 4 х аналогдук сенсорлор (+/-10 V же 4..20 мА) же
● 1 x узундукту өлчөө системасы (1Vss же SSI) жана 2 аналоги
Сенсорлор:
--коюлган чекти алдын ала коюлган/иш жүзүндөгү маани боюнча пикир аналоги (ток же чыңалуу) же фельдбус аркылуу
-- Конфигурациялануучу аналогдук/санариптик кириш/чыгыштар
-- Кошумча CANopen, MODBUS, EtherNET/IP, EtherCAT жана PROFINET жана башка автобус протоколдору негизги PLC, контроллер же Жогорку компьютер байланышы менен колдонулушу мүмкүн
Колдонмо:
Пропорционалдуу сервоклапан 4WRPEH-2X милдети интегралдык электрондук компоненттери көрсөтүлгөн башкаруу маанилерин иш жүзүндөгү абалдын маанилери менен салыштырып турат.
Түзүлүшү:
Клапандар негизинен төмөнкүлөрдү камтыйт:
▷Түздөн башкарылуучу башкаруу клапаны, башкаруу поршени жана Серво сапаттуу жеңи (1)
Клапандын өзөктүн жылышынын пикири менен пропорционалдуу электромагнит (2)
▷ Аналогдук жана санариптик сенсор интерфейстери жана фельдбус туташуусу менен интеграцияланган санариптик огу контроллери (3)
Клапан функциясы:
Башкаруудан четтөө болгон учурда катушка ишке киргизилет. Катушканын магниттик күчүнүн өзгөрүшүнө байланыштуу . Contro1 клапанынын өзөгү жөнгө салуу үчүн пружинага туруштук берет. Клапан спулунун соккусу жана учурдагы кесилиш аянты. Көрсөтмө сигналына түз пропорционалдуу. Алдын ала коюлган башкаруу мааниси 0 болгондо, электрондук элемент. Башкаруу клапанынын өзөгүн жазгы күчкө каршы туруу үчүн тууралап, аны борбордук абалга жылдырыңыз. Активсиз абалда, Пружина клапан өзөгүн коюу үчүн айдайт
ал ийгиликсиз коопсуз абалда.
--Кыймыл огу контроллери төмөнкү башкаруу функцияларын ишке ашырат
• Үндүн агымын көзөмөлдөө
• Позицияны башкаруу
•Кысым/күчтү көзөмөлдөө
•Боштондук/кысым жана абалды/күчтү башкаруу
-- Буйрук мааниси аналогдук интерфейс (X1) аркылуу киргизилиши мүмкүн же X4 автобус интерфейси аркылуу киргизилиши мүмкүн
-- Чыныгы маанини аналогдук интерфейс (X1) аркылуу окууга же X4 автобус интерфейси аркылуу алууга болот
-- Башкаруу параметрлерин автобус аркылуу коюуга болот
--Ката диагностикасы
Интеграцияланган электрондук компоненттер төмөнкү ката шарттарында башкарууну камсыз кылат, катушка күчүн жоготот жана башкаруу клапанынын өзөгү иштебей калган коопсуз абалга кайтып келет.
• Электр кубаты үзгүлтүккө учурашы
•Клапандын өзөгүн алмаштыруу сенсорунун ачык чынжырынын катасы
• Байланыш катасы
•4-20mA командалык сигнал ачык чынжырдын катасы
•Тышкы жылышуу сенсорунун бузулушу
•Тышкы жылышуу сенсорунун бузулушу
