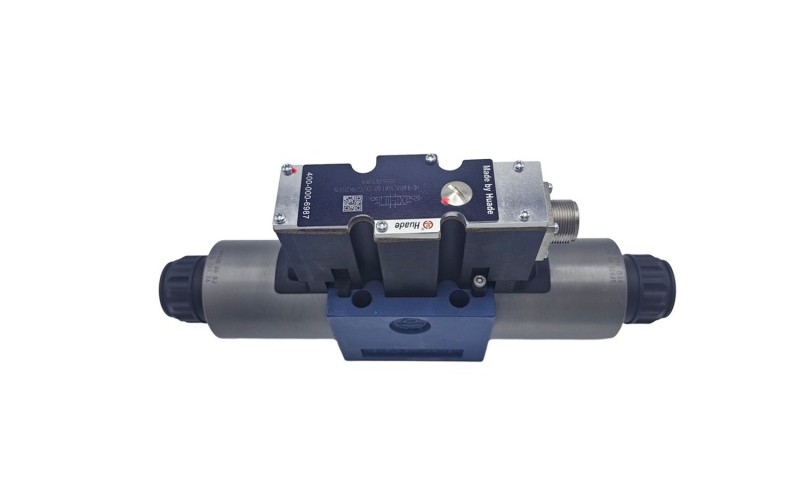

Сиз оркестрди өткөрүп жатканыңызды элестетиңиз. Сиз жөн гана "катуу" же "тынч" ойнойсуз, сиз аларга "бир аз жумшак" "" бир аз кыйналган "деп айтасыз, сиз аларга" бир аз жумшак колуңуз "деп айтасыз. Гидравликалык пропорционалдык клапан гидравликалык суюктукка дирижирге окшош, "күйгүзүлгөн" же "өчүрүлгөн" ордуна чексиз өзгөрүлмө контролду сунуш кылат.
Кофе дүкөнү
Сүйүктүү кафедеги Эспрессо машинасы сыяктуу пропорционалдык клапан жөнүндө ойлонуп көрүңүз. Бариста кемчиликсиз эспрессо алуу үчүн которгуч жөн гана учуп кетпейт - алар акырындык менен басым жогорулайт, сакчылыкты кылдат контролдуп, кофенин канчалык деңгээлде түп-тамырынан чыгарылышына жараша реалдуу убакыт режиминдеги өзгөрүүлөрдү жасашат. Анын сыңарындай, пропорционалдык клапан гидротехникалык күчтүн керектүү көлөмүн жеткирүү үчүн электрдик жооп пикирине негизделген абалын үзгүлтүксүз өзгөртөт.
Гидравликалык пропорционалдуу клапандар кандайча иштейт? Кадам-кадам менен саякат
Гидравликалык иш-аракетке чейин электрдик сигналга контролдун жолун жолдолбуз:
1Буйрук борбору (контролдоо сигналы)
PLC (программалоо модициялык контроллер) же башка контролдоо тутуму электрдик сигналды жөнөтөт - адатта 0-10 миллиардпар, ал тургай, канбус же Ethernet сыяктуу өнөр жай тармактары аркылуу.
2Котормочу (пропорционалдык соленоид)
Клапандын пропорционалдык соленоид котормочка сыяктуу иштейт, электр энергиясын механикалык күчкө айландырат. "Энергиялаштырылган" же "DENERGED" же "DE-ENERGEDED" же "DE-ENERGEDED" деген ставкулардан айырмаланып, киргизүү сигналынын күчкө түздөн-түз пропорционалдуу пропорционалдуу таасирин тийгизет.
3Тактык кыймылдаткыч (клапан спулу)
Бул механикалык күч клапаны талашып-тартышып, так кызмат орундарына так машыктыруучу цилиндрдик компонентке түртөт. Суюктуктун агымын контролдоого ар кандай өлчөмдөгү тешиктерди (порттор деп атаган) ар кандай өлчөмдөгү тешиктерди (порттор деп атайт) ачат.
4Smart Feedback Loop (Lvdt сенсор)
Өркүндөтүлгөн пропорционалдуу клапандар, LVDT (Сызыктуу өзгөрүлмө дифференциалдык трансформатор) тынымсыз монитордун позициясын камтыйт. Бул тышкы башаламандыктарды, температуранын өзгөрүшүн жана эскилиги жеткен жабык цикл тутумун жаратат.
Чыныгы дүйнөбүз: Accavator Arm Control
Экскаватор оператору джойстикти жарым жылдай баштаганда, пропорционалдык клапан 50% сигнал алат. Типтеги гидравликалык цилиндрге эң жогорку агымдын жарымына жетүүгө мүмкүндүк берген позицияга өтөт, натыйжада жылмакай, көзөмөлдөнгөн кол кыймылын жарым ылдамдыкта башкарат.
Пропорционалдык клапан vs servo valve vs on / off клапан: акыркы салыштырма
Клапан түрлөрүнүн ортосундагы айырмачылыктарды түшүнүү туура тандоо үчүн маанилүү:
| Өзгөчөлүк | Клапан / өчүрүү | Пропорционалдык клапан | Servo valve |
|---|---|---|---|
| Башкаруу түрү | Экилик (ачык / жабык) | Чексиз позициялоо | Ультра-так позициялоо |
| Жооп убактысы | 10-100 миллисекунд | 5-50 миллисекунд | 1-10 миллисекунд |
| Тактык | ± 5-10% | ± 1-3% | ± 0.1-0,5% |
| Баасы | $ 50-500 | $ 500-5,000 | $ 2,000-20,000 |
| Типтүү тиркемелер | Жөнөкөй / өчүрүү | Жалпы автоматика | Жогорку тактык тутумдары |
| Техникалык тейлөө | Төмөн | Орто | Бийик |
| Булгануу сезимтеттиги | Төмөн | Орто | Абдан бийик |
| Энергия натыйжалуулугу | Начар | Жакшы | Сонун |
Ар бир түрдү качан тандоо керек
Клапандарды күйгүзүү / өчүрүү
Жөнөкөй башталгыч / токтотууну контролдоо жетиштүү
Пропорционалдык клапандарды тандаңыз
Сизге өзгөрүлмө ылдамдык / басымдарды контролдоо керек
Серво клапандарын тандаңыз Качан:
Ультра жогорку тактык - бул критикалык
Гидравликалык пропорционалдык клапандардын түрлөрү: Сиздин кемчиликсиз беттешиңизди табуу
Функция боюнча: Үч негизги категория

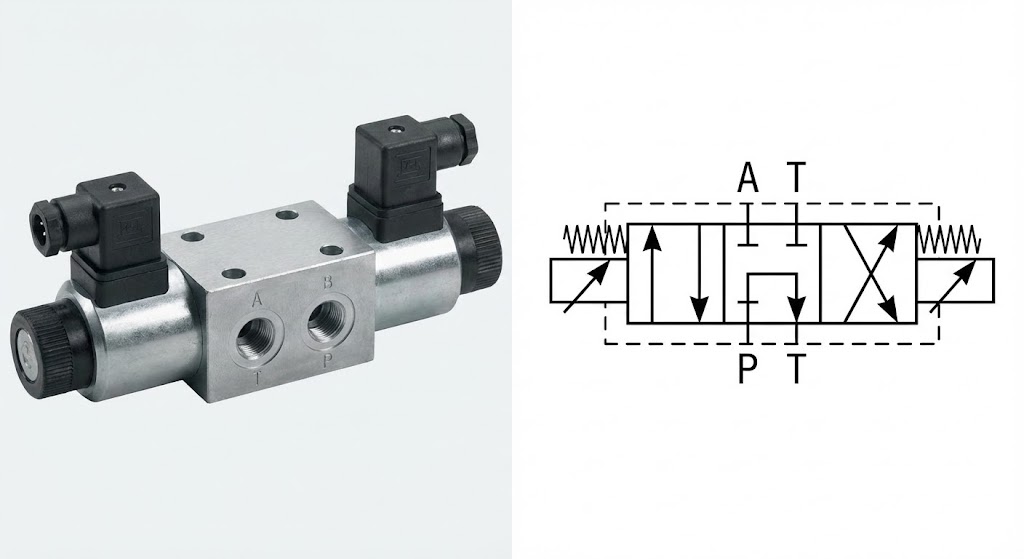

1 Пропорционалдуу багытты көзөмөлдөө клапандары
Алар эмне кылышат:Гидравликалык кыймылдаткычтардын багытын жана ылдамдыгын көзөмөлдөө
Ойлонуп көрсөң:Смараттын кыймылын контроллер, бирок трафикти башкарган, бирок ошондой эле ылдамдык чектерин көзөмөлдөйт
Жалпы моделдер:Bosch Rexroth 4Wra Series, Parker D1FB Сериялар
Мыкты:Машинаны куралдар, сайма калыптоо, жалпы автоматика

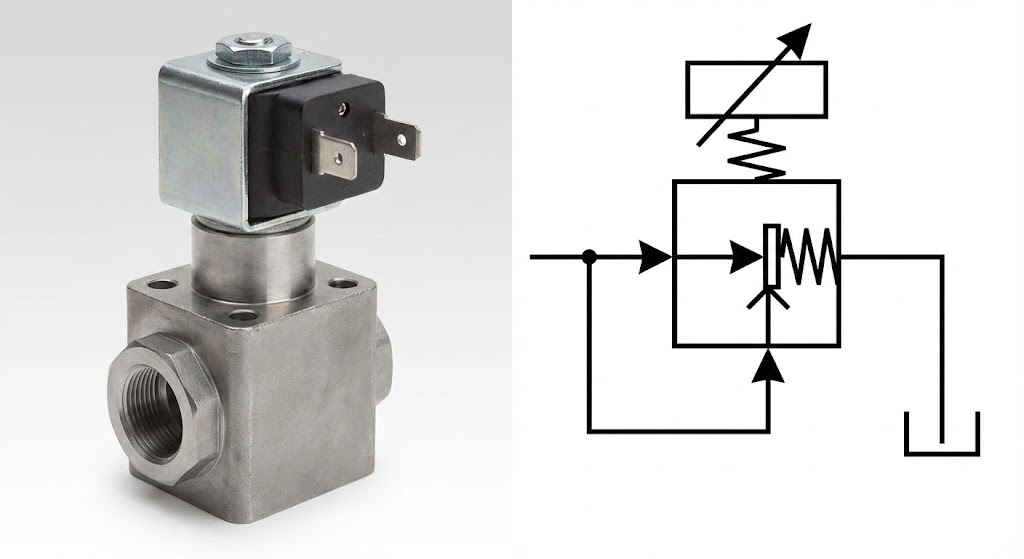

2. Пропорционалдуу басымга каршы күрөшүү клапандары
Алар эмне кылышат:Агымга карабастан, так тутумдун басымын сактоо
Ойлонуп көрсөң:Жаман суунун басымын жөнгө салуучу эч ким идиш жуугучка айланганда да, күнөөлүү
Түрлөрү:Басым жеңилдетүү, басым төмөндөгөн, басым ырааттоо клапандары
Мыкты:Пресс-операциялар, кысуу тутумдары, басым текшерүү
3. Пропорционалдык агымдарды башкаруу клапандары
Алар эмне кылышат:Басымдын өзгөрүшүнө көз карандысыз агым ставкаларын сактоо
Ойлонуп көрсөң:Гидравликалык агым үчүн круиздик башкаруу тутуму
Көбүнчө төмөнкүлөр кирет:Жүктүн көзкарандысыз контролу үчүн компенсациячылар
Мыкты:Ылдамдыкты контролдоо, синхрондоштурулган операциялар, өлчөө тиркемелери
Курулуш аркылуу: Механиканы түшүнүү

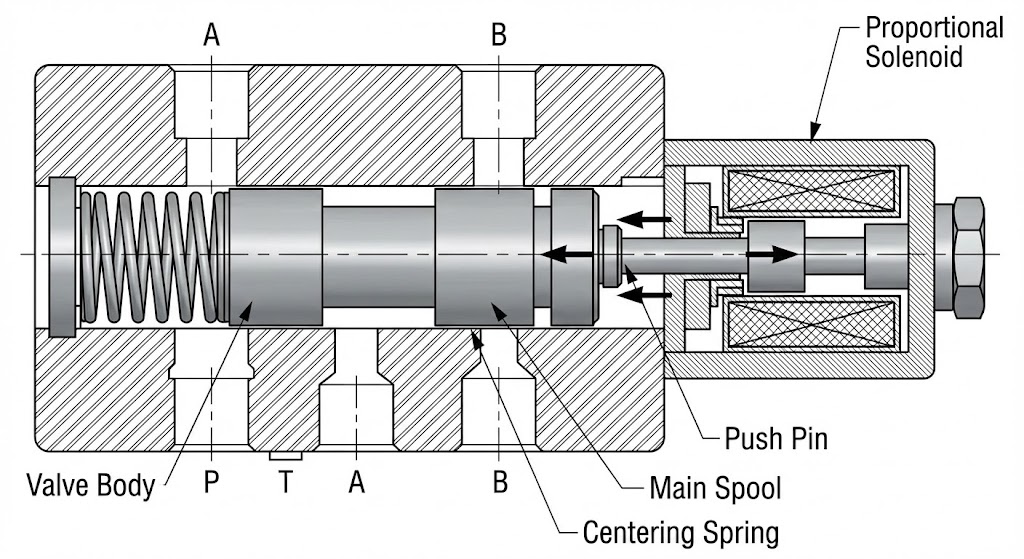

Түздөн-түз актёрлук пропорционалдык клапандар
• Электромагет негизги типтеги түздөн-түз кыймылдайт
• Жөнөкөй курулуш, төмөнкү наркы
• агым чендер, адатта, 100 гпм чейин
• 3000 Psi чейин басым рейтингдери
• Мыкты: орточо көрсөткүчтөрдүн орто чен

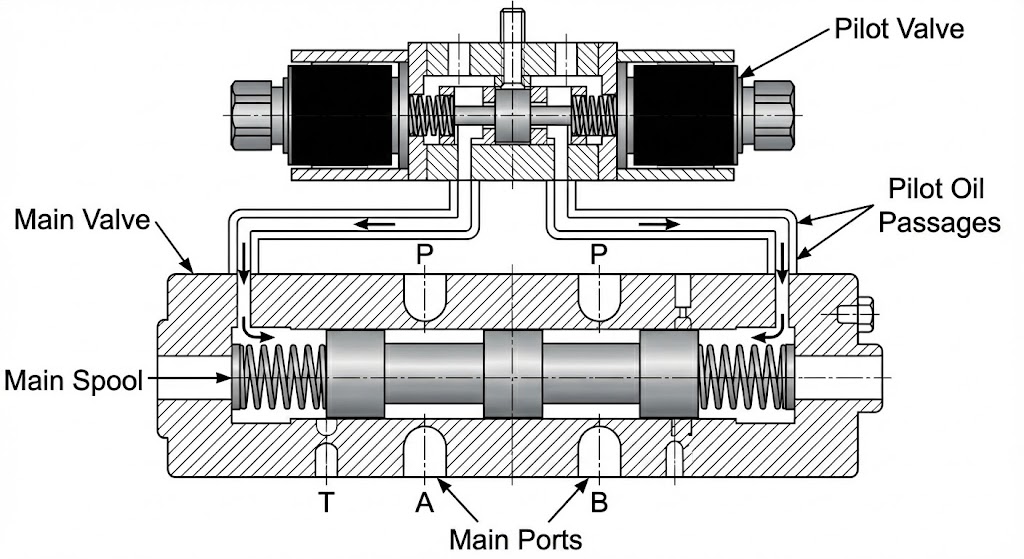

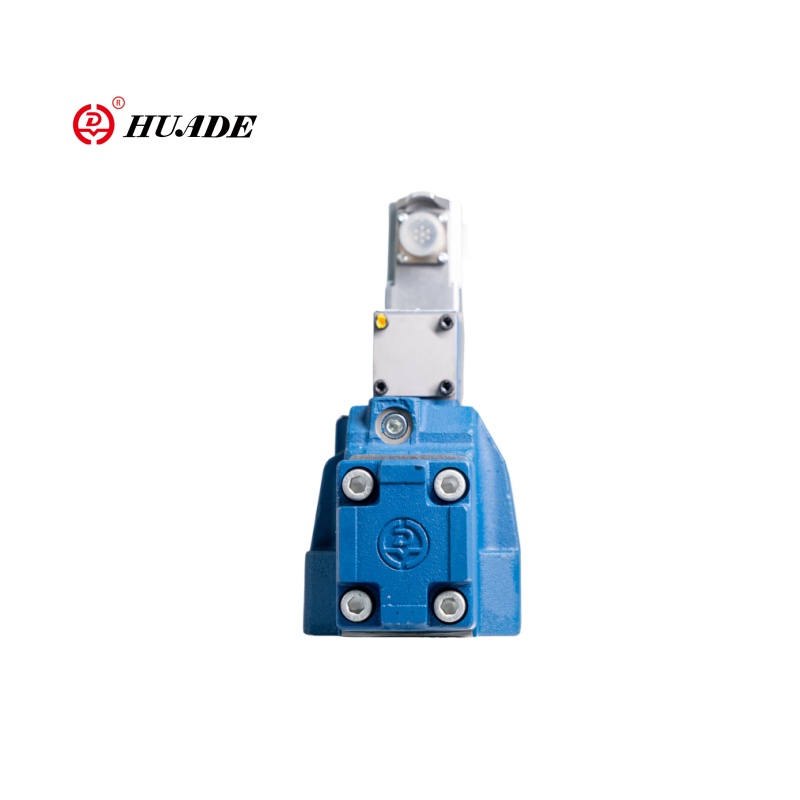

Пилоттук эксплуатациялык пропорционалдык клапандар
• Чакан учкуч valve негизги клапаны эксплуатациялайт
• жогорку агым жана басым мүмкүнчүлүктөрү
• агымдардын деңгээли 500+ GPM чейин
• 5,000+ PSI чейин басым рейтингдери
• Ири өнөр жай тутумдары жана мобилдик жабдыктар үчүн мыкты:
Маанилүү иш-аракеттер: Техникалык терең чумкуу
Сигналга агымдагы мамилени түшүнүү
Пропорционалдуу клапандын жүрөгү электрдик сигналдарды гидравликалык чыгарууга канчалык так айландырат. Негизги өзгөчөлүктөр эмнени билдирет:
Сызыктуу (± 0,5% to 3% чейин)
Графикалык кагазга түз сызык сүрөт тартууну элестетиңиз. Класвиңиздин иш жүзүндө көрсөткүчтөрү канчалык деңгээлде туура түз сызыкка кантип жетет. Жакшыраак сызык - алдын-ала болжолдонуучу көзөмөлдү билдирет.
Гистерезис (± 0,5% to 5% чейин)
Бул сиз бир эле чекке карай ар кандай багыттар менен байланыштырганда, натыйжада айырмачылыкты өлчөйт. Аны рулдук дөңгөлөктөгү спектакль сыяктуу ойлонуп көрүңүз - гистерезис анча-мынча так көзөмөлдү билдирет.
Кайталуулук (± 0,1% to 2% га чейин)
Клапан канчалык деңгээлде бир ишти аткарат? Бул баскетбол оюнчусун акысыз ыргытып жиберүү үчүн, жакшыраак кайталанма өнүккөн иш-аракеттердин натыйжалуулугун билдирет.
Жооп убакыт (5-100 миллисекунд)
Сигнал өзгөрүүлөрүнө клапан кандай тез жооп берет? Динамикалык арыздар үчүн тезирээк реакция тутумдун туруксуздукуна жол бербейт жана көрсөткүчтөрдү жакшыртат.
Сыйкырдын артындагы математика: Агымы теңдемелери
Пропорционалдык клапандар үчүн фундаменталдык агымдык теңдеме:
Q = CD × a × × (2DP / P)
Кайда:
Q = агым чен
CD = разряд коэффициенти
A = клапандын ачылыш аянты (Spool кызматы тарабынан көзөмөлдөнөт)
Δp = клапан аркылуу басым айырмасы
ρ = Суюктук тыгыздыгы
Бул теңдеме пропорционалдуу клапандар эмне үчүн натыйжалуу экендигин көрсөтөт
Чыныгы дүйнөлүк ийгилик окуялары: тармактарды өзгөртүү үчүн арыздар
1-ИЗИЛДӨӨ 1-ОКУУ: Инъекциялык калыптоо революциясы
Кыйынчылык:Өндүрүүчү автоунаа бөлүктөрү өзүнчө пластикалык сайма менен күрөшүп, 20% сыныктардан жана кардарлардын даттануулары менен күрөшүп жатты.
Чечим:Moog D941 сайъачык ылдамдыгы үчүн пропорционалдык клапандарды киргизүү жана басым контролдоо үчүн пропорционалдык клапандарды.
Процесс:
• Ылдамдык фаза: клапан тез, көзөмөлдөнгөн сайма, көзөмөлдөнгөн сайма
• Пока / кармоо: Так басымдын көзөмөлүнө үзгүлтүксүз өтүү
• калыбына келтирүү фазасы: Кийинки атуу даярдоо үчүн контролдонгон бурама айлануу
2-сабак 2: Мобилдик жабдыктар тактык
Кыйынчылык:Кран өндүрүүчүнүн кардарлары коопсуздукка байланыштуу коопсуздук маселелерин жана өндүрүмдүүлүктү жоготууга алып келген жердин жорумдук кыймылдары жөнүндө арызданышкан.
Чечим:Данфосс Пвг 48 пропорционалдык клапан системасы электрондук джойстор менен.
Трансформация:
• Буга чейин: экилик клапаны контролдоочу ABRupt башталгандан / токтойт
• Андан кийин: жылмакай ылдамдатуу / басаңдаган оператордун киргизүүсү
• Өркүндөтүлгөн өзгөчөлүктөр: Энергияны үнөмдөө үчүн жүктөө жана эстүүлүк
3-сабак 3: болоттон жасалган тегирмен тактыгы
Кыйынчылык:Таза продукттун калыңдыгы үчүн бир топ басымдын басымын контролдоо (± 0.01mm tolerance).
Чечим:ATos DPZO пропорционалдык басым клапандары интеграцияланган кайтарым байланыш контролу.
Инновация:
• реалдуу убакытта калыңдыгын өлчөө Calve көзөмөлүнө кайтарылат
• автоматтык басым тууралоо, материалдык өзгөрүүлөрдүн ордун толтурат
• Жабык циклди контролдоо ылдамдыктагы өзгөрүүлөргө карабастан ырааттуу күчтү сактайт
Туура пропорционалдуу клапанды тандоо: тандоо көрсөтмөсү
1-кадам: Тутумуңуздун талаптарын аныктаңыз
Иштин аткаруучуну текшерүү тизмеси:
• Тутумдун максималдуу басымы: _____ psi
• Милдеттүү агымдардын деңгээли: _____ GPM
• иштөө температурасы диапазону: _____ _____ _____ ° F
• Жооп убактысы талаптары: _____ миллисекунд
• Тактык керек: ± _____%
• Контролдоо сигнал түрү: чыңалуу / учурдагы / санарип
2-кадам: Өтүнмө-өзгөчөлүктөр
Өндүрүш / өнөр жай тиркемелери үчүн:
• интеграцияланган электрондук клапандарды (BOSCH Rexroth 4WRA сериялары) карап чыгыңыз
• FieldBus коммуникация мүмкүнчүлүктөрүн изде
• Кайталуулукка жана узак мөөнөттүү туруктуулукка артыкчылык берүү
Мобилдик жабдыктар үчүн:
Термелүүнү жана шок үчүн бааланган клапандарды тандаңыз (Danfoss Pvg Сериялар)
• Айлана-чөйрөнү моюнга алуу талаптарын карап чыгыңыз
Батареяны иштетүүчү тутумдар үчүн кубаттуулукту керектөөнү баалоо
Aerospace / Критикалык тиркемелер үчүн:
• Артыкчыл жооп кайтаруу тутумдары бар клапандарды тандаңыз
• Ашыкча температура үчүн атайын материалдарды карап көрөлү
• иштебей калуу режимин баалоо
