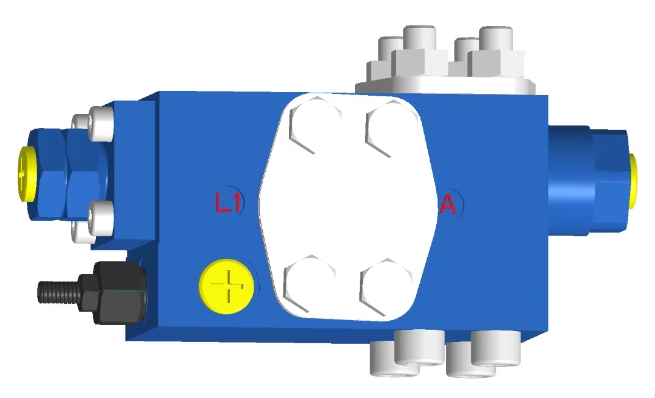

HD-BLV20-1X Balancing клапан - курулуш техникасынын гидравликалык тутумундагы, айрыкча, жүк ташуучу жабдуулардын (мисалы, жүк ташуучу турналар, мунара караштары, анан жумушчу платформалар ж.б.).
Негизги функциялар
The Control жана кыймылдын тактыгын жүктөө
①① Ички Пилоттук пропорционалдуу контролду актуатордун (цилиндр / мотор / мотор) жылмакай башталышын жана токтотууну жүзөгө ашырат, Життерге же жогорку инерция жүгүнөн таасирин тийгизет.
②IT Оор объекттерди, өзгөрүлмө амплитинин телескопиялык кыймылын көтөрүү жана төмөндөтүү сыяктуу иш-аракеттерди, мисалы, сыпаттоо, өзгөрүлмө телескопиялык кыймылдын көтөрүлүшү жана төмөндөтүү жана микро-кыймыл-аракет иштөөнүн муктаждыктарына ылайыкташтырат (так көтөрүү сыяктуу).
Holding Holding Function
①the интеграцияланган механикалык жүктөмдү кармаган клапан гидравликалык шлангылар же система кокусунан басымды кокусунан чыгарып салса дагы, жүктүн механикалык жүк көтөрүлүшүнө жол бербейт (ISO 13849 коопсуздук стандарттарына ылайык).
②the орнотулган экинчи коргоонун коопсуздук коопсуздугунун клапаны, куурдун басымы басымдын кысымынан улам, актуатордун кысымынан улам, актуатордун кысымынан арылганда басым жасайт.
▪ Кажанга агым өзгөрүү мүмкүнчүлүгү
1. Басым компенсация дизайны кабыл алынды. Насос мунай жетиштүү эмес (мисалы, кыймылдаткычтын ылдамдыгы) же жүк көтөрүлүшү күтүлбөгөн жерден жүктүн ачылышы, кокустук иш-чаранын ачылышы "Сталл-сойлоп" феноменинин алдын алуу үчүн автоматтык түрдө жөнгө салынат.
▪фехник

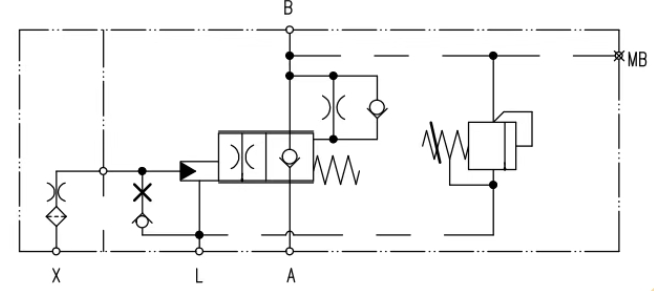

Documitite клапаны негизги түзүлүш: Негизги баланстын клапаны, ашыкча жүктөө клапаны жана текшерүү клапаны түтүк түтүгүнүн агып кетүү пункттарын азайтууга биригет.
⑵dynamic жоопторду оптимизациялоо: Учкучту контролдоо Майлоочулук дизайны ачылуунун ачылышы жана жабылышын кыскартат, ал эми жооп убактысы 50мден аз.
⑶Wide Температуранын диапазону адаптациялоосу: клапан дене материалдары жана мөөрлөрү страница -40 -40 ℃ ~ 120 ℃ иштөө шарттары менен иштей алат.
Продукциянын параметринин HD-BLV20-1X Balancing Valve
| Өлчөмү | HD-BLV20-1X | |
| Максималдуу иштөө басымы | 420бар | |
| Портундагы максималдуу басым (инлет / кайтаруу май) | 420бар | |
| В портунун максималдуу басымы (actuator / жүк) | 420бар | |
| Порт X'деги пилоттук басым | 420бар | |
| Максималдуу агым | 350l / мин | |
| Агым багыт | A → B, кайтарылбай турган клапан аркылуу акысыз агым | |
| B →, башкарылган агым | ||
| Башкаруу ыкмасы | Гидравликалык башкаруу катышы | |
| Ачык катышы | 113: 1 | |
| Мунай температурасы (℃) | -20 ~ 80 ℃ | |
| Өлчөмү | SAE1'''''''''''''HPSI | |
| Май порт өлчөмү | A, B | SAE1 '' 6000psi |
| X, L, L1, MB | G1 / 4 '' | |
