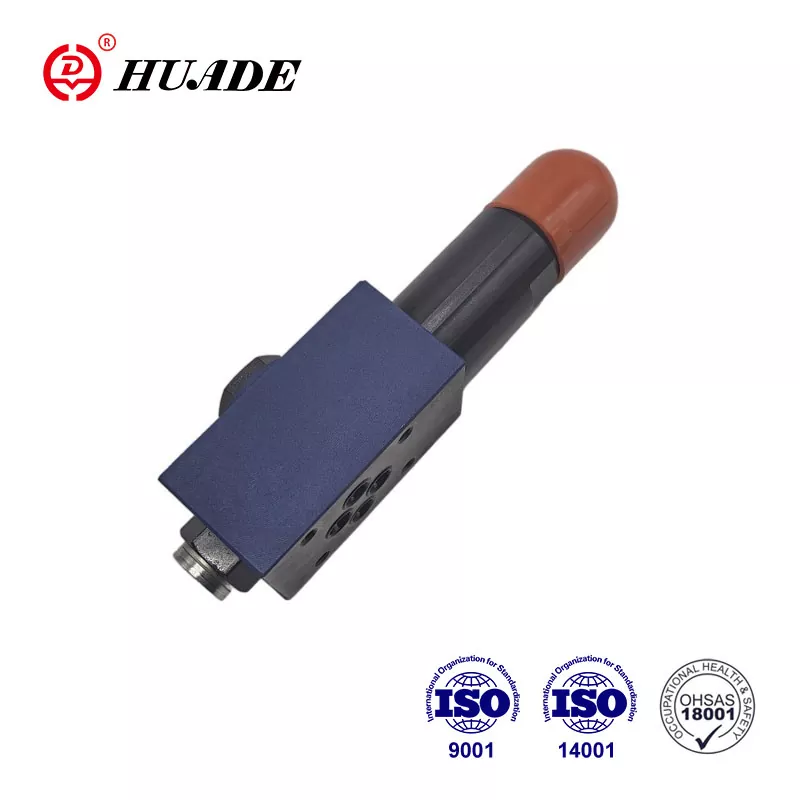

DR 6 DP басымды төмөндөтүүчү клапанын негизги функциясы системадагы басымды көзөмөлдөө болуп саналат. Узак мөөнөттүү кызматташуунун аркасында Huade® тарабынан DR 6 DP сериясы бир эле Рексоттун түрүн алмаштыра алат. Фабрика улуттук негизги ишкана болуп саналат жана Кытайда бир катар ардак грамоталарды жана патенттерди алган. Huade Hydraulic өзүнүн буюмдарынын сапатын камсыз кылуу менен бирге, анын продуктуларынын практикалуулугуна басым жасайт. Анын басымды азайтуучу клапандарынын баасы салыштырмалуу арзан.
|
Максималдуу иштөө басымы (Pport P) (МПа) |
31,5ке чейин |
|
Макс. экинчи басым (А порту) (МПа) |
2,5ке чейин; 7,5ке чейин; 15,0 чейин; 21.0 чейин; 31,5 чейин |
|
Макс.артка басым (порттор T(Y)) (МПа) |
16га чейин |
|
Макс.агым (л/мин) |
60га чейин |
|
Басым суюктук Минералдык май |
Минералдык май (NBR пломбасы үчүн) же фосфат эфири (FPM пломбасы үчүн) |
|
Илешкектүүлүк диапазону (мм ²/с) |
10~800 |
|
Басым суюктук-температура диапазону (℃) |
-30дан +80ге чейин |
|
Булгануу даражасы (um) |
Суюктуктун булгануусунун максималдуу жол берилген даражасы NAS 1638 класс 9 болуп саналат. |
|
Салмагы (кг) |
болжол менен 1.2 |
Өзгөчөлүктөрү:
▶ Кошумча плиталарды орнотуу
▶ 5 басым рейтинги
▶ 4 жөндөө элементтери:
. Айлануучу баскыч
. Бурама алты бурчтуу жана коргоочу капкак менен орнотуңуз
. Масштаб менен кулпуланган айланма баскыч
. Масштаб менен айлануучу баскыч
▶ Текшерүүчү клапан, кошумча
▶ DIN 24 340, D формасы, ISO 5781 жана CETOP - RP 121H боюнча өткөрүү үлгүсү
Колдонмо:
Системанын басымын төмөндөтүү үчүн DR 6 DP типтеги басымды азайтуучу клапан колдонулат.
DR 6 DP типтеги клапан - бул 3 тараптуу түз башкарылуучу басымды азайтуучу клапан, экинчи жагынан басымды басаңдатуучу функциясы бар.
Экинчи басым басымды жөнгө салуу элементи (4) менен орнотулат. Эс алууда клапан адатта ачык жана басымдагы суюктук Р портунан А портуна тоскоолдуксуз агып кете алат. А портундагы басым ошол эле учурда компрессияга карама-каршы келген спулдун аймагында жайгашкан башкаруу линиясы (6) аркылуу болот. жаз (3). А портундагы басым кысуу пружинасында (3) белгиленген басым денгээлинен ашып кеткенде, башкаруучу спул (2) башкаруу абалына жылат жана А портунда белгиленген басымды туруктуу кармап турат.
Башкаруу жана пилоттук май башкаруу линиясы (6) аркылуу А портунан алынат.
Эгерде А портундагы басым кыймылдаткычтагы тышкы күчтөрдүн эсебинен дагы эле көбөйө берсе, башкаруучу катушка (2) кысуу пружинасына (3) карай дагы жылыйт.
Бул А портунда башкаруучу спулдун (2) башкаруу жери (8) аркылуу резервуарга агымдын жолун ачууга алып келет. Жетиштүү басым суюктук андан ары басымдын ар кандай жогорулашына жол бербөө үчүн резервуарга агып келет.
Пружина камерасы (7) дайыма T(Y) порту аркылуу резервуарга сырттан төгүлөт.
А портунан P портуна эркин кайтып келүү үчүн кошумча текшерүү клапаны (5) орнотулушу мүмкүн.
Манометрдин туташуусу (1), клапандагы экинчи басымды көзөмөлдөөгө мүмкүндүк берет.
DR 6 DP 1-50B түзүмү
DR 6 DP символдору
