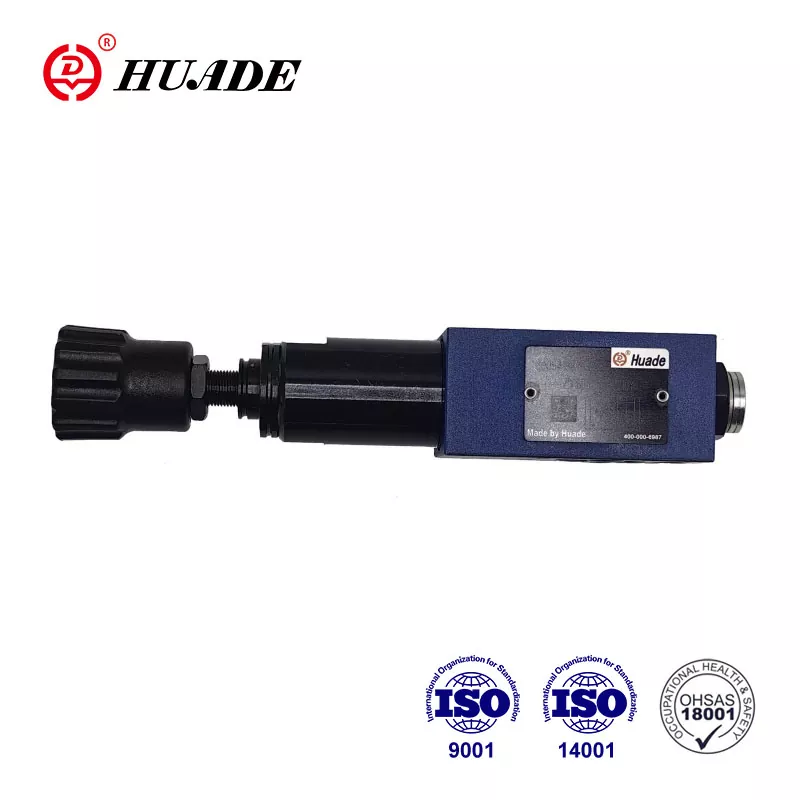

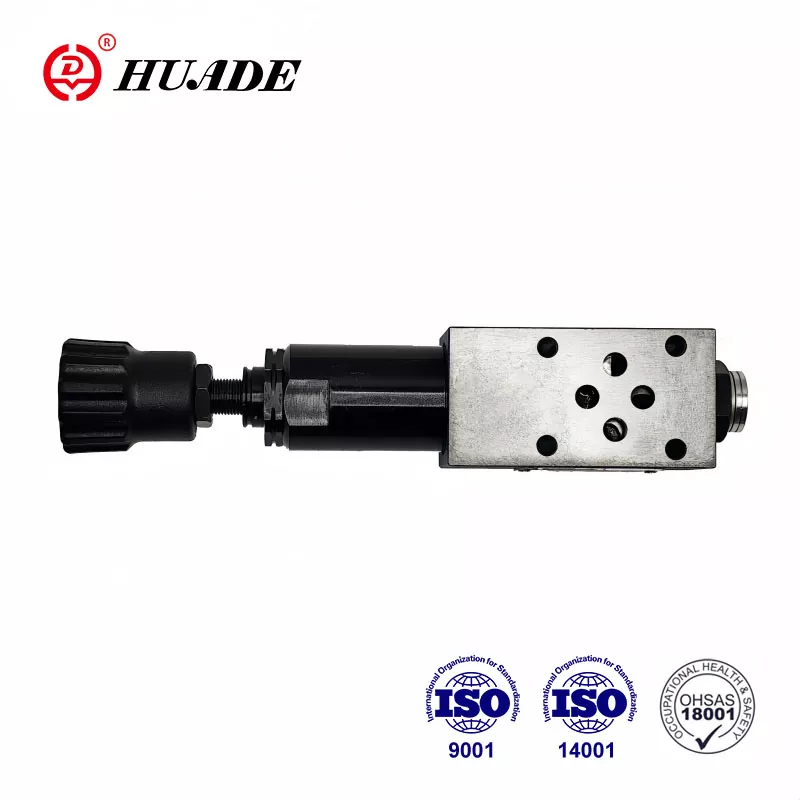

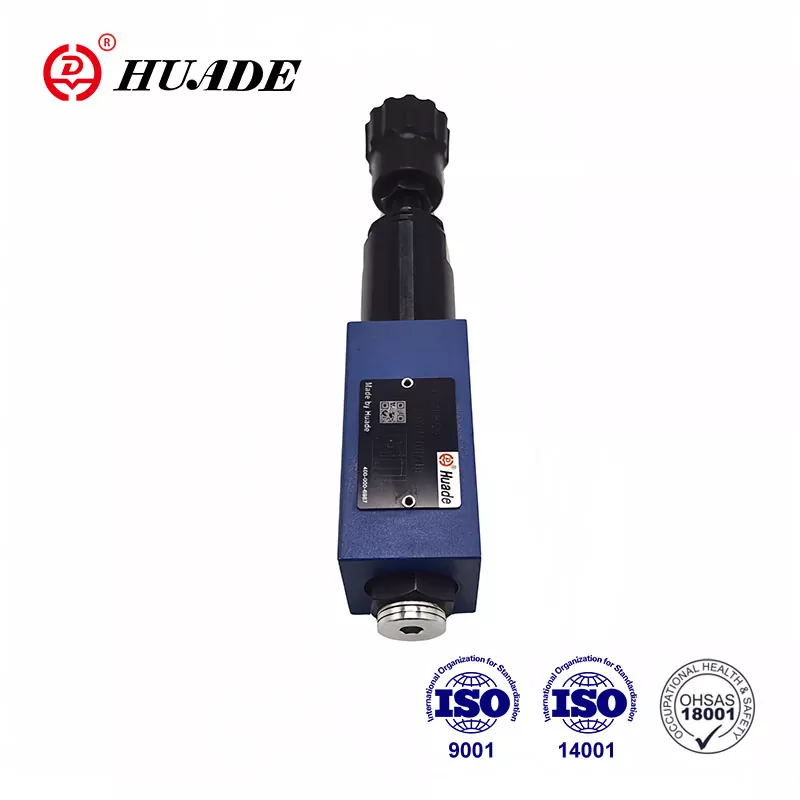

Huade Hydraulic 1979-жылы негизделген. Rexroth технологиясын киргизүү менен, Huade Hydraulic азыр Кытайдын эң күчтүү гидротехникалык өндүрүүчүсүнө айланды. Басымды төмөндөтүүчү клапан ZDR 6 D Rexroth продукциясынын ошол эле сериясын алмаштыра алат. Бул сэндвич пластина дизайны менен 3 жөндөө элементтери бар. Башка ушул сыяктуу өнүмдөр менен салыштырганда, Huade® басымды азайтуучу клапандар бул тармакта туруктуураак иштешине ээ. Huade Hydraulic белгилүү бир сапат деңгээлин сактоо менен практикалыкка басым жасайт, андыктан анын өнүмдөрү төмөн баада кеңири рынок таанууга ээ болот.
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|
Басым суюктук-температура диапазону (℃) |
-30дан +80ге чейин |
|
Илешкектүүлүк диапазону (мм ²/с) |
10~800 |
|
Суюктуктун булгануу даражасы (㎛) |
максималдуу жол берилген даражасы |
|
Максималдуу иштөө басымы (кирүү) (МПа) |
31,5ке чейин |
|
Экинчи басым (чыгаруу) (МПа) |
2,5ке чейин, 7,5ке чейин, 15,0го чейин, 21,0го чейин |
|
Арткы басым порту Y (МПа) |
16.0 чейин |
|
максималдуу агым (л/мин) |
50,0 чейин |
|
Салмагы (кг) |
болжол менен 1.2 |
Өзгөчөлүктөрү:
▶ Сэндвич табак дизайны
▶ 4 басым рейтинги
▶ 3 жөндөө элементтери:
. Айлануучу баскыч
. Жең алты бурчтуу жана коргоочу капкак
. Масштаб менен кулпуланган айланма баскыч
▶ A, B же P портторундагы басымдын төмөндөшү
▶ Текшерүүчү клапан, кошумча
▶ DIN 24 340, форма A, ISO 4401 жана CETOP - RP 121H боюнча өткөрүү үлгүсү
Колдонмо:
Системанын басымын төмөндөтүү үчүн ZDR 6 D типтеги басымды төмөндөтүүчү клапан колдонулат.
1. ЗДР 6 D басымды төмөндөтүүчү клапандын бөлүмү жана символу
ZDR 6 D.. тибиндеги басымды төмөндөтүүчү клапандар – бул сэндвич пластинка конструкциясындагы 3 тараптуу түз башкарылуучу басымды төмөндөтүүчү клапандар, экинчи жагынан басымды басаңдатуучу функциясы бар. Басымды азайтуучу клапан негизинен корпустан (1), башкаруучу спулодон (2), кысуу пружинасынан (3) жана жөндөө элементинен (4), ошондой эле кошумча текшерүү клапанынан турат.
Экинчи басым басымды жөндөө элементи (4) менен орнотулат.
Модели "ZDR6DA"
Эс алууда клапан адатта ачык жана суюктук А портунан А1 портуна тоскоолдуксуз агып кете алат. А1 портундагы басым ошол эле учурда кысуу пружинасына (3) карама-каршы катушка аймагында жайгашкан башкаруу линиясы аркылуу болот. А1 портундагы басым кысуу пружинасында (3) белгиленген басым денгээлинен ашып кеткенде, башкаруу спулу (2) кысуу пружинасына (3) каршы башкаруу абалына өтөт жана A1 портунда белгиленген басымды туруктуу кармап турат.
Башкаруу басымы жана пилоттук май башкаруу линиясы аркылуу A1 портунан алынат.
Эгерде А1 портундагы басым тышкы күчтөрдүн таасиринен дагы дагы жогоруласа, башкаруучу спул (2) кысуу пружинасына (3) карай дагы жылдырылат.
Бул А1 портунда башкаруучу спулдун (2) башкаруу жери (9) аркылуу резервуарга агымдын жолун ачууга алып келет. Андан кийин басымдын мындан аркы көтөрүлүшүнө жол бербөө үчүн резервуарга жетиштүү суюктук агат. Пружина камерасы (7) ар дайым T (Y) портуна бургулоо (6) аркылуу резервуарга сырттан төгүлөт.
Манометрдин туташуусу (8) клапандагы экинчи басымды көзөмөлдөөгө мүмкүндүк берет.
"DA" версиясында A1ден Ага чейинки порттордо эркин агым үчүн текшерүү клапанын орнотууга гана мүмкүн.
"DP" жана "DB" моделдери
"DP" моделинде басым P1 портунда төмөндөйт. Контролдук басым жана пилоттук май P1 портунан ички түрдө алынат.
"DB" моделинде Р1 портундагы басым төмөндөйт, ал эми пилоттук май В портунан алынат.
Көңүл бургула!
МБ моделинде, багыттоочу клапан P-А абалында турганда, В портундагы басым белгиленген басымдан жогору болбошу керек. Болбосо, А портундагы басым төмөндөйт.
ЗДР 6 DA1-40B структурасы
ЗДР 6 DP символдору...-40В
