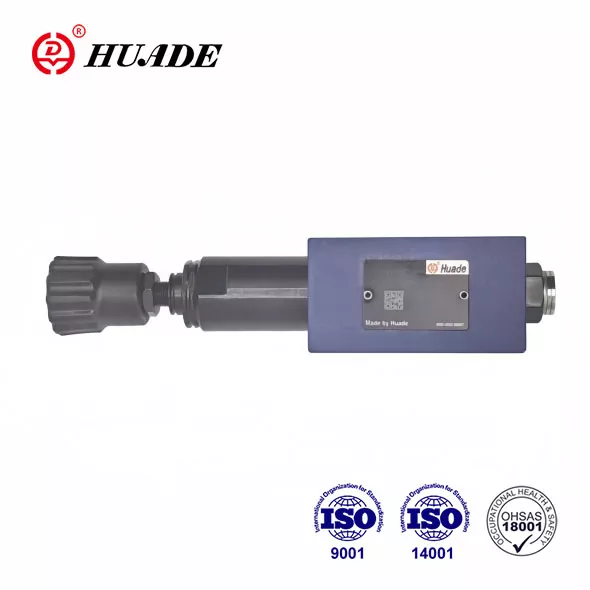

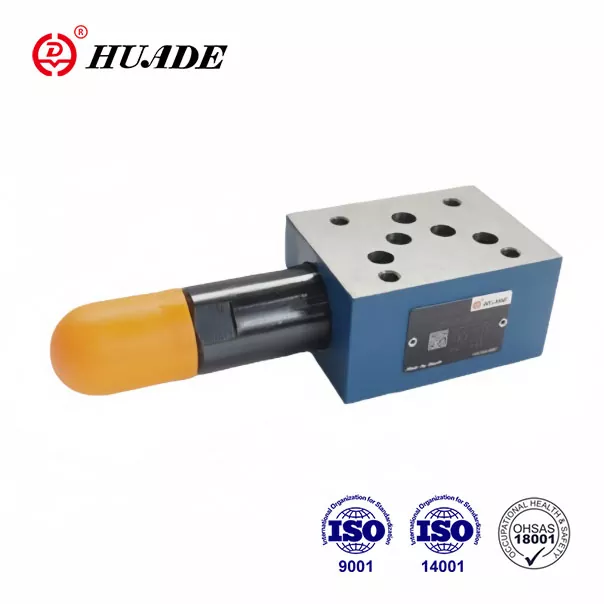

Huade® басымды төмөндөтүүчү клапандар ZDR 10 D ар кандай гидротехникалык системалардын басымын төмөндөтүү үчүн колдонулат. Алар толугу менен эл аралык стандарттарга ылайык келет. Huade Гидротехникалык 1979-жылдан эки узак мөөнөттүү кызматташуунун аркасында Рексроттун алдыңкы технологиясын киргизди. Huade Hydraulic акылга сыярлык баада гидротехникалык өнүмдөрдү камсыз кылуу үчүн чыгымдарды көзөмөлдөө үчүн ички ресурстарды толук пайдалануу.
|
Салмагы (кг) |
болжол менен 2.8 |
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|
Басым суюктук-температура диапазону (℃) |
-30дан +80ге чейин |
|
Илешкектүүлүк диапазону (мм ²/с) |
10~800 |
|
Суюктуктун булгануу даражасы |
минималдуу кармоо ылдамдыгы β10 ≥ 75 болгон чыпканы сунуштаңыз |
|
Максималдуу иштөө басымы (кирүү) (МПа) |
31,5ке чейин |
|
Экинчи басым (чыгаруу) (МПа) |
2,5 чейин 7,5 чейин, 15,0 чейин 21,0 чейин |
|
Арткы басым порту (МПа) |
16,0 чейин |
|
Макс.агым (л/мин) |
80 |
Өзгөчөлүктөрү:
▶ Сэндвич табак дизайны
▶ A, B же P портторундагы басымдын төмөндөшү
▶ 4 жөндөө элементтери
. Айлануучу баскыч
. Hex. коргоочу капкак менен баш бурамасы
. Масштаб менен кулпуланган айланма баскыч
. Масштаб менен айлануучу баскыч
▶ 4 басым рейтинги
▶ кошумча текшерүү клапаны
▶ DIN 24 340, форма A, ISO 4401 жана CETOP - RP 121H боюнча өткөрүү үлгүсү
Колдонмо:
Системанын басымын төмөндөтүү үчүн ZDR 10 D клапан түрү колдонулат.
1. ЗДР 10 Д басымды төмөндөтүүчү клапандын бөлүмү жана символу
ZDR 10 D.. типтеги басымды төмөндөтүүчү клапан – бул сэндвич пластинкалуу конструкциядагы 3 тараптуу түз башкарылуучу клапан, экинчи жагынан басымды басаңдатуучу функциясы бар.
Басымды азайтуучу клапан негизинен корпустан (1), башкаруучу спулдан (2), кысуу пружинасынан (3) жана жөндөөдөн (4), ошондой эле кошумча текшерүү клапанынан турат.
Экинчи басым басымды жөнгө салуу элементи (4) менен орнотулат.
Модел 'YES'
Эс алууда клапан адатта ачык жана суюктук А1 портунан А2 портуна тоскоолдуксуз агып кете алат. А2 портундагы басым ошол эле учурда кысуу пружинасына (3) карама-каршы катушка аймагында жайгашкан башкаруу линиясы (5) аркылуу болот. A2 портундагы басым кысуу пружинасында (3) белгиленген басым денгээлинен ашып кеткенде, башкаруу спуласы (2) кысуу пружинасына (3) каршы башкаруу абалына өтөт жана A2 портунда белгиленген басымды туруктуу кармап турат.
Башкаруу басымы жана пилоттук май башкаруу линиясы (5) аркылуу A2 портунан алынат.
Эгерде А2 портундагы басым тышкы күчтөрдүн таасиринен дагы да жогоруласа, башкаруучу спул (2) кысуу пружинасына (3) карай дагы жылдырылат.
Бул А2 портунда башкаруучу жер (5) аркылуу башкаруучу спулдун (2) жана корпустун (1) резервуарга (ТБ портуна) агымын ачууга алып келет. Жетиштүү суюктук андан кийин басымдын мындан ары көтөрүлүшүнө жол бербөө үчүн резервуарга агып келет.
Пружина камерасы (7) дайыма резервуарга ТА порту аркылуу сырттан төгүлөт.
Манометрдин туташуусу (8) клапандагы экинчи басымды көзөмөлдөөгө мүмкүндүк берет.
"DA" версиясында A2ден A1ге чейинки порттордо эркин агым үчүн текшерүү клапанын орнотууга гана мүмкүн.
"DP" жана "DB" моделдери
"DP" моделинде басым P1 портунда төмөндөйт. Контролдук басым жана пилоттук май P1 портунан ички түрдө алынат.
"DB" моделинде Р1 портундагы басым төмөндөйт, ал эми пилоттук май В портунан алынат.
Көңүл бургула!
Багыттоочу клапан Рдан Ага которулган абалда болгондо, В портундагы басым белгиленген экинчи басымдан ашпашы керек. Болбосо, А портундагы басым төмөндөйт.
Багыттоочу клапансыз колдонулса, ТА жана ТБ өз ара байланышта болушу керек (мисалы, капкак пластинасында).
ЗДР 10 DA1-50B/...YM структурасы
ZDR 10 DP...-50B символдору
