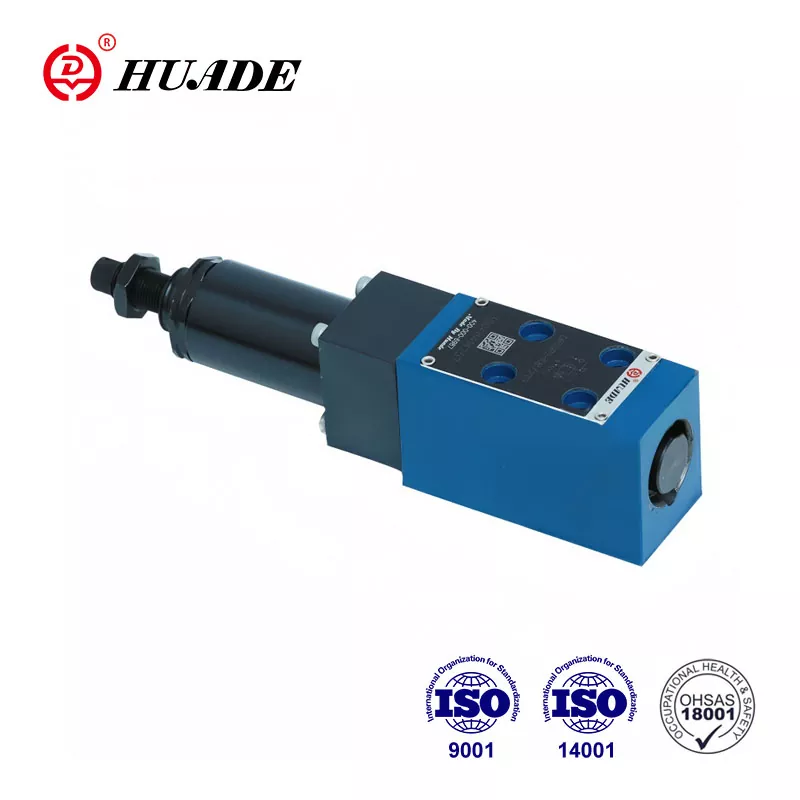

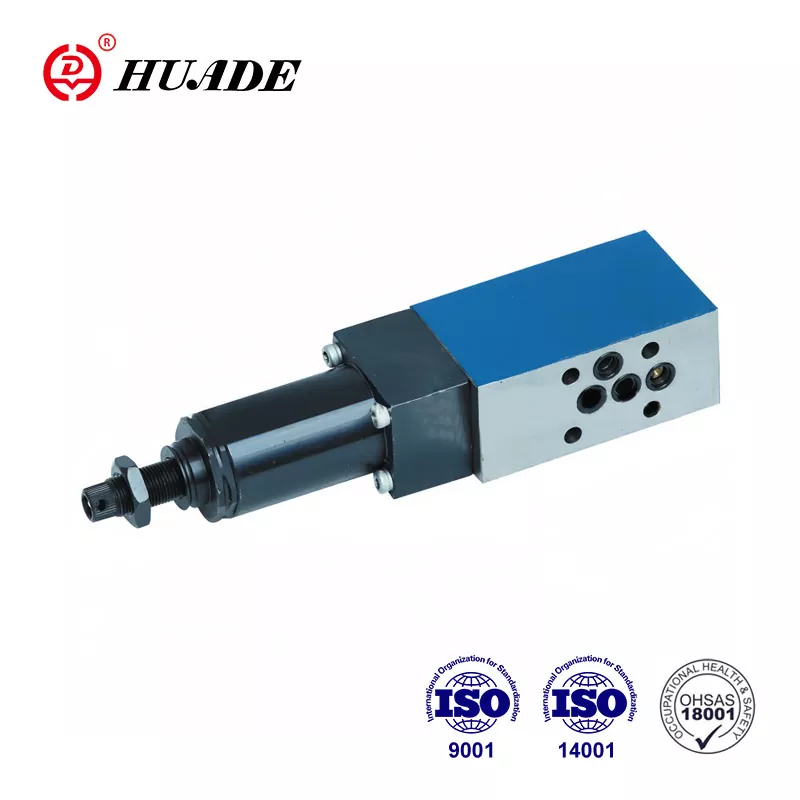

DR 5 DP басымды төмөндөтүүчү клапан гидравликалык системадагы басымды көзөмөлдөө үчүн колдонулат. Rexroth технологиясын киргизгендиктен, Huade® DR 5 DP сериясындагы басымды төмөндөтүүчү клапандар бир эле типтеги Rexrothту алмаштыра алат. Huade Hydraulic анын азыктарынын жогорку сапатын камсыз кылуу үчүн катуу сыноо системасы бар. басым контролдоо клапандарынын сериясы деңиз гидротехникалык системасында кеңири колдонулат.
|
Максималдуу иштөө басымы (Pport P) (МПа) |
31,5ке чейин |
|
Макс. экинчи басым (А порту) (МПа) |
21,0ге чейин;кайтарылбаган клапансыз 31,5ке чейин |
|
Макс.артка басым (порттор T(Y)) (МПа) |
6.0 чейин |
|
Макс.агым (л/мин) |
15ке чейин |
|
Басым суюктук Минералдык май |
Минералдык май (NBR пломбасы үчүн) же фосфат эфири (FPM пломбасы үчүн) |
|
Илешкектүүлүк диапазону (мм ²/с) |
10~800 |
|
Басым суюктук-температура диапазону (℃) |
-30дан +80ге чейин |
|
Булгануу даражасы (um) |
Суюктуктун булгануусунун максималдуу жол берилген даражасы NAS 1638 класс 9 болуп саналат. |
|
Салмагы (кг) |
approx.1.0 |
Өзгөчөлүктөрү:
▶ Кошумча плиталарды орнотуу
▶ 5 басым рейтинги
▶ 4 жөндөө элементтери
. Айлануучу баскыч
. Бурама алты бурчтуу жана коргоочу капкак менен орнотуңуз,
. Масштаб менен кулпуланган айланма баскыч
. Масштаб менен айлануучу баскыч
▶ Текшерүүчү клапан, кошумча
▶ DIN 24 340, D формасы, ISO 5781 жана CETOP - RP 121H боюнча өткөрүү үлгүсү
Колдонмо:
Системанын басымын төмөндөтүү үчүн басымды төмөндөтүүчү клапан DR 5 DP колдонулат.
DR5 DP типтеги клапан - бул 3 тараптуу түз башкарылуучу басымды азайтуучу клапан, экинчи жагынан басымды басаңдатуучу функциясы бар.
Экинчи басым басымды жөнгө салуу элементи (4) менен орнотулат. Эс алууда клапан адатта ачык жана басымдагы суюктук Р портунан А портуна тоскоолдуксуз агып кете алат. А портундагы басым ошол эле учурда компрессияга карама-каршы келген спулдун аймагында жайгашкан башкаруу линиясы (6) аркылуу болот. жаз (3). А портундагы басым кысуу пружинасында (3) белгиленген басым денгээлинен ашып кеткенде, башкаруучу спул (2) башкаруу абалына жылат жана А портунда белгиленген басымды туруктуу кармап турат.
Башкаруу жана пилоттук май башкаруу линиясы (6) аркылуу А портунан алынат.
Эгерде А портундагы басым кыймылдаткычтагы тышкы күчтөрдүн таасиринен дагы эле көбөйө берсе, башкаруучу спул (2) кысуу пружинасына (3) карай дагы жылыйт.
Бул А портунда башкаруучу спулдун (2) башкаруу жери (8) аркылуу резервуарга агымдын жолун ачууга алып келет. Жетиштүү басым суюктук андан ары басымдын ар кандай жогорулашына жол бербөө үчүн резервуарга агып келет.
Пружина камерасы дайыма T(Y) порту аркылуу резервуарга сырттан төгүлөт.
А портунан P портуна эркин кайтып келүү үчүн кошумча текшерүү клапаны (5) орнотулушу мүмкүн.
DR 5 DP 3 10B түзүмү
DR 5 DP символдору
