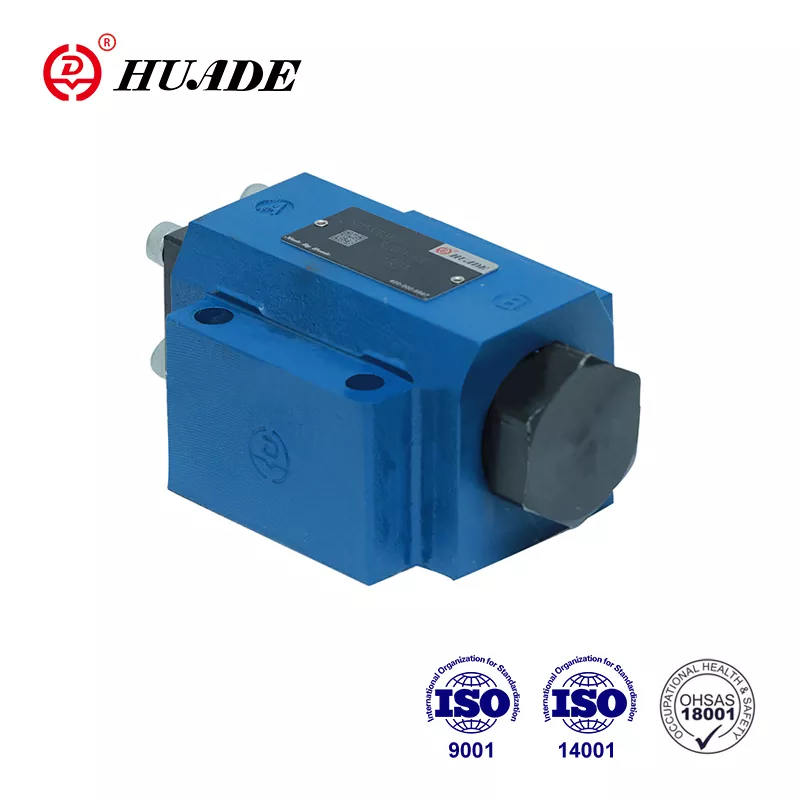

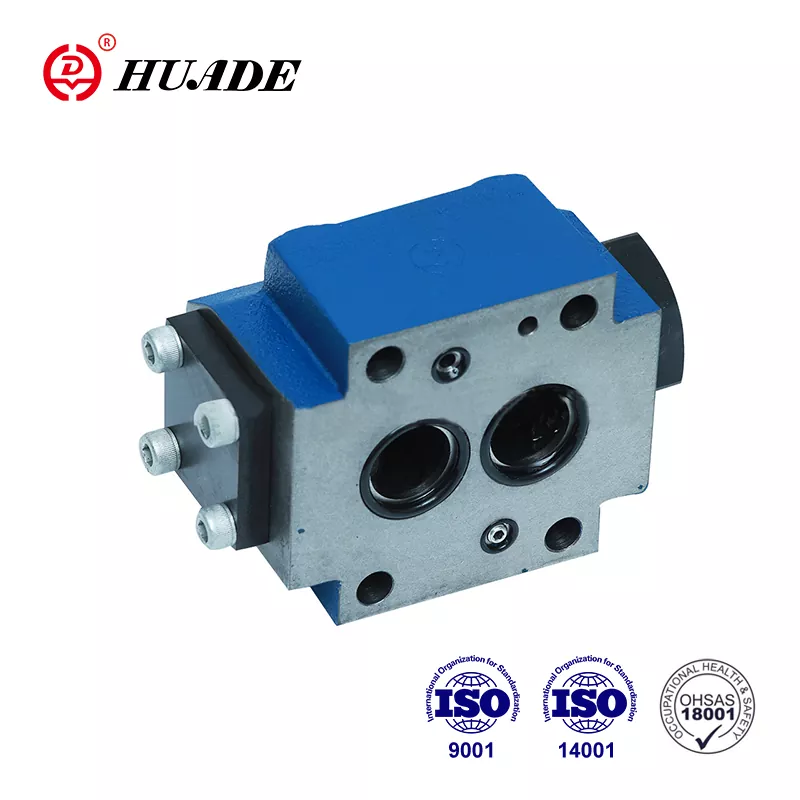

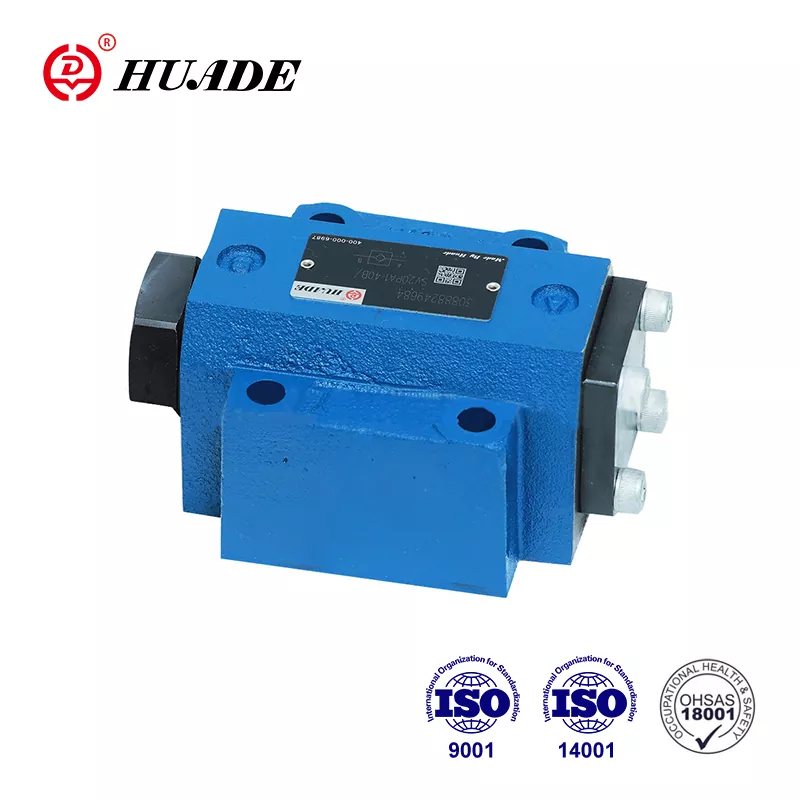

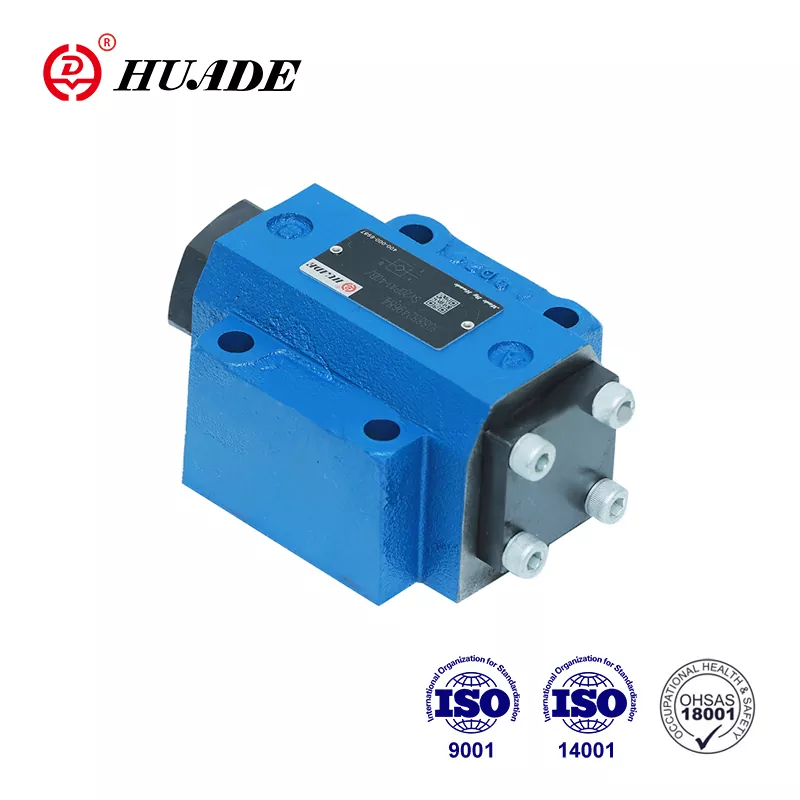

Huade түзүлгөндөн кийин, ал Рексрот менен эки жолу кызматташкан. Huade® текшерүү клапаны SV - бул Rexrothтун ошол эле сериясындагы продукциянын арзан баада алмаштыруучулары. Бул жакшы сапаты жана төмөнкү баасы менен жакшы билген буюмдар менен атаандаштык болуп саналат. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Бул Кытайда белгилүү улуттук бренд. Кепилдик мөөнөтүнүн ичинде аны оңдоо акысыз. Бардык текшерүү клапандары жогорку жана туруктуу иштешин камсыз кылуу үчүн фабрикадан чыгаар алдында катуу сыноодон өтүшөт. Huade® гидравликалык клапандар аскердик өнөр жайда жана башка тармактарда кеңири колдонулат.
|
Техникалык маалыматтар |
||||||
|
Стиль |
10 |
16 |
20 |
25 |
30 |
|
|
Салмагы |
кошумча пластина монтаждоо (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
жиптүү байланыш (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Орнотуу абалы (МПа) |
Кошумча |
|||||
|
агымынын багыты (МПа) |
Адан Бга чейин эркин, Вдан Ага чейин ачуу аркылуу |
|||||
|
Иштөө басымы, макс.(МПа) |
0,5~315 |
|||||
|
Башкаруу басымы, макс (МПа) |
0,5~315 |
|||||
|
Көлөмдү башкаруу - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Контролдук аймактар -А1 аянты (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-А2 аянты (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-аянты A3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-А4 аянты (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Басым суюктук |
Минералдык майлар (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|||||
|
Басым суюктуктун температура диапазону (℃) |
-30～+80 |
|||||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8ден 500гө чейин |
|||||
Өзгөчөлүктөрү:
▶ текшерүү клапаны суюктук менен башкарылат
▶ Кошумча монтаждоо үчүн, DIN 24 340 боюнча монтаждоо үлгүсү
▶ Кошумча пластинка же бурама сайлуу туташтыруу
▶ Ачуу порту бар же жок
▶ Алдын ала ачуу менен же жок
▶ Алдын ала ачуу, нымдалган декомпрессия менен териңиз
▶ 4 ачуу басымы
▶ Дин 24 340 fom A, 1SO 4401 жана CETOP- RP 121Hге өтүү
Колдонмо:
Пилоттук башкарылуучу текшерүү клапандары SV басым астында иштөө схемаларын изоляциялоо үчүн колдонулат, линия үзүлгөндө жүктү түшүрүүдөн же гидравликалык кулпуланган жетектөөчү механизмдердин жылма кыймылдарынан коргоо үчүн.
Текшерүү клапандары SV - бул гидравликалык пилоттук контролдоочу клапандар, эки тарапта тең төмөн болушу үчүн ачыла турган попет типтеги дизайн.
Негизинен бул клапандар корпустан (1), калканчтан (2), кысуу пружинасынан (3), башкаруу спулунан (4), ошондой эле алдын ала ачылуучу шариктен (5) турат.
Клапан Адан Вге эркин агымды камсыздайт, каршы багытта калкыма (2) пружинанын күчү менен кошумча системанын басымы менен өз ордунда кармалат.
X башкаруу портундагы басым байланышы аркылуу башкаруу поршени (4) оңго жылдырылат. Бул попетканы (2) отургучтан түртөт. Эми клапан Вдан Ага чейин агымга ээ болушу мүмкүн.
Башкаруучу поршень (4) аркылуу клапандын туура ачылышын камсыз кылуу үчүн белгилүү бир минималдуу башкаруу басымы керек.
Бул клапан кошумча алдын ала ачылышы бар. X башкаруу портундагы басым байланышы аркылуу башкаруу поршени (4) оңго түртүлөт.
Бул адегенде топту (5), андан кийин калканчты (2) отургучтан түртөт. Эми клапан В дан Ага чейин агымга ээ болушу мүмкүн. Алдын ала ачылгандыктан басым астында суюктуктун нымдуу декомпрессиясы болот. Бул аркылуу мүмкүн болгон басым соккуларынан сактанууга болот
SV түрүндөгү текшерүү клапанынын кесилген көрүнүшү. .PA
(сызык порту жок, алдын ала ачуу менен)
