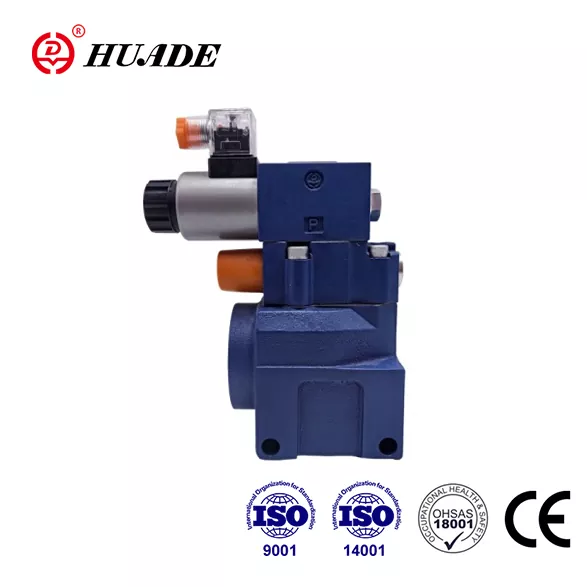

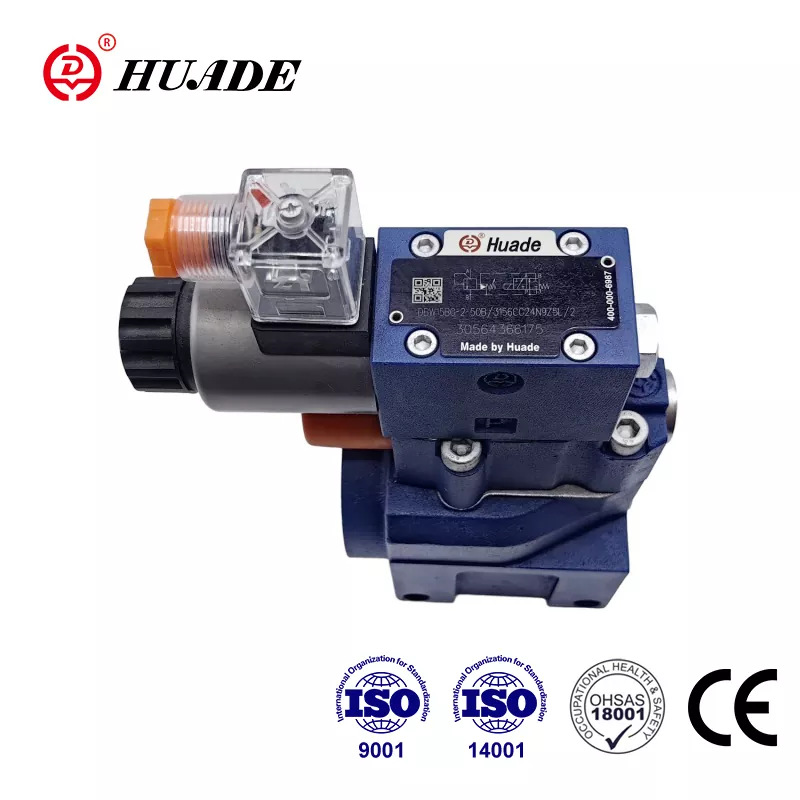

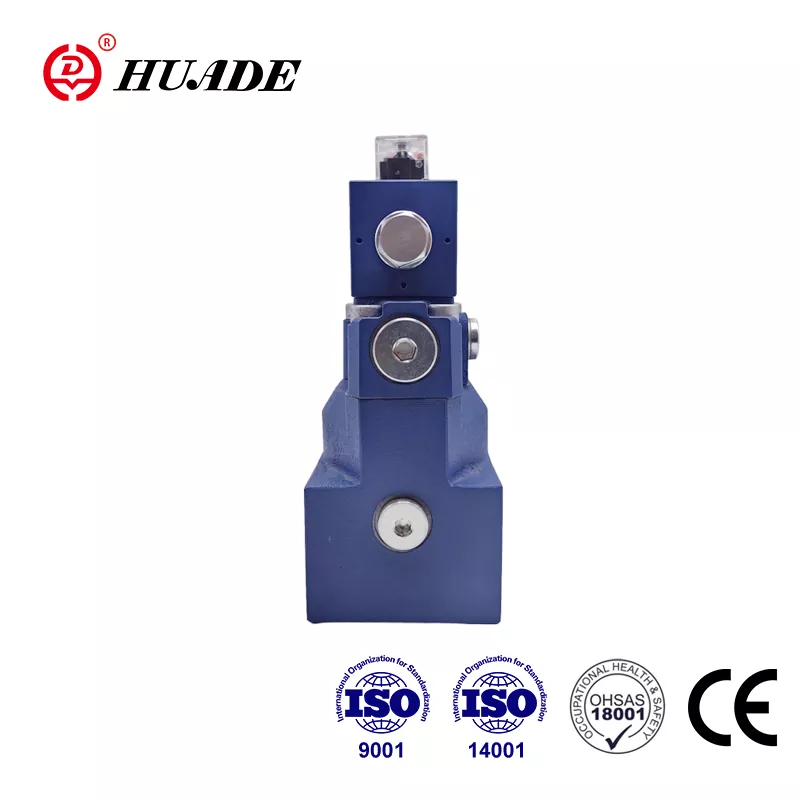

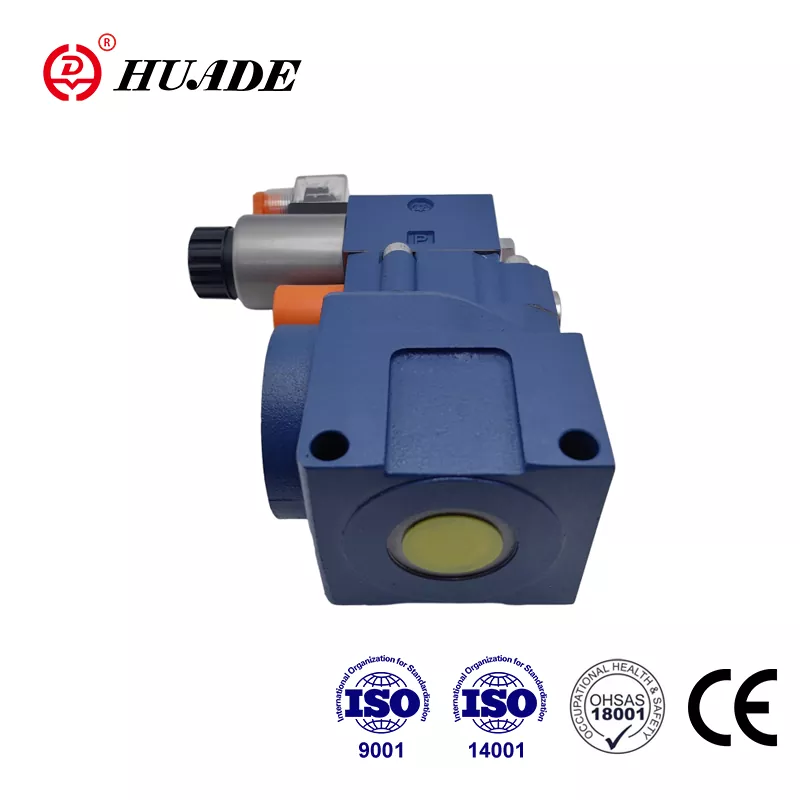

Huade® басымды азайтуучу клапан DBW 10 башка ушул сыяктуу буюмдарга салыштырмалуу бышык. Себеби Huade Hydraulic Rexroth менен эки узак мөөнөттүү кызматташууга ээ болгон. DBW 10 түрү Rexroth тарабынан сунушталган ошол эле сериядагы клапандарды алмаштыра алат. Гидротехникалык продуктылар менен камсыз кылуу үчүн фабрика дүйнөнүн бардык булуң-бурчунан 750 алдыңкы өндүрүштүк жабдууларды киргизген. Фабрика продукциянын практикалык болушуна көбүрөөк көңүл бурат жана кардарларды арзан баада гидравликалык клапандар менен камсыз кылууга милдеттенет. Фабриканын бардык бутактары ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® бренди Кытайда жогорку кадыр-баркка ээ. Ишенимдүү сапаты жана туруктуу иштеши үчүн Huade® басым клапандары инженердик жана курулуш машиналарында, аскердик өнөр жайда жана башка тармактарда кеңири колдонулат.
|
Генерал |
|||||||
|
Орнотуу |
кошумча |
||||||
|
Салмагы |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Subplate |
ДБ (Кг) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Кг) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (кг) |
1.2 (DBW түрү 1.2Кг кошуңуз |
||||||
|
DBC10 же 30 (Кг) |
1,5 (DBWC10 же 30 1,2 кг кошуу) |
||||||
|
жиптүү |
DB..G. (кг) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (кг) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Багыттоочу клапандар үчүн техникалык маалыматтар |
караңыз WE6.../... |
||||||
|
Гидротехникалык маалыматтар |
|||||||
|
A.B портторундагы максималдуу иштөө басымы. X (МПа) |
35,0 чейин |
||||||
|
Максималдуу арткы басым |
ДБ (МПа) |
31,5ке чейин |
|||||
|
DBW.6A.(стандарттык соленоиддер) (МПа) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B.(жогорку кубаттуу электромагниттер) (МПа) |
AC(DC) 16.0 |
||||||
|
Орнотулган басым |
Минималдуу (МПа) |
агымга көз каранды (мүнөздүү ийри сызыктарды караңыз) |
|||||
|
Максималдуу (МПа) |
Максималдуу 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Максималдуу агым |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Кошумча монтаждоо (л/мин) |
250 |
- |
500 |
- |
650 |
||
|
Буттуу туташуулар (л/мин) |
250 |
500 |
500 |
500 |
650 |
||
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
||||||
|
Басым суюктуктун температура диапазону (℃) |
-30дан +80ге чейин |
||||||
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
||||||
|
Булгануу даражасы |
NAS 1638 класс 9. |
||||||
Өзгөчөлүктөрү:
▶ Кошумча плиталарды орнотуу
▶ DIN 24 340, E,ISO 6264 формасы жана CETOP - RP 121H боюнча өткөрүү үлгүсү
▶ Түтүк туташтыруу
▶ Байланышты салыңыз
▶ Үч жөндөө элементи:
. Айлануучу баскыч
. Hex. коргоочу капкак менен баш бурамасы
. Масштаб менен кулпуланган айланма баскыч
▶ Соленоиддик башкаруу орнотулган багыттуу спулдук клапан аркылуу түшүрүү
Колдонмо:
DBW 10 басымды басаңдатуучу клапандар контролдук басымды чектөө жана электромагниттик иштетилген түшүрүү үчүн колдонулат.
Генерал
DBW басым клапандары пилоттук башкарылган басым түшүрүүчү клапандар.
Басымды түшүрүүчү клапандар (ДБ) негизинен негизги клапандан (1) негизги катушка монтаждашы (3) жана басымды жөнгө салуучу элементи бар пилоттук клапандан (2) турат.
Басым түшүрүүчү клапан түрү DB
А портундагы басым негизги катушка (3) таасир этет. Мында басым тешиктер (4) жана (5) орнотулган башкаруучу линиялар (6) жана (7) аркылуу негизги катушканын (3) пружина жүктөлгөн тарабында жана шарга (8) басым жасалат. ) пилоттук башкаруу клапанында (2). А портундагы басым пружинага (9) орнотулган клапандан ашып кетсе, шар (8) пружинага (9) каршы ачылат.
Бул үчүн сигнал А портунан башкаруу линиялары (10) жана (6) аркылуу ички келет. Негизги катушканын (3) пружина жүктөлгөн тарабындагы басым суюктугу эми башкаруу линиясы (7), тешиктин тешиги (11) аркылуу агат. ) жана шарикти (8) пружинага (12) киргизиңиз. DB...50B/...түрүндө ал башкаруу линиясы (13) аркылуу танкка, же DB..50/..Y..түрүндө башкаруу линиясы (14) аркылуу ички агып өтөт. Негизги катушкада (3) басымдын төмөндөшү (4) жана (5) тешиктеринен улам А портунан В портуна байланыш ачык. Эми басымдагы суюктук А портунан В портуна агып, ошол эле учурда белгиленген иштөө басымын сактайт.
Басым түшүрүүчү клапанды түшүрүп же башка басымга (экинчи басым баскычы) "X" порту (15) аркылуу которууга болот.
DBW түрү басымды түшүрүүчү клапан
Бул клапандын милдети негизинен DB клапан түрү менен бирдей
Негизги катушкадагы (3) жүктү түшүрүү, орнотулган багыттоочу клапанды (16) иштетүү аркылуу ишке ашат.
DBW структурасы...50B
DBW символу...50B
1.Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар мөөр басылып, абанын кире беришине аба чыпкасы орнотулушу керек.
3.Фабрикадан чыкканда субпластсыз продукциялар, эгер керек болсо, атайын буйрутма бериңиз.
4.Valve бекитүүчү бурамалар жогорку интенсивдүү деңгээлде болушу керек (класс 10.9). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз.
5. Клапан менен байланышкан беттин тегиздиги талап кылынган беттик тегиздик 0,8.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
