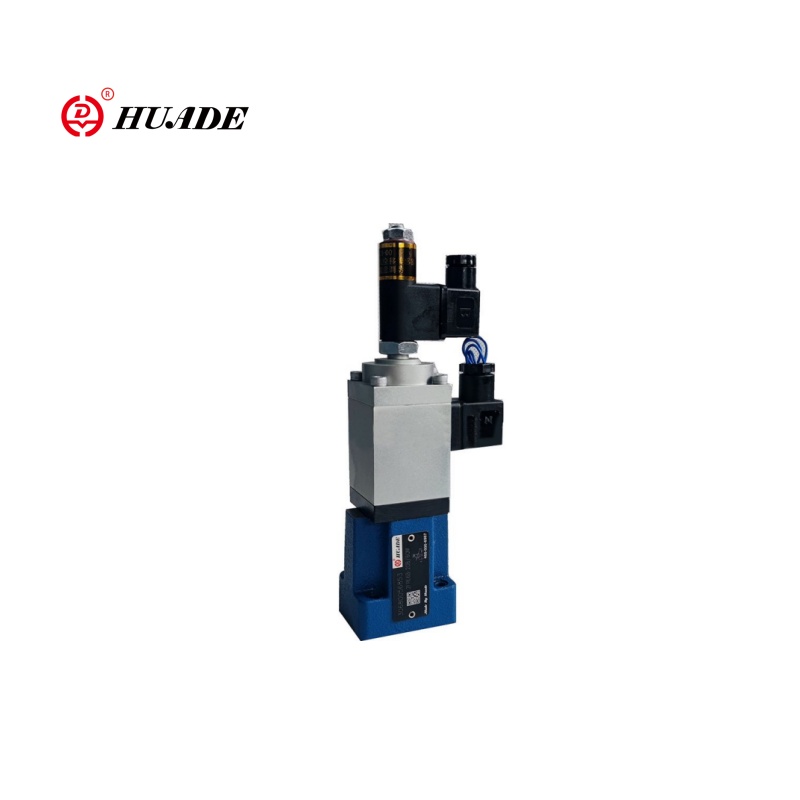

Гидравликалык тутумдардын "Smart Dimmer Switch" катары пропорционалдык агымдын клапаны жөнүндө ойлонуп көрүңүз. Жарыгы канчалык жаркыраган жаркыраган жарыктын канчалык жаркыраган жаркыраган свемерге окшоп, бул клапандар сиздин тутумуңуз аркылуу гидравликалык мунайдын канчалык деңгээлде агып жаткандыгын контролдошот.
Эмне үчүн бул маанилүү:
Салттуу гидравликалык клапандар толугу менен ачык же толугу менен жабылган - кадимки жарык которуштуруу сыяктуу. Пропорционалдык клапандар сизге тегиз, так көзөмөл жүргүзөт - ошол DIMMER которулушу сыяктуу. Бул жылмакай көзөмөл дегенди билдирет:
- Техникуңузда анча шок жана титирөө
- Гидравликалык цилиндрлердин жана моторлордун так кыймылы
- Энергия натыйжалуулугу жакшы
- Жалпысынан жылмакай операция
Негизги түшүнүк
Бул жерде ал жөнөкөй шарттарда иштейт:
Электр киргизүү
Сиз электрдик сигналды (адатта 4-20 млн /20 млн) жөнөтөсүз
Пропорционалдуу жооп
Клапандар бул сигналга пропорционалдуу ачылат
Агымды башкаруу
Дагы сигнал = көбүрөөк агым, азыраак сигнал = аз агым
Жылмакай иштөө
Акырындык менен өзгөрүүлөрсүз, күтүлбөгөн жерден
Бул пропорционалдуу мамиле бул клапандарды заманбап гидравликалык тутумдарда абдан баалуу кылат.
Эмне үчүн алар маанилүү: жөнөкөй эволюция
Эски жол: bang-bang control
Мурун көптөгөн гидравликалык системалар жөнөкөй / өчүрүлгөн клапандарды колдонушкан ("Bang-bang" контролу). Бул клапандар эки Жөндөөлөргө ээ болгон:
- Толугу менен ачык:Максималдуу агым
- Толук жабылган:Агым жок
Bang-bang көзөмөлүндөгү көйгөйлөр:
- Капыстан басым менен капталган клапандар ачылып же жабылган
- Титирөө жана жабдуулардагы механикалык стресс
- Так ылдамдыкка же кызмат орундарына жетишүү кыйын
- Толук агымынын туруктуу иштешинен энергия калдыктары
Жаңы жол: Пропорционалдуу башкаруу
Пропорционалдык клапандар бардыгын камсыз кылуу менен алмаштырышты:
Жылмакай ылдамдатуу
Баштапкы стресс кыймылынын ордуна, техниканы толугу менен ылдамдыкка чейин жылып кетет.
Тез ылдамдыкты башкаруу
Машинанын циклинин ар кайсы бөлүктөрүнө так ылдамдыкты орнотсоңуз болот.
Энергия натыйжалуулугу
Система ага керектүү агымдарды гана колдонот, ага муктаж болгондо колдонулат.
Өнүмдүн сапаты жакшы
Өткөрүү процесстеринин эң жакшы натыйжалары жакшы натыйжа берет.
Кыскартылган тейлөө
Анча шок жана титирөө узак жабдыктарды билдирет.
Чыныгы дүйнөлүк таасир
Инъекциялык калыптоо машинасын пластикалык бөлүктөрдү жасаганын карап көрүңүз:
- Эски система:Инъекциялоо кочкорду толугу менен ылдамдыкта жылдырып, толугу менен токтоп, кемчиликтерди алып, кемчиликтерди жаратат жана текке кетирет
- Жаңы система:RAM ылдамдыгы ырааттуу, жогорку сапаттагы бөлүктөрдү чыгарган инъекциялык циклдин ичинде өзгөрүлүп турат
Бул эволюция жөнөкөйлүктүн акылдуу көзөмөлдөө үчүн пропорционалдык клапандарды заманбап өндүрүшүндө маанилүү кылды.
Алар кандайча иштешет: Технология
Пропорционалдуу агымдын көзөмөлдүн канчалаган клапандары кандайча аларды жакшыраак тандоого жана колдонууга жардам берет. Негизги компоненттерди бузуп салалы:
1 пропорционалдык соленоид: мээ
Пропорционалдык соленоид клапандын мээсине окшош. Такай соленоиддерден айырмаланып, пропорционалдык солоиддер алар алган электрдик сигналдын негизинде ар кандай көлөмдү түзө алышат.
Бул кантип иштейт:
- Электрдик сигналды алат (учурдагы же чыңалуу)
- Магниттик күчтөрдүн пропорционалдуу белгиси
- Дагы сигнал = дагы магниттик күч
- Бул күч клапандын ички бөлүктөрүн жылдырат
Негизги белгилер:
- Жылмакай иштөө үчүн DC кубатын колдонот
- Көбүнчө PWM (PURSE-WIDHITH модулу) 200 HZ тегерегинде сигналдарды колдонот
- "Бул жерге" "сүрүлүүнү азайтуучу кичинекей термелүүлөрдү киргизиши мүмкүн
2. Тышкы жана клапан денеси: агым контроллери
Клапандын денесинин ичинде тукурак деп аталган такталган цилиндр болуп отурат. Бул шпалдын агымын көзөмөлдөө үчүн артка жана алдыга жылып турат.
Spoof Design өзгөчөлүктөрү
- Метрингдеги белгилер:Spooth компаниясына бөлүнгөн спорттун атайын формасына (v, у же тик бурчтуу форма)
- Кыскартуу мүнөздөмөлөрү:Типтердин учтары порттор менен кантип тегиздөө клипанын жообуна таасир этет
Агым мүнөздөмөлөрү
- Сызыктуу агым:Агым сарай кыймылы менен пропорционалдуу көбөйөт
- Прогрессивдүү агым:Агымы чоң агымдарда эң чоң тешиктерди көбөйттү
3. Басымдын компенсациясы: ырааттуу агымды сактоо
Сапаттуу пропорционалдык клапандардагы эң маанилүү өзгөчөлүктөрдүн бири - басымдын компенсациясы. Бул система басым өзгөргөндө да, агымдын туруктуу бойдон калуусун камсыз кылат.
Компенсациясыз көйгөй:Эгерде сиз оор жүктү көтөрүп жатсаңыз, артка басым жогорулайт, клапаны ачса дагы, агымды кыскартат.
Чечим:Басымдын компенстору автоматтык түрдө басымдын төмөндөшү үчүн, негизги олжолорун туруктуу кылуу үчүн жөнгө салат.
Пайдасы:
- Жүгөрү эмес, клапан сигналына гана көз каранды
- Болжолдуу тутумдун жүрүм-туруму
- Жеңилирээк программалоо жана башкаруу
4. Пикир тутумдары: Тактыгын камсыз кылуу
Жогорку деңгээлдеги пропорционалдуу клапандар, иш жүзүндө бузулган абалын көзөмөлдөп, каалаган абалга салыштырган жооп тутумдары кирет.
| Клапан түрү | Пикир | Тактык | Баасы | Өтүнмөлөр |
|---|---|---|---|---|
| Ачык циклдин клапулдары | Пикир жок | Орточо | Төмөн | Негизги тиркемелер |
| Жабык циклдин клапулдары | Lvdt сенсорлору | Бийик | Жогору | Такталган колдонмолор |
Пропорционалдык агымдарды башкаруу клапандарынын түрлөрү
Пропорционалдык клапандар бир нече конфигурациялардан келип чыгат. Бул түрдү түшүнүү сиздин арызыңыз үчүн туура тандоого жардам берет.
Айдоо механизми менен
Түздөн-түз активдүү клапандар
Соленоид түздөн-түз олжолорду жылдырат
- Ыкчам жооп (5-10 миллисекунд)
- Чакан өлчөм
- Жөнөкөй дизайн
Чектөөлөр:Кичинекей агымдар менен чектелген (<50 L / мүн.) Жана басым (<210 бар)
Мыкты:Чакан системалар, медициналык шаймандар, чоңураак клапандар үчүн пилоттук этаптар
Пилоттук иштетүүчү клапандар (эки баскычтуу)
Чакан пилоттук клапан негизги олжолорду жылдыруу үчүн мунай агымын көзөмөлдөйт
- Бийик агымдарды көтөрө алат (1600 л / мүн.)
- Жогорку кысымдар (350 барга чейин)
Чектөөлөр:Жайыраак жооп (~ 100 мс)
Мыкты:Оор техникалар, ири өнөр жай тутумдары, жогорку кубаттуулук тиркемелери
Функциясы боюнча
Агымды башкаруу клапандары
- Баштапкы жумуш - бул агымды көзөмөлдөө
- Адатта 2 жол же 3 тараптуу конфигурациялар
- Көбүнчө басымдын компенсациясы кирет
- Иштебейт
Багытталган контролдук клапандар
- Агынды жана багытты башкаруу
- Адатта 4-жолу 4-жолу, 3 орундуу клапандар
- Бир нече жөнөкөй клапанды алмаштырыңыз
- Контролдоо цилиндрди же мотор багыты жана ылдамдыгы
Басымын башкаруу клапандары
- Агымга эмес, тутумдун басымы
- Рельефтик клапандарды жана басымдын төмөндөшүн азайтуу
- Коопсуз иштөө коопсуздугун сактоо
Пропорционалдуу vs. Башка клапан түрлөрү
Пропорционалдуу клапандар башка технологияларды салыштырып салыштырган кандайча чечим чыгарууга жардам берет.
Пропорционалдык vs. Valves
| Өзгөчөлүк | Клапандар / Off | Пропорционалдык клапандар |
|---|---|---|
| Башкаруу түрү | Экилик (ачык / жабык) | Үзгүлтүксүз (өзгөрүлмө) |
| Агымды башкаруу | Толук агым же агым жок | 0-100% га чейин агым |
| Тутум шок | Бийик (күтүлбөгөн өзгөрүүлөр) | Төмөн (жылмакай өткөөл) |
| Энергияны колдонуу | Көп ысырапкор | Натыйжалуу (дал келүү талабы) |
| Татаалдыгы | Жөнөкөй схемалар | Көбүрөөк татаал электрондук |
| Баасы | Баштапкы наркы төмөн | Баштапкы чыгым |
Пропорционалдык vs. Серво Валванддар
| Өзгөчөлүк | Пропорционалдык клапандар | Сервто клапандары |
|---|---|---|
| Тактык | Жакшы (± 2-5%) | Мыкты (± 0,5%) |
| Жооп ылдамдыгы | Орточо (2-50 HZ) | Абдан тез (> 100 HZ) |
| Баасы | Орточо | Бийик (10-20x) |
| Булгануу | Бийик | Төмөн (өтө таза май керек) |
| Татаалдыгы | Орточо | Бийик |
| Техникалык тейлөө | Стандарт | Адистештирилген |
Ар бир түрдү качан тандоо керек
Клапандарды күйгүзүү / өчүрүү
- Сизге жөнөкөй ачык / жабык контроль керек
- Чыгым - бул эң негизги тынчсыздануу
- Колдонмо шок жана титирөөгө чыдай алат
- Так көзөмөл талап кылынбайт
Пропорционалдык клапандарды тандаңыз
- Сизге өзгөрүлмө ылдамдык же позицияны көзөмөлдөө керек
- Жылмакай иштөө маанилүү
- Энергия натыйжалуулугу
- Орточо тактык жетиштүү
- Өнөр жай чөйрөсүндө иштөө
Серво клапандарын тандаңыз Качан:
- Ультра жогорку тактык талап кылынат
- Абдан тез жооп керек
- Баасы аткаруунун экинчи
- Сиз абдан таза гидравликалык суюктукту сактай аласыз
- Колдонмо аны талап кылат (Aerospace, тестирлөө)
Сиз билишиңиз керек болгон негизги ченемдер
Пропорционалдык клапанды тандап жатканда, бир нече натыйжалуулук ченемдери сиздин арызыңызда канчалык деңгээлде иштей тургандыгын аныктайт.
Агым жана басым рейтинги
Максималдуу агым чен
- Адатта, стандарттык басымдын төмөндөшүндө (5 бар же 70 PSI сыяктуу) көрсөтүлгөн
- Типтүү диапазондор: 7-1000 л / мин (2-260 GPM)
- Сиздин актуатордун ылдамдыгына жараша тандап алыңыз
Максималдуу басым
- Иштеп жаткан басымдын чеги
- Типтүү диапазондор: 280-400 бар (4000-5800 psi)
- Тутумуңуздун максималдуу басымынан ашып кетиши керек
Басым тамчы
- Бааланган агымдагы клапан аркылуу жоголгон басым
- Төмөнкү натыйжалуулук үчүн жакшы
- Типтүү: 5-35 бар (70-500 psi)
Тактык жана кайталанма
Гистерезис
Ар кандай багытта бир эле чекитке жакындаганда
- Типтүү: 2-5% толук масштаб
- Тактык үчүн төмөнкүдөй жакшы
Сызыктуу
Клапандын агымы кандайча киргизилген сигналга кандай карайт
- Типтүү: ± 2% толук масштабдын
- Сызыктуу клапандар көзөмөлдөө оңой
Кайталанма
Бир эле киргизүү сигналына кайтып келгенде ырааттуулук
- Типтүү: ± 1-3% толук масштаб
- Ырааттуу өндүрүш үчүн маанилүү
Deadband
Эч кандай натыйжа бербеген киргизүү сигналынын диапазону
- Типтүү: Толук сигналдын 2-5%
- Шпал менен жабыркаган, мөөр басуу үчүн зарыл
Аткаруу стол
| Клапан түрү | Агым диапазону | Басым | Жооп убактысы | Гистерезис | Булгануу | Салыштырмалуу баасы |
|---|---|---|---|---|---|---|
| Негизги пропорционалдуу | 7-100 л / мин | 280 тилке чейин | 20-100 мс | 3-5% | Бийик | 2-4x |
| Жабык цикл пропорционалдык | 7-1000 L / мин | 350 барга чейин | 10-50 мс | 1-2% | Бийик | 4-8x |
| Servo-пропорционалдуу | 10-500 л / мин | 350 барга чейин | 5-20 мс | <1% | Орточо | 8-15x |
| Чыныгы сервер | 5- |
