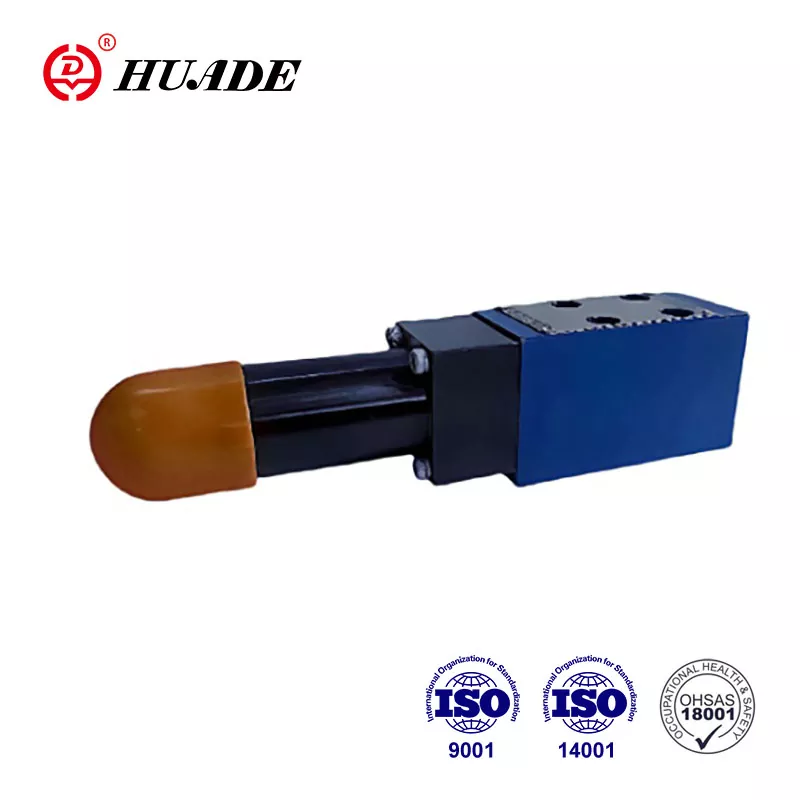

DZ 5 DP басым ырааттуу клапаны белгиленген басымдагы экинчи системага мунай багыттоо үчүн колдонулат.
Рексроттун алдыңкы технологиясын ишке киргизүүдөн улам Huade® гидроклапандары Rexroth менен иштеши жана сапаты боюнча шайкеш келет. Баасы акылга сыярлык. фабрика өнүмдөрдүн жогорку аткарууну камсыз кылуу үчүн дүйнөнүн ар тарабынан өнүккөн өндүрүштүк жабдууларды жана катуу сыноо системалары бар.
|
Техникалык маалыматтар |
|
|
Кирүүчү басым, порт P, B (X） (МПа) |
210 чейин; 31,5ке чейин кайра клапансыз |
|
Чыгуу басымы, порт А (МПа) |
31,5ке чейин |
|
Артка басым, порт T (МПа) |
6.0 чейин |
|
Максималдуу агым (л/мин) |
30га чейин |
|
Суюктуктар |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|
Илешкектүүлүк диапазону (мм ²/с) |
10~800 |
|
Суюктуктун температурасы диапазону (℃) |
-30дан +80ге чейин |
|
Суюктуктун тазалыгы (мм) |
Суюктуктун тазалыгы NAS 1638 Класс 9 боюнча суюктуктун булгануусунун уруксат берилген максималдуу даражасы |
Өзгөчөлүктөрү:
▶ Кошумча монтаждоо үчүн
▶ Алдыңкы фланецти орнотуу
▶ 5 басым диапазону
▶ 4 түрдүү жөндөө элементтери
. Айлануучу баскыч
. Жең алты бурчтуу жана коргоочу капкак
. Масштаб менен кулпуланган айланма баскыч
. Масштаб менен айлануучу баскыч
▶ Кошумча кайтарылбаган клапан
▶ Монтаждоо үлгүсү DIN 24 340, кошумча плиталар үчүн С формасы
Колдонмо:
Бул DZ 5 DP басым ырааттуулугу клапан көп көтөрүү жана транспорттук машиналар, курулуш машиналары, өнөр жай транспорт, станок, кемелер, металлургия жана башка жабдуулардын гидротехникалык системаларында колдонулушу мүмкүн.
1. DZ 5 DP басым ырааттуу клапанынын бөлүмү жана символу
DZ 5 DP типтеги клапандар түз башкарылуучу ырааттуу клапандар. Бул типтеги клапандар негизинен корпустан (1), башкаруучу катушкадан (2), пружиналардан (3) жана басымды жөндөөчү элементтен (4) жана зарыл болсо, кошумча кайтарымсыз клапандан (5) турат.
Клапан май өткөргөн басым басым жөндөө элементинде (4) орнотулган. Пружиналар (3) башкаруу спулун (2) баштапкы абалында кармап турат, ал эми клапан жабык бойдон калат. Р портундагы басым бургулоо (6) жана реактивдүү (7) аркылуу башкаруучу пружинага (3) карама-каршы жактагы катушканын иштөө аймагына өтөт.
P портундагы басым белгиленген мааниге жеткенде, спул P портун А портуна туташтыруу үчүн пружинага каршы жылат.
Бул үчүн сигнал P портунан бургулоо (6) аркылуу ичтен өтөт.
Мунай азыр А портуна туташтырылган системага өтөт, бирок Р портундагы басым төмөндөбөйт.
Пилоттук май B(X) порту аркылуу сырттан да берилиши мүмкүн.
Клапанды колдонууга жараша, пилоттук майдын кайтарылышы сырттан T(Y) порту аркылуу же ички болушу мүмкүн.
А портунан Р портуна мунайдын эркин кайра агымын камсыз кылуу үчүн, зарыл болсо, кайтарылбаган клапан (5) кошулушу мүмкүн.
DZ5DP-3-10B түзүмү
DZ 5 DP-10B символдору
