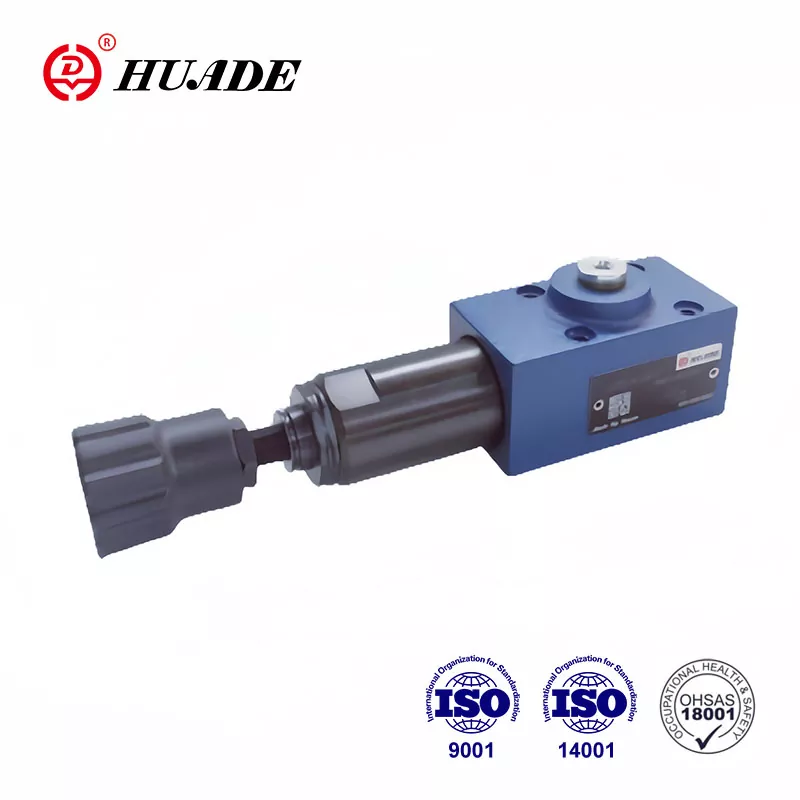

Басым ырааттуулугу клапаны DZ 6 DP

Huafilter DZ 6 DP басым ырааттуулугун клапан менен камсыз кылуу боюнча адистешкен кытай жеткирүүчү болуп саналат. Huade Hydraulic ыйгарым укуктуу дистрибьютору катары, биздин максатыбыз жогорку аткаруу гидротехникалык басым клапандар менен кардарларды камсыз кылуу болуп саналат. Huade Hydraulic Кытайдагы негизги ишкана болуп саналат. Анын продуктылары кардарлардын арасында жакшы кадыр-баркка ээ. Huade® Кытайда ишенимдүү бренд болуп саналат. Huade® басым клапанынын баасы акылга сыярлык. Бизди тандоо - бул жогорку сапаттагы жана арзан баада гидравликалык продукцияны тандоо дегенди билдирет.

Продукт Description

клапан түрү DZ 6 DP түз башкарылуучу басым ырааттуулугу клапан болуп саналат. Rexroth менен эки узак мөөнөттүү жана терең кызматташуу аркылуу Huade® гидравликалык басым клапандары Rexroth менен иштөөдө дал келе алат. Бул басым ырааттуулугу клапан көп көтөрүү жана транспорттук машиналар, курулуш машиналары, өнөр жай транспорт, станок, кемелер, металлургия жана башка жабдуулардын гидротехникалык системасында колдонулушу мүмкүн.

DZ 6 DP басым ырааттуу клапанынын продукт параметри

Техникалык маалыматтар
Кирүүчү басым, порт P, B (X） (МПа)	31,5ке чейин
Чыгуу басымы, порт А (МПа)	21.0 чейин
Артка басым, порт T (МПа)	16.0 чейин
Максималдуу агым (л/мин)	60га чейин
Суюктуктар	Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн)
Илешкектүүлүк диапазону (мм ²/с)	10~800
Суюктуктун температурасы диапазону (℃)	-30дан +80ге чейин
Суюктуктун тазалыгы (мм)	Суюктуктун тазалыгы NAS 1638 Класс 9 боюнча суюктуктун булгануусунун уруксат берилген максималдуу даражасы
Макс.агым (л/мин)	60га чейин

Продукттун өзгөчөлүгү жана басым ырааттуу клапанынын колдонулушу DZ 6 DP

Өзгөчөлүктөрү:

▶ Кошумча монтаждоо үчүн

▶ 5 басым этаптары

▶ 4 Жөнгө салуу элементтери:

. Айлануучу баскыч

. алты бурчтуу жана коргоочу капкак менен баш бурамасы,

Масштаб менен кулпуланган айланма баскыч

Масштаб менен айлануучу баскыч

▶ Текшерүү клапаны, кошумча

▶ Монтаждоо үлгүсү DIN 24 340, форма A, ISO 4401 жана CETOP - RP 121H

Колдонмо:

Басым ырааттуулугу клапан DZ 6 DP экинчи системаны басымга көз каранды туташтыруу үчүн колдонулат.

DZ 6 DP басым ырааттуу клапанынын бөлүмү жана символу

Кезектетүү басымын орнотуу жөндөө элементи (4) аркылуу ишке ашырылат.

Пружина (3) башкаруучу катушканы (2) нейтралдуу абалда кармап турат, клапан жабылган. Р каналындагы басым башкаруу линиясы (6) аркылуу пружинага (3) карама-каршы башкаруучу катушканын (2) катушка бетинде болот.

Р каналындагы басым пружинанын (3) белгиленген маанисине жетсе, башкаруучу спул (2) солго жылдырылат жана Р менен А байланышы ачылат. А каналындагы система Р каналында басымдын төмөндөшүсүз туташтырылган.

Башкаруу сигналы ички Р каналынан башкаруу линиясы (6) аркылуу же сырттан В (X) порту аркылуу келип чыгат.

Клапанды колдонууга жараша майдын агып чыгуусу сырттан T(Y) порту аркылуу же ички А аркылуу болот.

структурасы DZ 6 DP 1 -50B

DZ 6 DP-10B символдору
