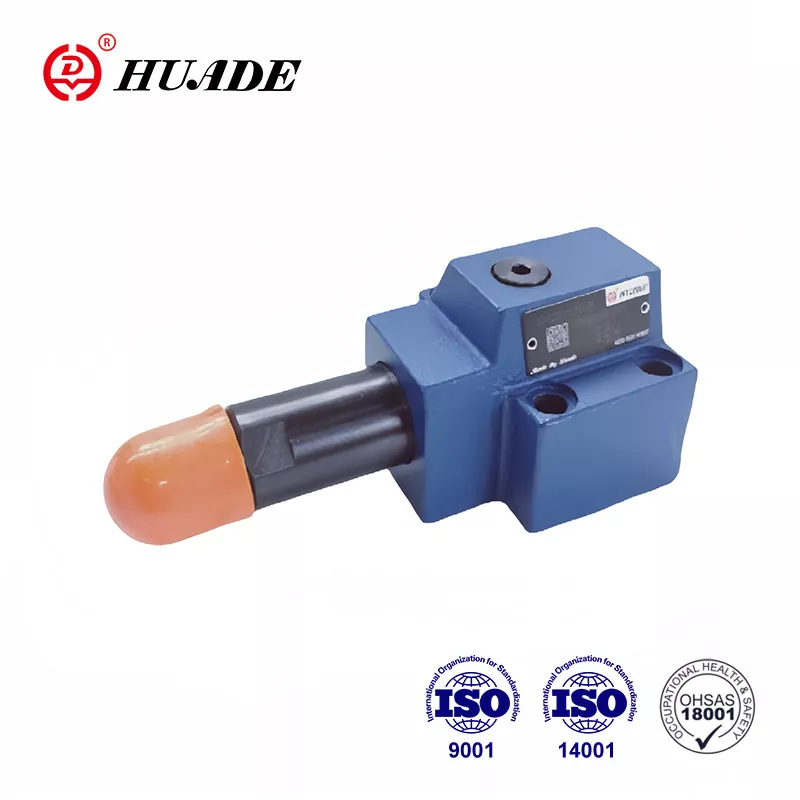

басым ырааттуулугу клапан түрү DZ 10 DP түз башкарылуучу басым ырааттуулугу клапан болуп саналат. Ал экинчи системанын басымга көз каранды ырааттуулугу үчүн колдонулат. Кытайда жана чет өлкөлөрдө жогорку сапатта жана арзан баада жапайы сатылат. Huade® басым ырааттуулугу клапан толугу менен гидротехникалык тармагында эл аралык стандарттарга жооп берет. өнүккөн Rexroth технологиясын киргизүү менен, Huade® гидротехникалык клапандар аткаруу боюнча Rexroth менен шайкеш келет.
|
Техникалык маалыматтар |
|
|
Кирүүчү басым, порт P, B (X） (МПа) |
31,5ке чейин |
|
Чыгуу басымы, порт А (МПа) |
21.0 чейин |
|
Артка басым, порт T (МПа) |
16.0 чейин |
|
Максималдуу агым (л/мин) |
80ге чейин |
|
Суюктуктар |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|
Илешкектүүлүк диапазону (мм ²/с) |
10~800 |
|
Суюктуктун температурасы диапазону (℃) |
-30дан +80ге чейин |
|
Суюктуктун тазалыгы (мм) |
Суюктуктун тазалыгы NAS 1638 Класс 9 боюнча суюктуктун булгануусунун уруксат берилген максималдуу даражасы |
|
Макс.агым (л/мин) |
80ге чейин |
Өзгөчөлүктөрү:
▶ Кошумча монтаждоо үчүн
▶ 4 басым рейтинги
▶ 4 жөндөө элементтери:
. Айлануучу баскыч
. Жең алты бурчтуу жана коргоочу капкак
. Масштаб менен кулпуланган айланма баскыч
. Масштаб менен айлануучу баскыч
▶ Манометр туташтыруу менен
▶ Текшерүүчү клапан, кошумча
▶ Монтаждоо үлгүсү DIN 24 340, D формасы, ISO 5781 жана CETOP - RP 121H
Колдонмо:
Бул басым ырааттуулугу клапан DZ 10 DP көп көтөрүү жана транспорттук машиналар, курулуш машиналары, өнөр жай транспорт, станок, кемелер, металлургия жана башка жабдуулардын гидротехникалык системаларында колдонулушу мүмкүн.
Кезектин басымы жөндөөчү элемент (1) аркылуу орнотулат.
Кысуучу пружина (2) башкаруучу катушканы (3) баштапкы абалында кармап турат, клапан жабык. А портундагы басым башкаруу линиясы (4) аркылуу кысуу пружинасына (2) карама-каршы башкаруу катушканын (3) поршендик аймагында болот. Басым кысуу пружинасында (2) белгиленген мааниге жеткенде, башкаруучу спул (3) жылдырылат жана А менен В байланышын ачат. В портуна туташтырылган система А каналындагы басым түшпөй ырааттуулукта турат.
Башкаруу сигналы А портунан башкаруу линиясы (4) аркылуу же тышкы X туташуусу аркылуу алынат.
Клапанды колдонууга жараша агып кеткен дренаждык май сырттан Y туташуу аркылуу же ички B аркылуу өтүшү мүмкүн.
түзүмү DZ 10 DP 1 -40B
DZ 10 DP-10B символдору
