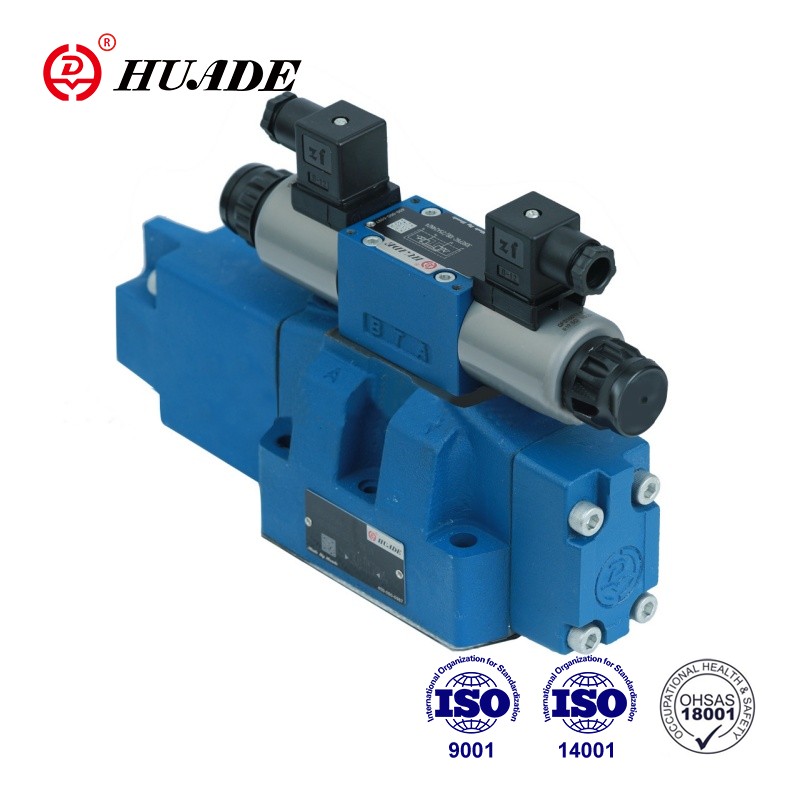

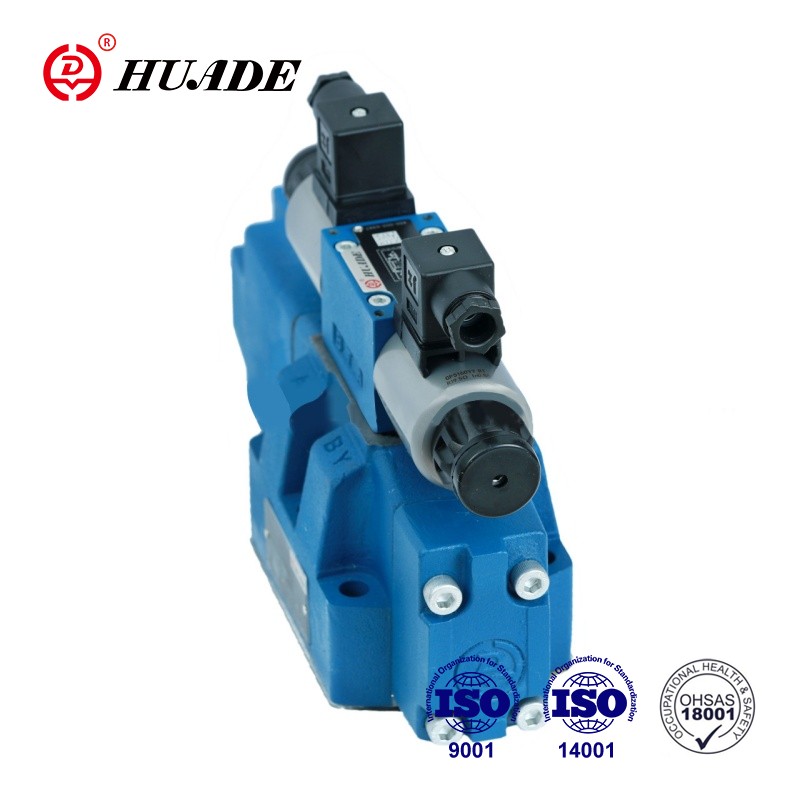

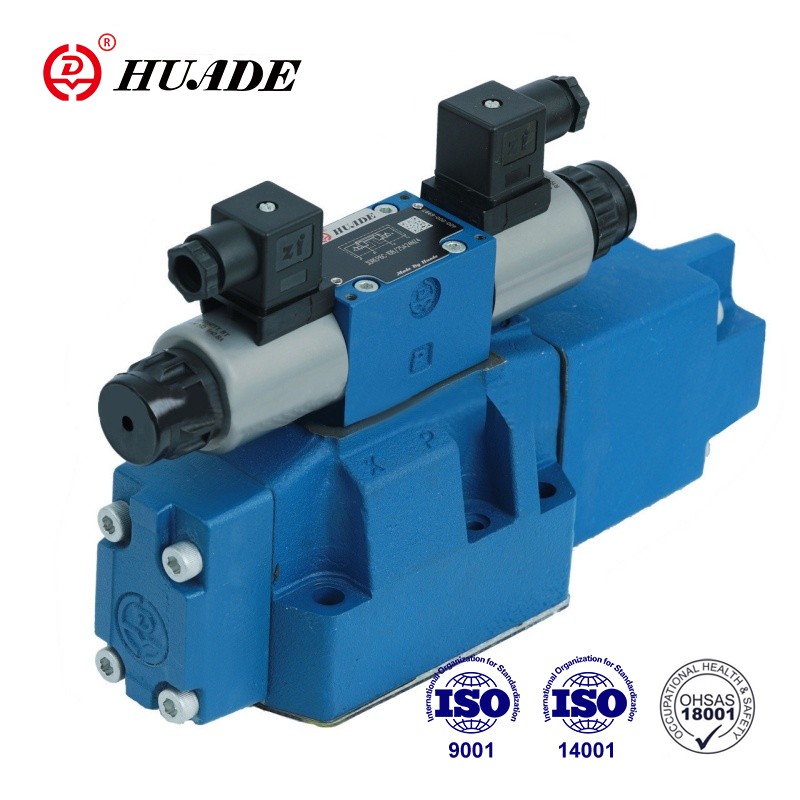

Түрү HD-4WRZ клапандары пропорционалдык электромагниттер аркылуу иштетилген 4 тараптуу клапандар. Алар агымдын багытын жана ылдамдыгын көзөмөлдөө үчүн колдонулат. Huade Hydraulic компаниясы Rexroth компаниясынан жогорку технологияны киргизди. Көп жылдык көз карандысыз изилдөөлөрдөн жана иштеп чыгуулардан кийин, Huade тарабынан чыгарылган пропорционалдык клапандар мыкты көрсөткүчкө ээ, аны жогорку деңгээлдеги бренддер менен салыштырууга болот.
| Гидротехникалык | |||||
| Номиналдуу өлчөмү | 10 | 16 | 25 | 32 | |
| Иштөө басымы | пилоттук мунай менен камсыз кылуу тышкы | 3~10 | |||
| - Пилоттук клапан (МПа) | пилоттук мунай менен камсыз кылуу ички | 10~31,5 | 10~35 | ||
| -Негизги клапан (МПа) | 31.5 | 35 | |||
| Кайтуу линиясынын басымы (МПа) | Порт T (пилоттук мунай төгүүчү тышкы) | 31.5 | 25 | 25 | 15 |
| Порт T (пилоттук мунай төгүүчү аралык) | 3 | ||||
| Порт Y | 3 | ||||
| Спулдун кыймылы үчүн пилоттук майдын көлөмү (см3) 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Кирүүчү сигналдын баскычтуу формасы үчүн X жана Y портундагы пилоттук мунай агымы (L/мин) 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Негизги клапан аркылуу агым (л/мин) | 170 | 460 | 870 | 1600 | |
| Гистерезис % | ≤6 | ||||
| Басым суюктук | DIN 51 524 боюнча минералдык oi1 | ||||
| Басым суюктуктун температура диапазону (℃) | -20~80 | ||||
| Илешкектүүлүк диапазону (мм2/с) | 20~380 | ||||
| Орнотуу | кошумча, жакшыраак горизонталдуу | ||||
| WRZ версиясы үчүн салмак... (WRZE үчүн"кошумча 0,2кг) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Электрдик | |||
| Клапан түрү | SEP | БУЛ КАЙНАП ЖАТАТ | |
| Чыңалуу түрү | DC | ||
| Макс.ток (A) | 1.5 | 2.5 | |
| Соленоиддик катушка каршылык (Ω) | 20 ℃ муздак баасы | 4.8 | 2 |
| Max.warm мааниси | 7.2 | 3 | |
| Коргоо | IP65 | ||
| Катушканын температурасы (℃) | 150гө чейин | ||
| Милдет % | 100 | ||
| Башкаруу электроникасы | HD-VT-VSPA2-50-1X/. | интегралдык башкаруу электроникасы | |
Өзгөчөлүктөрү:
▶Пилот башкарган пропорционалдуу багыттоочу клапан
▶Кошумча плиталарды орнотуу үчүн
▶Агымдын багытын жана ылдамдыгын көзөмөлдөө
▶Жазгы борборлоштурулган башкаруу спуласы
▶Бир булактан клапан жана пропорционалдык башкаруу электроникасы
Колдонмо:
HD-4WRZ клапандарынын милдети агымдын багытын жана ылдамдыгын көзөмөлдөө болуп саналат.
Клапан негизинен төмөнкүлөрдөн турат: пилоттук клапан ①, негизги катушка ④, негизги клапан ⑥ жана борборлоштуруучу пружина ③. Соленоид В күйгүзүлгөн абалда башкаруучу катушка ② оңго жылат. Пилоттук мунайдын пилоттук клапанга берилиши ички P порту аркылуу же тышкы X порту аркылуу болот. Пилоттук май пилоттук клапан аркылуу ① басым камерасына агып чыгат. жана негизги катушканы ④ электрдик кирүүчү сигналга пропорцияда жылдырат. Рдан Ага жана Вдан Тга туташуу прогрессивдүү агым мүнөздөмөлөрү бар тешик түрүндөгү кесилиштер аркылуу ишке ашырылат.
А электромагнитинин энергиясы өчүрүлгөн абалда негизги катушка солго жылат. Рдан Бга жана Адан Тга туташтыруу. Соленоидди энергиясыздандыруу, башкаруучу катушка жана пилоттук катушка ④ кайра борборго жылдырылат. кызмат орундары.
4WRZ-7X пропорционалдык багыт клапанынын символу
Пилоттук мунай менен камсыздоо
