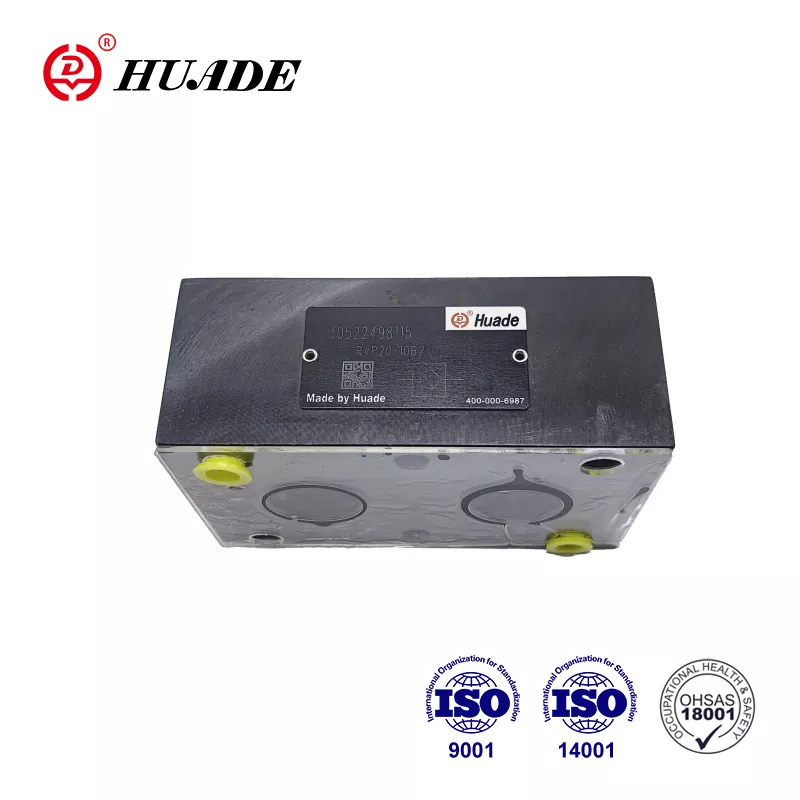

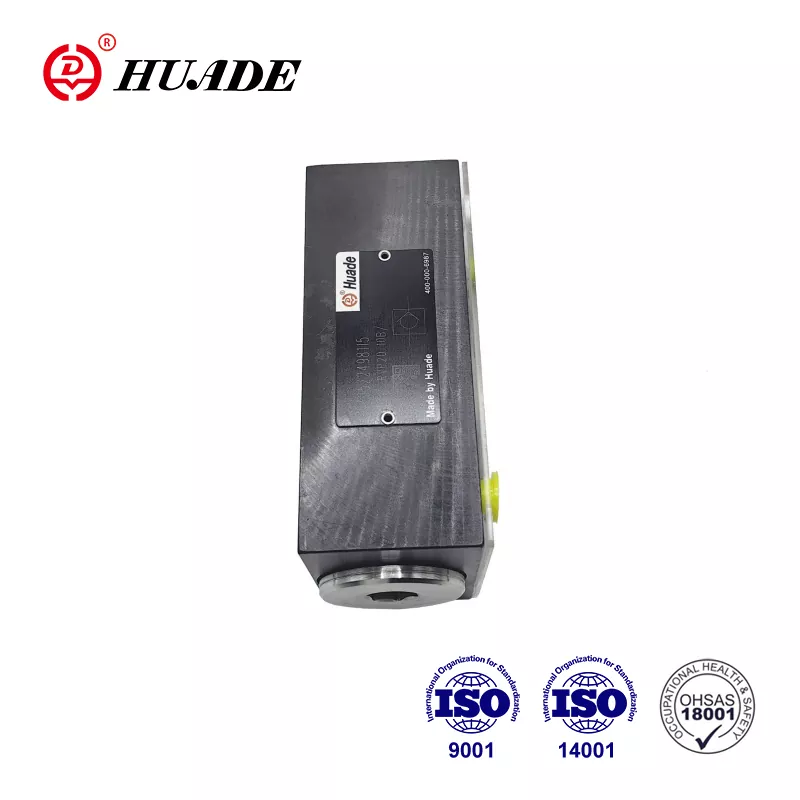

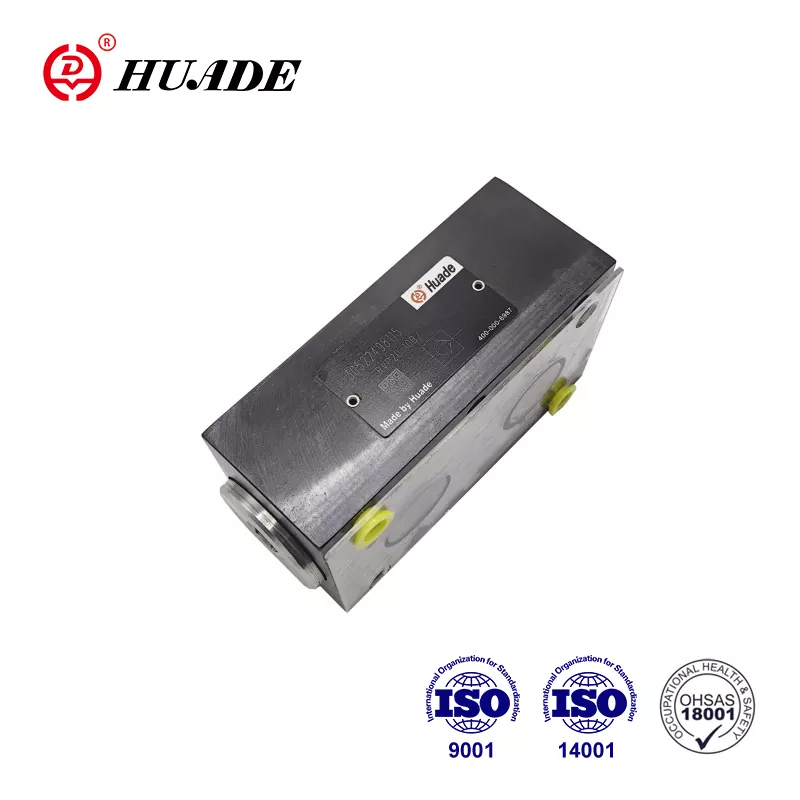

1995-жылы экинчи жолу Рексрот менен кызматташуу, Huade жогорку өндүрүмдүүлүгүн текшерүү клапаны RVP 20 толугу менен Rexroth сунуш кылган бир типтеги клапанды алмаштыра алат. Баасы акылга сыярлык. Бардык Huade® текшерүү клапан RVP 20 бир жылдык кепилдикке ээ. Фабрика ISO9001, ISO14001 жана ISO45001 өттү. Huade® текшерүү клапандары инженердик жана курулуш машиналарында, металлургияда, станоктордо жана башкаларда кеңири колдонулат. Бул Кытайдагы эски бренд.
|
Техникалык маалыматтар |
|||||||||
|
Өлчөмү |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Иштөө басымы, макс (МПа) |
31.5 |
||||||||
|
Ачылган басым (МПа) |
0.05 |
||||||||
|
Басым агымы |
минералдык майлар же фосфат эфири |
||||||||
|
Басым суюктуктун температура диапазону (℃) |
-30～+80 |
||||||||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
||||||||
|
Оңдоо позициясы |
кошумча |
||||||||
Өзгөчөлүктөрү:
▶ Кошумча туташтыруу
▶ Бир багытта агып кетпестен жабуу
Колдонмо:
Текшерүүчү клапан RVP 20 негизинен насостун чыгышында арткы басым клапаны жана айланып өтүүчү клапан катары колдонулат.
RVP 20 тибиндеги текшерүү клапанынын милдети, эң жакшысы, бир багытта агып кетүүчү агымды жабуу жана карама-каршы багытта эркин агымга уруксат берүү. структура диаграммасы төмөнкүдөй. Ал негизинен корпустан (1), попеттен (2) кысуу пружинасынан (3) жана жазгы отургучтан (4) турат. Сырткы диаметри боюнча башкарылуучу калканчтын (2) соккусу механикалык токтотуу менен чектелет. Камтылган кысуу пружинасы (3) жабуу кыймылын колдойт. Мындан тышкары, кысуу пружинасы (3) клапан аркылуу агым жок болсо да, калканчты (2) жабык абалда кармап турат.
Символ
Структура диаграммасы
①Турак жай ②Poppet ③Жаз ④Жазгы отургуч
1. Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар пломбаланып, абанын кире беришине аба чыпкасы орнотулушу керек.
3. Заводдон чыкканда пластинкасы жок өнүмдөр, эгер керек болсо, атайын буйрутма бериңиз.
4. Клапанды бекитүүчү бурамалар жогорку интенсивдүүлүк деңгээлинде болушу керек (10.9-класс). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз.
5. Клапан менен байланышкан беттин оройлугу 0,8ге чейин талап кылынат.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
