4WRTE тибиндеги пропорционалдык клапандар - бул пилоттук башкаруучу клапандар, электр абалынын пикири, интегралдык электроника (OBE) жана спулдун абалына кошумча мониторинг жүргүзүү. WRTE-4X пропорционалдык клапанын жогорку тактык, тез жооп берүү жана туруктуу башкаруу аны көптөгөн өнөр жай системаларынын негизги компоненти кылат.
| Генерал | ||||||
| Өлчөмдөрү | 10 | 16 | 25 | 27 | 32 | 35 |
| Салмагы (кг) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Орнотуу абалы жана ишке киргизүү маалымат | Жакшыраак горизонталдуу | |||||
| Айлана-чөйрөнүн температурасы диапазону (°C) | -20...+50 | |||||
| Максималдуу сактоо убактысы (жыл) | 1 *(сактоо шарттары сакталса; 07600-В колдонуу нускамаларын караңыз) | |||||
| EN ISO 13849 Years ылайык MTTF баалуулуктары | 150 (көбүрөөк маалымат алуу үчүн 08012 маалымат баракчасын караңыз) | |||||
| Анын сыноолору DIN EN 60068-2-6 боюнча | 10.. 2000 Гц /максималдуу 10 г/10 цикл /3 ок | |||||
| DIN EN 60068-2-64 боюнча ызы-чуу сыноо | 20... 2000 Гц/10 гС /30 г чоку/30 мин. /3 ок | |||||
| DIN EN 60068-2-27 боюнча транспорттук сокку | 15 г / 11 мс /3 шок /3 өгүз | |||||
| DIN EN 60068-2-30 боюнча нымдуу жылуулук, циклдик | Вариант 2 +25°C ... +55C, 90% ... 97% салыштырмалуу нымдуулук, 2 цикл 24 саат | |||||
Өзгөчөлүктөрү:
▶Ишенимдүүлүктү жана коопсуздукту жогорулатуу үчүн дизайн
пилоттук башкаруу клапан тарабынан негизги этаптын башкаруу камераларында 1.Automatic басым ордун толтуруу
2.Башкы этаптын башкаруу спуласы жазгы борборлоштурулган борбордук абалда жана/же офсеттик абалда
3.Optionally спулдун абалына мониторинг жүргүзүү менен
▶Ийкемдүү - абалды, ылдамдыкты жана басымды көзөмөлдөө үчүн ылайыктуу
▶Так - жогорку жооп сезгичтиги жана аз гистерезис
Колдонмо:
пропорционалдык багыттагы клапан WRTE-4X мунай химиялык, автомобиль өндүрүшүндө, акылдуу жабдууларда, электр энергиясын өндүрүүдө, металлургия тармагында жана башка тармактарда кеңири колдонулушу мүмкүн.
WRTE-4X клапаны негизинен 3 негизги жыйындардан турат:
1.Турак жай (1) негизги баскычты башкаруу спулу (2) жана кошумча спулдун абалына мониторинг (13)
2. Интегралдык электроника (кошумча электроникалык коргоо мембранасы менен (14)) негизги баскычтын индуктивдүү позициясын өзгөрткүч (3) менен
3.Пилоттук башкаруу клапаны (4) башкаруу спулу/розетка бирдиги (5), индуктивдүү абалды өзгөрткүч (6) жана негизги этаптын башкаруу спулунун (2) борбордук абалына басымды кайтаруу.
Затсызданган пропорционал электромагниттери (7; 8) менен борборлоштурулган пружина (9) жана басымдын кайтарылышына байланыштуу негизги баскычтын башкаруу спулунун (2) борбордук абалы. Негизги баскычтын башкаруу катушкасын (2) пилоттук башкаруу клапаны аркылуу башкаруу (2) 4)→ негизги баскычтын башкаруу катушкасы (2) жөнгө салынган тартипте жайгаштырылат. Пилоттук башкаруу клапанынын (4) башкаруу катушкасын пропорционалдык электромагниттердин (7;8) соленоиддик күчүн өзгөртүү аркылуу башкаруу. Команданы жана Интегралдык электроникадагы чыныгы баалуулуктар. Пилоттук мунай пилоттук башкаруу клапанына ичтен P порту аркылуу же сырттан X порту аркылуу Пилоттук мунай Т порту аркылуу ички же сырттан Y аркылуу резервуарга кайтып келет. O V буйругунун мааниси менен электроника негизги баскычты башкаруу спулу (2) борбордук абалда.

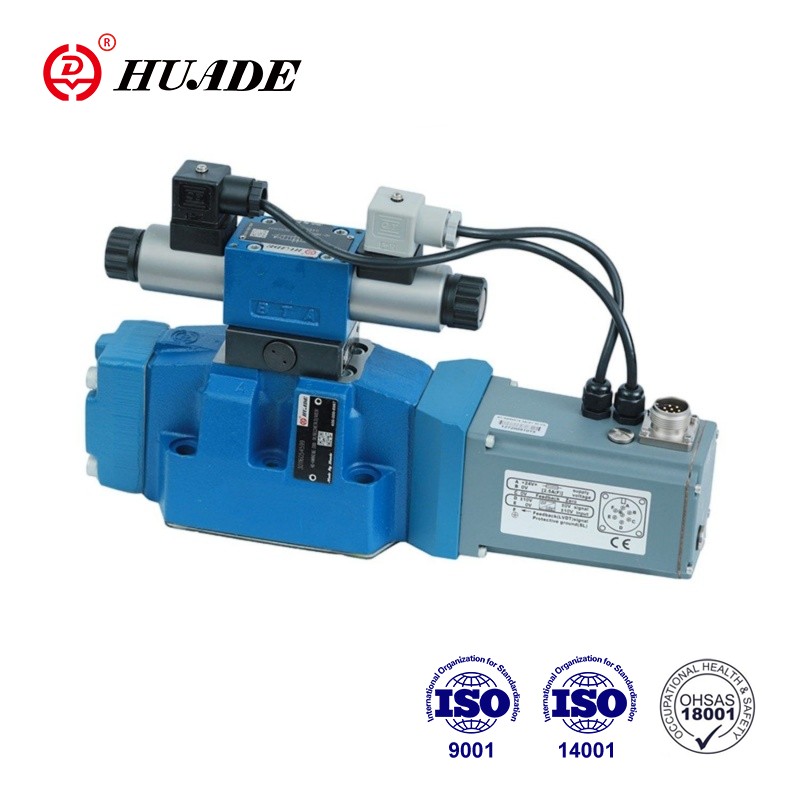

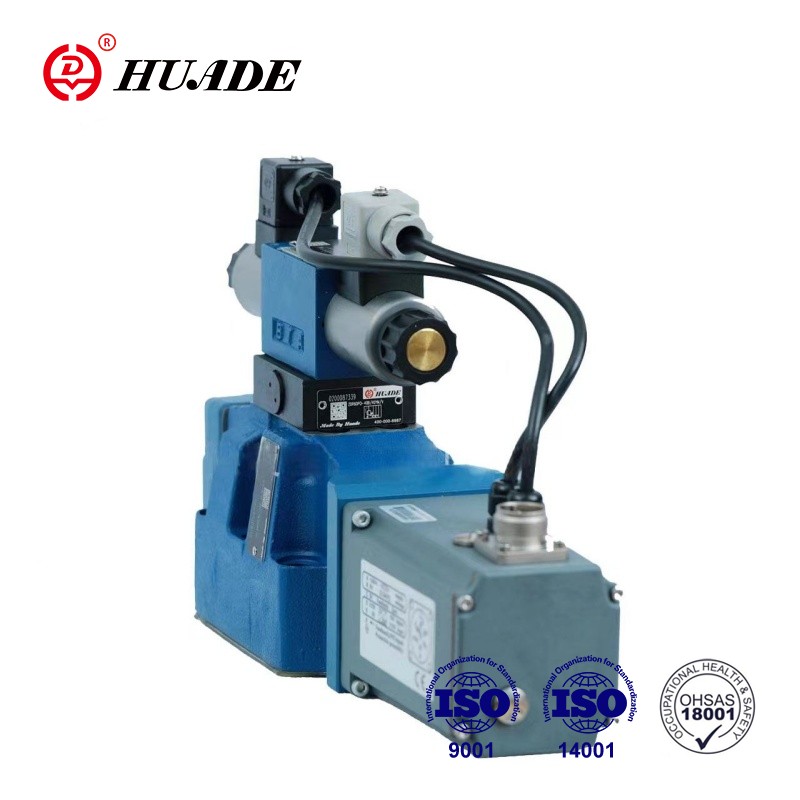

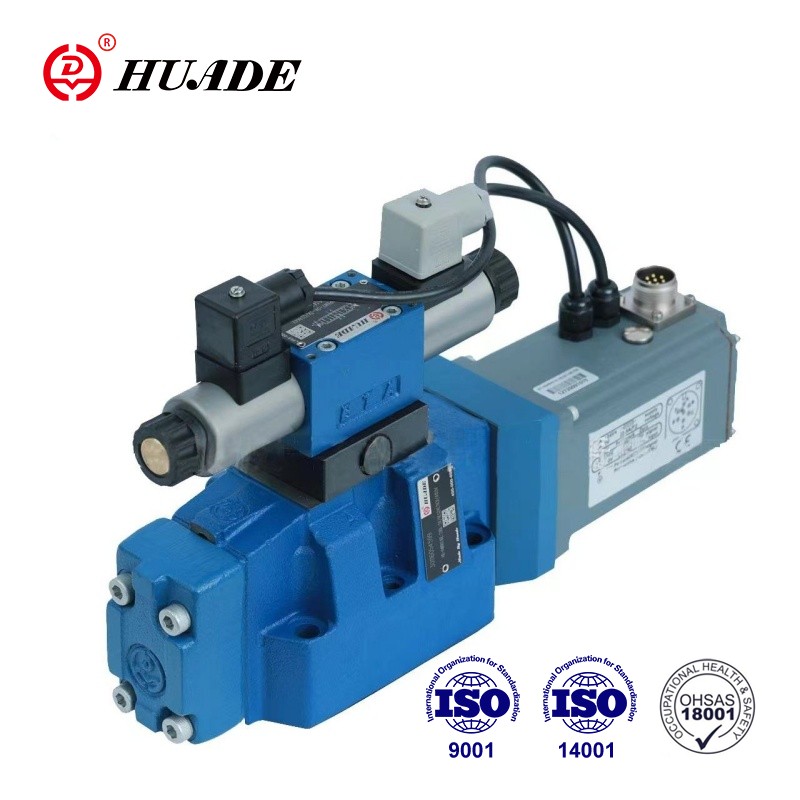

символу Пропорционалдык багыттагы клапан WRTE-4X
