Бул клапандар биздин айланабызда. Сиз аларды экскаваторлордун казып жаткандыгын казуу борборлорунда таба аласыз, кампалардагы кыймылдап турган кутучаларды, ал тургай учак контролдоо тутумдарында тургай. Бул клапандар болбосо, оор машиналар контролдоо мүмкүн эмес.
Бул клапандар кандайча иштейт?
Негизги бөлүктөр
Ар бир гидравликалык багыт контролдук клапаны биргелешип иштеген үч ачкыч бөлүктөрү бар:
1. клапан денеси
Клапан денеси баары болуп жаткан үйгө окшош. Адатта, ал темир же алюминий сыяктуу күчтүү материалдардан жасалат. Ичинде портторду кылдаттык менен бургуланган тешиктер бар. Бул порттордун атайын аталыштары бар:
- Порт:Кысымга алынган суюктук
- T port:Суюктук танкка кайтып келген жерде
- А жана В портулары:Суюктук цилиндрди же мотордорду жылдыруу үчүн
2. Контролдук элемент
Бул суюктукту башкарган кыймылдаган бөлүгү. Эки негизги түрү бар:
Шре:Тегерек, жылып, сүлгү менен карандаш окшойт. Ал артка жылып, суюктуктун ар кандай жолдорун ачып, жабат.
Поппет:Бөтөлкөдөгү корк сыяктуу иштеген конус формасындагы бөлүк. Ал жабык болгондо, ал суюктук менен суга салынат, бирок суюктукка жол ачат.
3. Актуатор
Бул контролдук элементти козгойт. Жалпы түрлөрү төмөнкүлөрдү камтыйт:
- Клапанды коопсуз абалга түртүп турган булактар
- Соленоиддер (электр магниттери)
- Кол менен өтүү үчүн кол менен рычагдар
- Тутумдун өз басымын колдонгон учкуч контролдор
Суюктук агымы кандай
Гидравликалык цилиндр менен жөнөкөй мисалды колдонолу:
Нейтралдуу позиция:Клапан ортоңку абалда болгондо, цилиндр болот. Клапан дизайнына жараша суюктук бөгөттөлүшү мүмкүн же резервуарга кайтып барууга уруксат берилиши мүмкүн.
Орнотуу позициясы:Клапан басым портун (П) портун концерт коюп, цилиндрди узартуу үчүн суюктукту жөнөтүү үчүн, суюктукту жөнөтүү үчүн байланыштырат. Ошол эле учурда, цилиндрдин аркы өйүзүндөгү суюктук В порту аркылуу борт (t) аркылуу агат.
Резервдик позиция:Азыр клапан бүртүктөрү. Цилиндрди алуу үчүн В портуна барып, суюктукту порттан кайтарып берет.
Гидравликалык багыттоочу көзөмөлдүн клапандарынын түрлөрү
Ички дизайн боюнча
Spool Valves
Булар эң кеңири таралган түрү. Аралык агымдарды жаратуу үчүн клапандын слайддары.
Жакшы ойлор:
- Бир нече позиция менен татаал операцияларды көтөрө алат
- Суюктуктун агымына каршылык
- Ар тараптуу жана кеңири колдонулган
Анчалык жакшы эмес:
- Кичинекей боштуктар, суюктукту ичкиле
- Суюктук ыплас болсо, тыгылып калышы мүмкүн
Поппет клапандары
Бул конусту же топ формасындагы элементтерди отургучтан мөөр баскан.
Жакшы ойлор:
- Ички агып кетпеген дээрлик жок
- Кир суюктук менен жакшы иштөө
- Оор жүктөрдү өткөрүү үчүн сонун
Анчалык жакшы эмес:
- Жөнөкөй / өчүрүү функциялары менен чектелген
- Иштөө үчүн көбүрөөк күч керек
Алардын кандайча иштешкени менен
Кол менен клапандар:Рычагдарды, бүктөмдөрдү же баскычтарды колдонуп, кол менен башкарылат. Жөнөкөй жана ишенимдүү, бирок аларды иштетүү үчүн кимдир бирөө болушу керек.

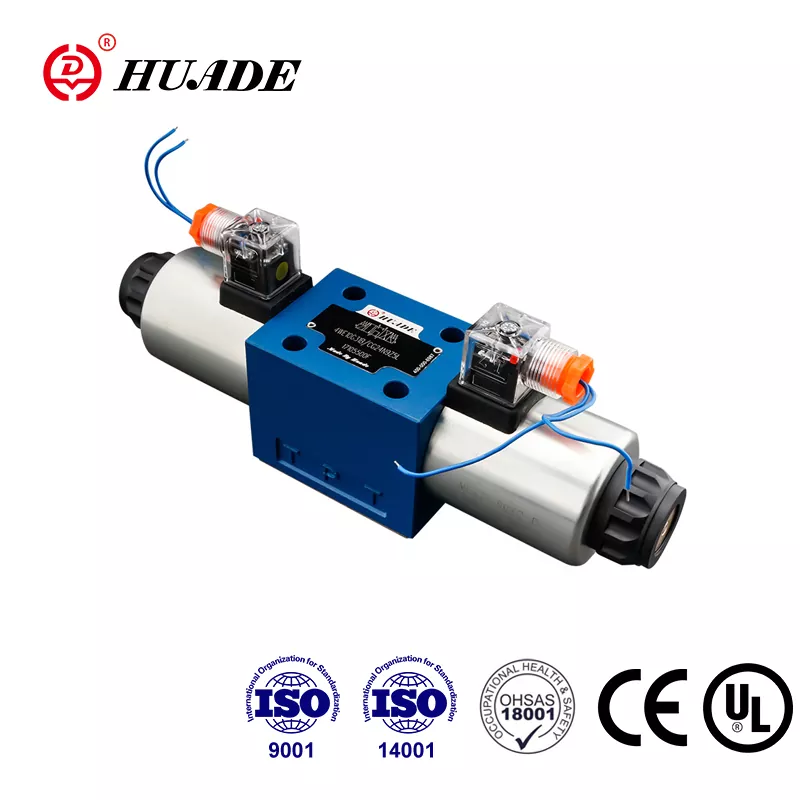

Соленоид клапандары:Иштетүү үчүн электр кубатын колдонуңуз. Булар автоматташтырылган системалар үчүн жеткилең жана компьютерлер тарабынан көзөмөлгө алынышы мүмкүн.
Пилоттук иштетүүчү клапандар:Негизги клапанды жылдыруу үчүн тутумдун өз гидравликалык басымын колдонуңуз. Бул чоң клапанды көзөмөлдөө үчүн кичинекей клапанды колдонууга окшош - жогорку агымдагы тиркемелер үчүн сонун.
Башкаруу тактыгы менен
Артынан / Off клапандар:Жөнөкөй которгучтар толугу менен ачык же толугу менен жабылган. Жарык которуштуруу сыяктуу - бул же андан тышкары.
Пропорционалдык клапандар:Булар жарым-жартылай, чырактар үчүн DIMMER которгуч сыяктуу ачылышы мүмкүн. Канчалык көп контролдук сигналды буруп, клапан ошончолук ачат. Бул сизге ылдамдыкты башкарууда.
Сервто клапандар:Аба кемелерине же тактык менен өндүрүштүк жабдууларга окшогон адилеттүү көзөмөлгө алуу үчүн колдонулган эң так түрү.
Маанилүү функцияларды жана мүнөздөмөлөр
Борбордун функциялары
Тышкы клапандар үчүн бейтарап (борбордун) позициясында эмне болот:
Жабык борбор:Бардык порттор бөгөттөлгөн. Бул цилиндрди ордуна кулпулайт, бирок насостун ишин катуу кылат.
Ачык борбор:Басым порту танктын туташуулары. Бул насосту кысымсыз чуркап, энергияны үнөмдөйт, бирок цилиндр дрип кетиши мүмкүн.
Тандем Борбору:Жүктөө өткөрүү менен бир аз энергияны үнөмдөгөн компромисс.
Негизги көрсөткүчтөрдүн номери
- Басым рейтинги:Кантви канчалык кысым көрсөтөт. Адатта PSI же тилкеси менен өлчөнөт.
- Агындын ставкасы:Мүнөтүнө канча суюктук өтүшү мүмкүн. Адатта, адатта, мүнөтүнө (GPM) же мүнөтүнө литрлер менен өлчөнөт.
- Жооп убактысы:Кантри контролдук сигналга кандай батат. Тез кыймылдаган өтүнмөлөр үчүн маанилүү.
- Басым тамчы:Кантри аркылуу суюктук агым катары канча басым жоголот. Натыйжалуулук үчүн төмөнкү жакшы.
Клапан символдору жана стандарттар
Инженерлер гидравликалык диаграммалардын клапандарын көрсөтүү үчүн атайын символдорду колдонушат. Бул символдор эл аралык стандарттарды ээлешет (ISO 1219) Дүйнө жүзүндөгү инженерлер аларды түшүнө алышат.
Клапан символу:
- Ар бир позицияны чагылдырган кутучалар
- Жебелер
- Бөгөттөлгөн жолдорду көрсөткөн T-белгилери бар сызыктар
- Тамга (P, T, A, B) портторду белгилөө
- Спрингс жана Соленоиддер үчүн символдор
Мисалы, "4/3 клапан" 4 портторду жана 3 позицияны билдирет.
Жалпы колдонмолор
Курулуш жабдуулары
Экскаваторлор бир нече багытка контролдук клапандарды колдонууга бир нече багыттоочу клапандарды колдонушат, бум, колу, чакасын жана издерди өз алдынча колдонушат. Операторлор пропорционалдык клапандарга жылмакай көзөмөлдөө үчүн сигналдарды жөнөтүүчү джойстиктерди колдонушат.
Өндүрүү
Ассамблея линиясы роботтук курал-жарактарды, престтерди жана конвейердик тутумдарды көзөмөлдөө үчүн бул клапандарды колдонуңуз. Соленоиддик иштетилген клапандар компьютердик буйруктарга так жооп берет.
Айыл чарбасы
Заманбап тракторлор пропорционалдык клапан блокторун соко жана орокат сыяктуу көзөмөлдөө үчүн колдонушат. Айрым тутумдар автоматташтырылган талаа жумушу үчүн GPS менен биригишет.
Aerospace
Учак учуу көзөмөлү үчүн өтө ишенимдүү серво клапандарын колдонушат. Бул клапандар өзгөчө шарттарда да кемчиликсиз иштеши керек.
Мыкты өндүрүүчүлөр
Bosch Rexroth:Алдыңкы электроника жана мониторинг мүмкүнчүлүктөрү бар жогорку сапаттагы клапандар менен белгилүү.
Parker Hannifin:Негизги өнөр жай клапалардан адистештирилген мобилдүү жабдык клапандарга чейинки кеңири спектрин сунуштайт.
Итон (Викерс):Оор абалда болгон чагандалар менен белгилүү, бул көптөн бери оор шарттарда.
Данфосс:Мобилдик гидравлеяда жана энергияны үнөмдөө тутумунда адистештирилет.
Hydac:COMPACT картридж клапандары жана бажы манифалдоолору менен белгилүү.
Орнотуу жана тейлөө
Туура клапанды тандоо
Бул факторлорду карап көрөлү:
- Басым жана агымдын талаптары: Тутумуңуздун муктаждыктарыңызга дал келиңиз
- Башкаруу түрү: Жөнөкөй тапшырмаларды, өзгөрүлмө ылдамдык үчүн пропорционалдуу
- Айлана-чөйрө: Сиздин шарттарыңызга ылайыктуу мөөрдөрдү жана жамааттарды тандаңыз
- Коопсуздук: коопсуз операцияны камсыз кылган функцияларды тандаңыз
Жалпы көйгөйлөр жана чечимдер
Клапан иштебейт:
- Solenoid клапандары боюнча электрдик байланыштарды текшериңиз
- Пилоттук иштетүүчү клапандыктар үчүн гидравликалык басымды текшериңиз
- Механикалык тоскоолдуктарды изде
Жай же эрцикалык операция:
- Таза же ыплас гидравликалык суюктукту алмаштырыңыз
- Системада аба үчүн текшериңиз
- Эскилиги жеткен клапан компоненттерин текшериңиз
Тышкы агым:
- Эскилиги жеткен мөөрдү жана шейшепсиндерди алмаштырыңыз
- Монтаж жер бетиндеги тегиздигин текшериңиз
- Туура болт моментин текшериңиз
Мыкты тажрыйбалар
Орнотуу:
- Орнотуу учурунда бардыгын таза кармаңыз
- Тез шейшептер жана мөөрдү кошуу
- Белгиленген момент маанилерине болттарды тартыңыз
Операция:
- Негизги функцияны текшерүү үчүн төмөн басымдан баштаңыз
- Тутумдун температурасын жана басымын көзөмөлдөө
- Гидравликалык суюктукту таза чыпкалоо менен тазалаңыз
Техникалык тейлөө:
- Тест клапан операциясын такай
- Гидравликалык суюктукту графикке ылайык өзгөртүү
- Деталдуу тейлөө жазууларын сактаңыз
Келечектеги тенденциялар
Гидравликалык клапан өнөр жайы өнүгүүнү улантууда:
Акылдуу клапандар:Жаңы клапандар алардын абалын жана аткарылышын билдире турган сенсорлор жана электроника кирет. Бул техникалык тейлөө керек болгондо алдын-ала айтууга жардам берет.
Энергиянын натыйжалуулугу:Өндүрүүчүлөр эксплуатациялык чыгымдарды жана айлана-чөйрөгө тийгизген таасирин төмөндөтүүгө жардам берүүчү клапандарды иштеп чыгуучу клапандарды иштеп чыгышат.
Интеграция:Вальвандар башка тутумдун компоненттери менен биригүү болуп, агып кетүү чекиттерин азайтып, орнотуу убактысын азайтып, биригишет.
Санариптик көзөмөл:Көбүрөөк клапандар санариптик контролдоо тутумдары жана интернет менен иштөө үчүн иштелип чыккан (IOT) тармактары.
Гидравликалык багыт башкармалыгынын клапандары заманбап техниканы мүмкүн болгон маанилүү компоненттер. Жөнөкөй / чечүүдөн тышкары, татаал сервсо тутумдарына, электрдик же механикалык сигналдарды башкаруучу гидравликалык күчкө айландырат.
Бул клапандар кандайча, алардын ар кандай түрлөрүн жана аларды кантип тандап, аны кантип тандоо керектиги түшүнүү, гидравликалык системалар менен иштеген адам үчүн маанилүү. Технология боюнча жетишкендиктер катары бул клапандар акылдуураак болуп, санариптик контролдук тутумдары менен биригишет.
Оор жабдууларды иштеп, автоматташтыруу тутумдарын иштеп чыкпаңыз же гидравликалык техникаларды жүргүзүү, багытындагы багыттарды башкаруучу клапандар жөнүндө билимди билүү сизге натыйжалуу жана коопсуз иштөөгө жардам берет.
Колдонмоңуз үчүн оң клапанды тандап, аны талаптагыдай сактоо менен, ишенимдүү иштөө жана узак мөөнөттүү жашоону камсыздай аласыз. Тутумдун талаптарын түшүнүү жана аларды тиешелүү клапан технологиясы менен далилдөө.
Акыйкат, күмөн санаганда, гидравликалык система боюнча адистер же клапан өндүрүүчүлөрү менен кеңешип туруңуз. Алар сиздин уникалдуу өтүнмөнүн муктаждыктары үчүн конкреттүү жетекчилик бере алышат жана оптималдуу тутумдун иштешин камсыз кылууга жардам бере алышат.
