Бульдозерди көргөндө анын жүзүн көтөргөндө же фабрика роботту көрөсүз, анча-мынча бир аз, бирок күчтүү компонент бар, бирок мунун баарын мүмкүн болгон кичинекей, бирок күчтүү компонент бар.
Бул колдонмо сиз үчүн керектүү бөлүктөр жөнүндө билишиңиз керек болгон нерселердин бардыгын, алардын муктаждыктарыңыз үчүн туура тандоо үчүн иштеп жаткандыгыңыздан баштап, сиз өзүңүздүн бардык маанилүү бөлүктөрү жөнүндө билишиңиз керек.

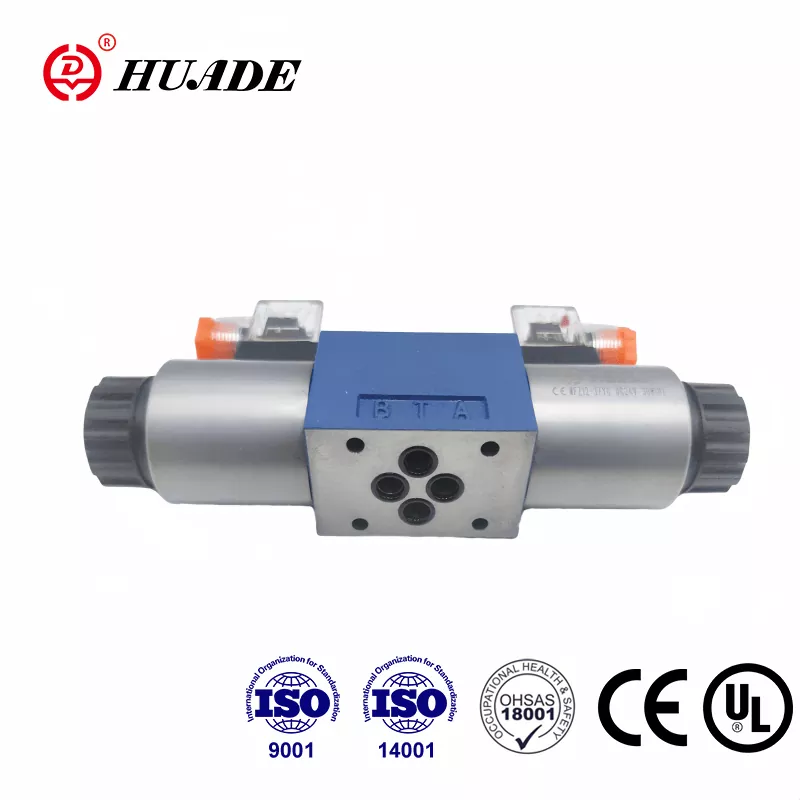

Багыттоочу клапан деген эмне?
Бекер контролду контролдоо клапаны (DCV) деп ойлойм (DCV)Суюктуктарга жол кыймылынын контролеру. Светофорго окшоп, автоунааларды кесилиште башкарат, бир DCV гидротехникалык майларды же кысылган абаны машинада ар кандай жолдор менен башкарат. Бул клапандар - бул суюктуктун "мээ" суюктукту кайдан жана качан барууга болот.
Эмне үчүн алар "Банг" клапандары деп аталат?
Көпчүлүк DCVS жарык күйгүзгүч сыяктуу иштейт - алар толугу менен же толугу менен өчүрүлөт. Ортодо эч кандай позиция жок, ошондуктан адамдар кээде аларды "Банн" клапандарын чакырышат. Алар которулганда, алар тез жана толугу менен жасашат.
Кантип багыт алуучунун клапаны кандайча иштейт?
Негизги бөлүктөр
Ар бир DCV бул негизги компоненттер бар:
Клапан денеси:Бул бардыгын чогуу кармап турган үйгө окшош. Анын ичинде суюктук агып турган каналдар бар.
Шпал же поппет:Бул агымды иш жүзүндө башкарган кыймылдаган бөлүгү. Ал жөнүндө ар кандай жолдорду ачып, жаба турган жылма эшик сыяктуу ойлон.
Ports:Булар түтүктөр тиркелген байланыш пункттары. Алар, адатта, белгиленет:
- P= Басым (суюктук келген жерде)
- T= Танк (суюктук кайтып келген жерде)
- A жана B= Актуатор порттору (суюктук иштей турган жерде)
Актюатор:Бул типтеги түрткү берет. Бул электр ширетин же суюктук басымын түртүп, туткасы болушу мүмкүн.
Ал кандайча агып турат
Актуатор шпалды козгогондо, клапандын денесиндеги ар кандай тешиктерди жана каналдарды сызат. Бул аркылуу агып кетүү үчүн жаңы жолдорду жаратат. Бул ар кандай жолдорду түзүү үчүн табышмак бөлүктөрүн калыбына келтирүү сыяктуу.
Багытталуу башкаруу клапандарынын түрлөрү
Алардын кандайча жылышы менен (ички дизайн)
Spool Valves
Булар артка жана алдыга жылып турган цилиндрдик бөлүктү колдонушат. Алар бир бөлүктү кыймылдатып, кээ бир жолдорду ачып, башкаларды жабат. Алар ар тараптуу, бирок бир аз агып кетишине жол бериңиз.
Поппет клапандары
Булар топту агып кетишине жол бербөө үчүн орунду ээлеген топ, конус же дискти колдонушат. Бөтөлкөнүн тиши жөнүндө ойлонуп көр - сиз аны алып салсаңыз, суюктук агып чыгат. Бул клапандар дээрлик эч кандай агып кетишпейт.
Айлануучу клапандар
Жыпар алуунун ордуна, булар ар кандай үзүндүлөрдү чечүү үчүн айланат. Алар ар кандай эшиктерди ачуу үчүн, алар ачкычты буруп алууну жактырышат.
Алардын кандайча иштешкени менен
Кол клапандар
Сиз буларды бир рычаг, баскычты же педал менен колдоносуз. Алар жөнөкөй жана ишенимдүү, кол менен берүүчү автоунаа сыяктуу.
Соленоиддик клапандар
Булар электрдик иштетилет. Электрдик сигналды жибергенде, магниттик шишкебек клапанды жылат. Бул сиздин клапан үчүн алыстан башкарууга окшош.
Пилоттук иштетүүчү клапандар
Булар клапанды жылдыруу үчүн суюктукту басым жасайт. Унаанын күч-кубаттуу рулду колдонуп, чоң клапанды көчүрүү үчүн көп күч керек болгондо пайдалуу.
Позициялардын жана порттордун саны боюнча
Аталышы тутуму башында чаташып жаткандай сезилиши мүмкүн, бирок чындыгында жөнөкөй:
- 2/2 клапан:2 порттор, 2 позиция (ON / OFF SWENT)
- 3/2 клапан:3 порттор, 2 кызмат орундары (бирдиктүү актердук цилиндрлер үчүн жалпы)
- 4/2 клапан:4 порттор, 2 кызмат орундары (эки жүздүү цилиндрлер үчүн стандарт)
- 4/3 клапан:4 порттор, 3 позиция (нейтралдуу орто абалды камтыйт)
Борбордун позициялары (3 орундуу клапандар үчүн)
- Ачык борбор:Бардык порттор чогулуп тутулат - үйдөгү бардык эшиктерди ачуу сыяктуу
- Жабык борбор:Бардык порттор бөгөттөлгөн - бардык эшиктерди жабуу сыяктуу
- Тандем Борбору:Басым резервдикке туташуусу, бирок актуатор порттору бөгөттөлгөн
- Float Center:Актуатор порттору танкка туташыңыз, бирок басым бөгөттөлгөн
Туура клапанды тандоо: Негизги мүнөздөмөлөр
Акысыз рейтинг (CV)
Бул сизге канча суюктун суюктугун көтөрө алат деп айтат. 1 PSI басымынын 1 минутасына (GPM) галлон катары өлчөнөт. Ал жөнүндө бакчанын шлангынын диаметри сыяктуу, чоңураак сандар көбүрөөк агымдарды билдирет.
Басым рейтинги
Бул клапан аман-эсен көтөрө турган максималдуу басым. Ал, адатта, PN350 катары белгиленет (350 бар) же PSIде. Бул чектен ашпаңыз, болбосо клапан иштебей калышы мүмкүн.
Жооп убактысы
Соленоиддик клапандар үчүн, бул тез эле орун которуштуруу, адатта, миллисекунд менен өлчөнө алат. Ыкчам кыймылдарга муктаж болгон тиркемелер үчүн тезирээк жооп убактысы жакшы.
LEAKAGE классы
Бул тарифтер клапан мөөрү канчалык деңгээлде жакшы:
- IV классы:Кээ бир агып кетүү (бааланган агымдын 0,01%)
- V классы:Төмөн агып кетүү
- VI классы:Көбүктөрдү тар (дээрлик жок)
Жөнөкөйдөн акылдуу: Башкаруу түрлөрү
On / Off Valves (Standard DCVS)
Булар биз сүйлөшкөн "Bang-bang" клапандарыбыз. Алар толугу менен ачык же толук жабылган. Алар бир бөлүктү кол коюу же цилиндрди толтуруу сыяктуу жөнөкөй тапшырмалар үчүн мыкты.
Пропорционалдык клапандар
Булар суюктуктун агымы үчүн DIMMER которгучтарга окшош. Жөн гана / өчпөсүнүн ордуна, алар агымдын ылдамдыгын көзөмөлдөө үчүн жарым-жартылай ачык болот. Бул сизге жылмакай, өзгөрүлмө ылдамдыкты көзөмөлдөө. Алар сиз жылмакай кыймылдагандыкты каалаган кран операциясы сыяктуу колдонмолорго сонун болушат.
Сервто клапандары
Булар клапан дүйнөсүнүн тактык куралдары. Алар өтө так көзөмөлдөп, так позицияны же агымдарды сактоо үчүн жооп кайтарууга жооп берет. Алар учуу симуляттары жана CNC машиналары сыяктуу жогорку мөөнөттүү колдонмолордо колдонулат.
Чыныгы дүйнөгө өтүнмөлөр
Курулуш жабдуулары
- Багдым:Boom, колун, чаканы жана айланууну көзөмөлдөө үчүн бир нече 4/3 клапанды колдонуңуз. Пилоттук башкаруучу пропорционалдык клапандар оператордун жылмакай көзөмөлүн берет.
- Buldozers:Планга бурчун жана бийиктигин контролдоо үчүн DCVS колдонуңуз, ошондой эле тректүү диск тутумдарын колдонуңуз.
Өндүрүү
- CNC машиналары:Так позициялоо үчүн шайман клаппинг жана пропорционалдуу клапандар үчүн Solonoid DCVS колдонуңуз.
- Ассамблея линиясы:Пневматикалык DCV
Айыл чарбасы
- Тракторлор:Көп олжосун клапан блокторун контролдоо соко жана мүйүздөр сыяктуу.
- Комбайндар:DCVS Control Башкасынын бийиктиги жана тазалоочу желдетүү ылдамдыгы.
Aerospace
- Учак конуу шаймандары:Сервто клапандары кеңейтүү жана таркатуу үчүн так, ишенимдүү контролдоону камсыз кылат.
- Учуу көзөмөлү:Жогорку деңгээлдеги серво клапандары учуучу зым системаларын иштетет.
Базар сереп: Эмне кылат
Глобалдык багыт боюнча контролдук клапан базары 8-10 миллиард долларга бааланат жана жылына 5-11% га өсөт. Негизги оюнчулар төмөнкүлөрдү камтыйт:
- Bosch Rexroth:КОРКУНУЧУ ГРАДЛИСТАЛДАР ЖАНА ӨНДҮРҮШҮ 4.0 Интеграция
- Parker Hannifin:Гидравликалык жана пневматикалык тиркемелер үчүн кеңири диапазондорду сунуштайт
- Eaton / Danfoss:Акылдуу клапан технологиясы бар мобилдик гидрологиялардагы күчтүү
- SMC:Пневматикалык клапан өндүрүүчүсү чакан, жогорку агымдагы дизайн
- Майрам:Инновациялык пневматикалык чечимдер, анын ичинде клип аралдары жана санариптик платформалар
- MOOG:Талап кылынган өтүнмөлөрдү талап кылуу үчүн жогорку тактык клапандары
Келечек: Smart Flatves жана өнөр жай 4.0
Акылдуу өзгөчөлүктөр
Заманбап клапандар, мониторинг жүргүзгөн сенсорлор менен акылдуураак болуп жатат:
- Температура
- Циклдердин саны
- Позицияны жооп
- Агым чендери
- Булгануу деңгээли
Санариптик интеграция
Жаңы клапандар: "сыяктуу протоколдорду колдонуу менен байланыша алышат:
- Io-link
- Ethernet / IP
- Profibus
- Modbus
Бул аларга алдын ала күтүүгө мүмкүнчүлүк берүүчү борбордук башкаруу тутумдарына диагностикалык маалыматтарды жөнөтүүгө мүмкүнчүлүк берет.
Жарыш сөздү күтүү
FALVES күтүлбөгөн жерден күтөбүз, акылдуу системалар реалдуу убакыт режиминдеги маалыматтарга негизделишин болжолдойт. Бул күтүлбөгөн убактылуу иштебей, акчаны үнөмдөйт.
Жалпы көйгөйлөрдү чечүү
Клапан иштебейт
Мүмкүн болгон себептер:Эч бир электрдик сигнал жок, күйгөн, ал эми пилоттук басым жок
Чечимдер:Чыңдоо чыңалуусун текшерүү, тесттик колдонмо жокко чыгаруу, пилоттук аба / мунай менен камсыз кылуу
Жай же жери
Мүмкүн болгон себептер:Ички агып кетүү, булганган суюктук, туура эмес клапандын көлөмү
Чечимдер:Агып кетүү, суюктукту жана чыпкаларды алмаштыруу үчүн сыноо, клапан өлчөмүн текшериңиз
Актуатор дрифтс
Мүмкүн болгон себептер:Туура эмес борбордук позиция, эскилиги жеткен олжо, тышкы агып кетүү
Чечимдер:Вальванын конфигурациясын, ички кийим үчүн сыноо, байланыштарды текшериңиз
Тышкы агып кетүү
Мүмкүн болгон себептер:Эскилиги жеткен мөөр, бош болт, сынган дене
Чечимдер:Мөөрдү алмаштыр, болт моменти текшерип, зыян келтирүү
Ызы-чуу же ысып кетүү
Мүмкүн болгон себептер:Кавитация, клапан өтө кичинекей, басым өтө жогору
Чечимдер:Суюктук деңгээлин текшерип, клапан өлчөмүн текшериңиз, Relief клапанынын орнотууларын тууралаңыз
Техникалык тейлөө мыкты тажрыйбалар
Үзгүлтүксүз текшерүүлөр
- Тышкы агып кетүүнү текшериңиз
- Коррозияны же зыян издешет
- Бардык туташууларды бекем текшерүү
- Тест колдонмосу жокко чыгарылат
Суюктук тейлөө
- Үлгү үчүн суюктук булгануу үчүн үзгүлтүксүз
- График боюнча чыпкаларды өзгөртүү
- Системанын температурасын 140 ° F (60 ° C) сактаңыз
- Туура суюктук деңгээлин сактоо
Алдын алуу аракеттери
- Тыюу салынбашы үчүн, цикл клапандары мезгил-мезгили менен
- Запастагы бөлүктөрдү инвентаризациялоо
- Туура пайдаланууга операторлорду окутуу
- Документтерди тейлөө тарыхы
Туура тандоо
Багытталуу контролдук клапанды тандап жатканда, бул факторлорду карап көрөлү:
Функция керек:Канча порттор жана кызмат орундары керек?
Басым жана агым:Тутумдун талаптары кандай?
Суюктук түрү:Гидравликалык мунай, аба, суу же адистик суюктуктарбы?
Башкаруу ыкмасы:Колдонмо, электр же учкуч операциясы?
Айлана-чөйрө:Температура, чаң, кооптуу аймактар?
Бюджет:Баштапкы чыгымдар жана узак мөөнөттүү ишенимдүүлүгү
Корутунду
Багытталган контролдук клапандар - заманбап техниканын акылсыз баатырлары. Экскаватордун курулуш аянтчасынан роботко роботко чейин, бул клапандар контролдолгон кыймылга дуушар болот. Технологиялардын жетишкендиктери, клапандар санариптик тутумдар менен акылдуураак болуп, өзүлөрүнүн фундаменталдык милдети бирдей бойдон калууда: пайдалуу ишти түзүү үчүн суюктуктун агымын контролдоо.
Жаңы тутумду иштеп чыксаңыз, иштеп жатканыңызды чечип жатасызбы же жокпу, же иштин ишин түшүнүүгө аракет кылып жатасызбы же ишинин кандай түшүнүгүн түшүнгөндүгүн түшүнүүгө аракет кылып жатасызбы, күн сайын суюктукту курчап турган суюктукту курчап турган суюктукту түшүнүү үчүн эшикти ачып бериңиз.
DCV менен ийгиликке жетүүнүн ачкычы - бул оң клапан тибине дал келет, тиешелүү колдонмону талаптагыдай сактоо, аларды талаптагыдай сактоо жана учурдагы өнүгүү технологиялар менен тыгыздоо. Ушул пайдубал менен сиз бул критикалык компоненттер жөнүндө маалыматтуу чечимдерди кабыл алуу үчүн жакшы камсыздалат.
