Пропорционалдуу басым 3DR16p-5X

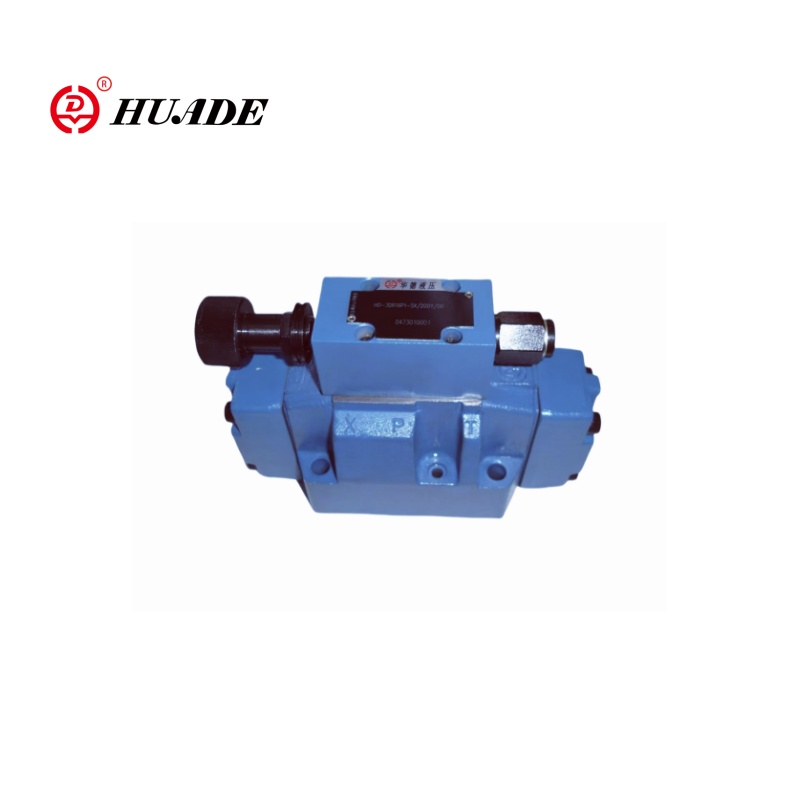

Учкуч үч тараптуу пропорционалдуу пропорционалдык басым 3DR16p-5X - бул жогорку деңгээлдеги гидравликалык контролдук элемент болуп саналат. Huda компаниясынын пропорционалдык басымы 3DR16p-5Xти азайтуу, негизинен, гидравликалык системанын туруктуу басымдын деңгээлин сактай тургандыгын камсыз кылуу үчүн тутумдун кысымын азайтуу жана чектөө үчүн колдонулат. "3dr" 3dr16p-5X үч тараптуу кысымын төмөндөтөт, "П" дегендин өлчөмүн билдирет, "П" өлчөмүн билдирет, жана "5x" өлчөмүн билдирет. Huade's 3DR16P-5X пропорционалдык клапан рексот менен сунушталган бир моделди алмаштыра алат.

Пропорционалдуу басымдын пропорционалдуу басымы 3DR16p-5x

Пропорционалдык басымдын пропорционалдык басымын төмөндөтүүчү Valve 3DR16p-5x

Өзгөчөлүктөрү:

▶ Тутумду азайтуу үчүн (a to a) (a to) тутумду чектөө үчүн клапан

Subplate Subplate орнотуу үчүн

▶ 4 басым рейтинги

▶ 4 Жөндөө элементтери, милдеттүү эмес:

● Ротари

● Hexagon жана коргоо капкагы менен жеңи

● Масштаб менен бекитилген айлануучу туткун туткун

Ротикалык туткасы шкала менен

Колдонмо:

Пропорционалдуу басым төмөндөдү 5DR16p-5X пропорционалдуу 3DR16P-5X гидравликалык системаларга ылайыктуу, ал гидравликалык системаларга ылайыктуу, мисалы, ийне сайуучу машиналар, курулуш машиналары жана жогорку тактык техникасы сыяктуу гидравликалык тутумдарга ылайыктуу.

Пропорционалдык басымдын функциясы жана бөлүкчөсү

3DR тибиндеги басымын контролдоочу клапандар учкуч учкуч экинчи районго басым жардам берүү функциясы бар 4-тараптуу басым каражатын иштеп чыккан. Алар тутумдун басымын азайтуу үчүн колдонулат.

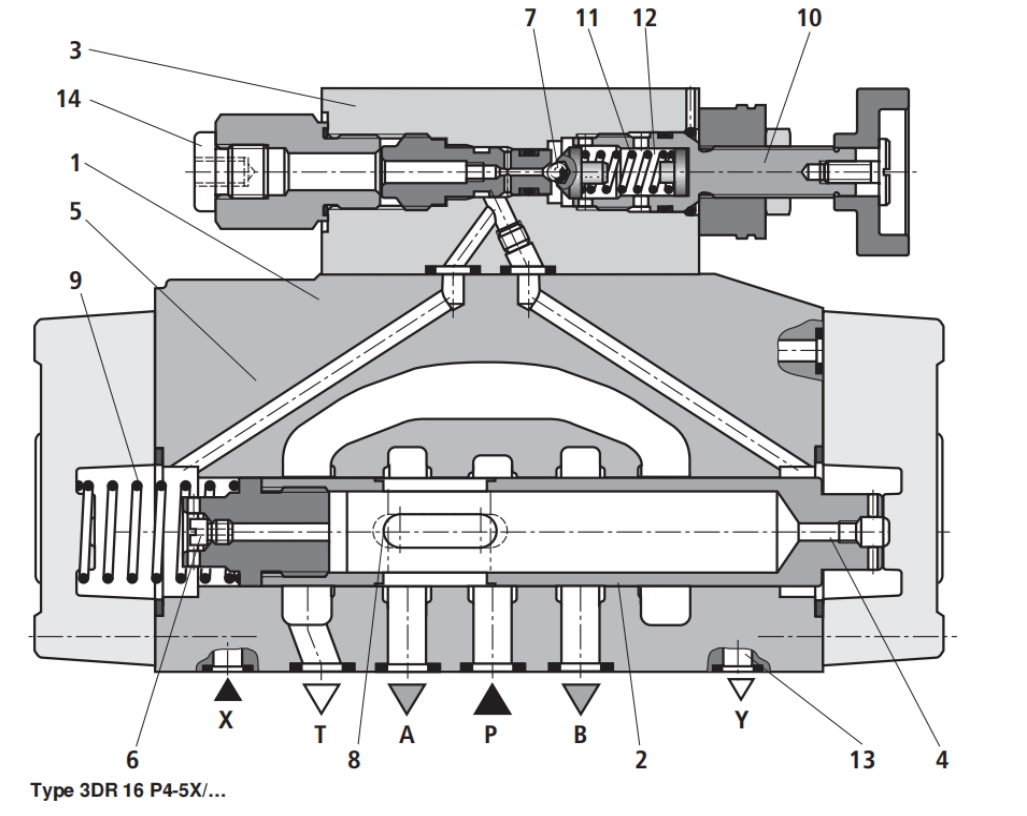

Клапанды азайтуу басымы негизинен башкы клапанды (1) контролдоо талабынан (2) жана пилоттук контролдоочу клапан (3) басым тууралоо элементи (10).

Баштапкы абалда, клапан ачык. Гидравликалык суюктук панелден эч кандай чектөөсүз каналга чейин агып кетиши мүмкүн.

A Каналындагы басым - кысылуу жазуунун (9) карама-каршы карама-каршы карама-каршы аймакка чейин колдонулат (9). Ошол эле учурда, басымы (6) контролдоо үчүн (2) жана каналга (5) канал аркылуу (5) канал (7) аркылуу (3) аркылуу басым жасалат (3) аркылуу (3) аркылуу колдонулат (3).

Компрессациянын жайланышына жараша жаз (11) басым топту (7) жогору (7) жана канал (5) жана башкаруучу оромолдо (2) ачык абалда (2) түзүлөт. Гидравликалык суюктук, бул каналдан контролдоо үчүн агымдар (2) каналга (2) каналга чейин агып кетмейинче, басымы басымы жогорулаганга чейин

Control Spool (2) жабык позицияга өтөт. Ак жана кысым көрсөтүү басымы "жана кысуу наркы (11)

Баланс.

Каналдагы басым, алтватордо иш алып барган тышкы күчтөрдүн, контролдук спорттук (2) кысымга алынуучу (9) андан ары басым жасоодо (2) андан ары түртүлөт (9). Бул Т жана каналынын каналынын ортосундагы контролдоо жайлары аркылуу (8) контролдоо үчүн (2) контролдоо жери аркылуу (8) туташуусун ачат. Гидравликалык суюктуктун резервуарга төгүлүшүнүн суммасы басымдын мындан ары көбөйбөй тургандыгын камсыз кылат.

Пилоттук май ар дайым жазгыч пилоттук линия аркылуу ар дайым пилоттук сызык аркылуу (13) пилоттук сызык аркылуу кургатылат (13).

Басым өлчөөчү борбору (14) каналга чейин кыскартылган басымдын төмөндөшүнө мүмкүндүк берет.
