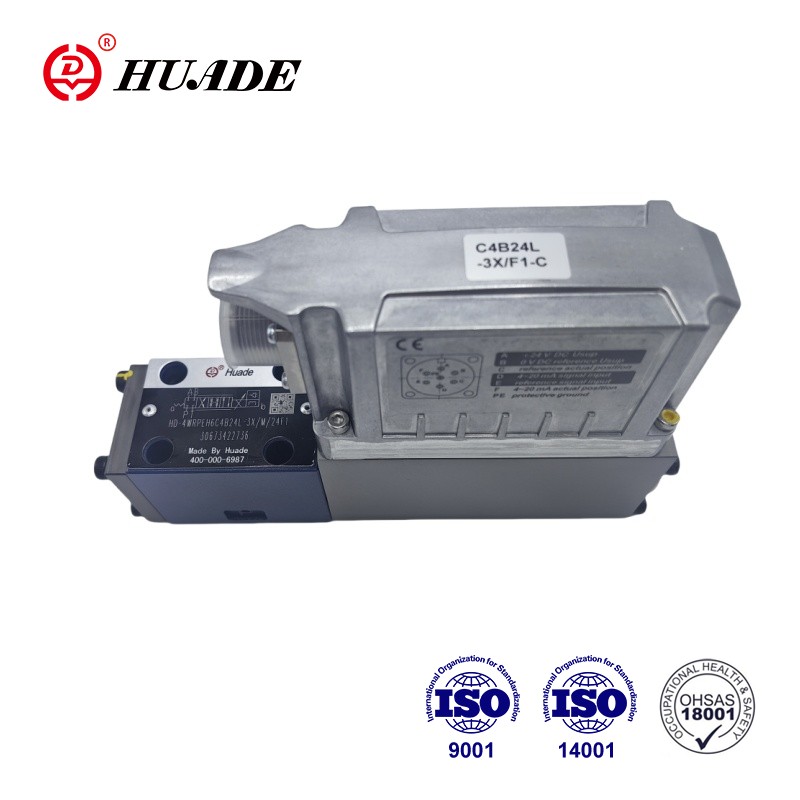

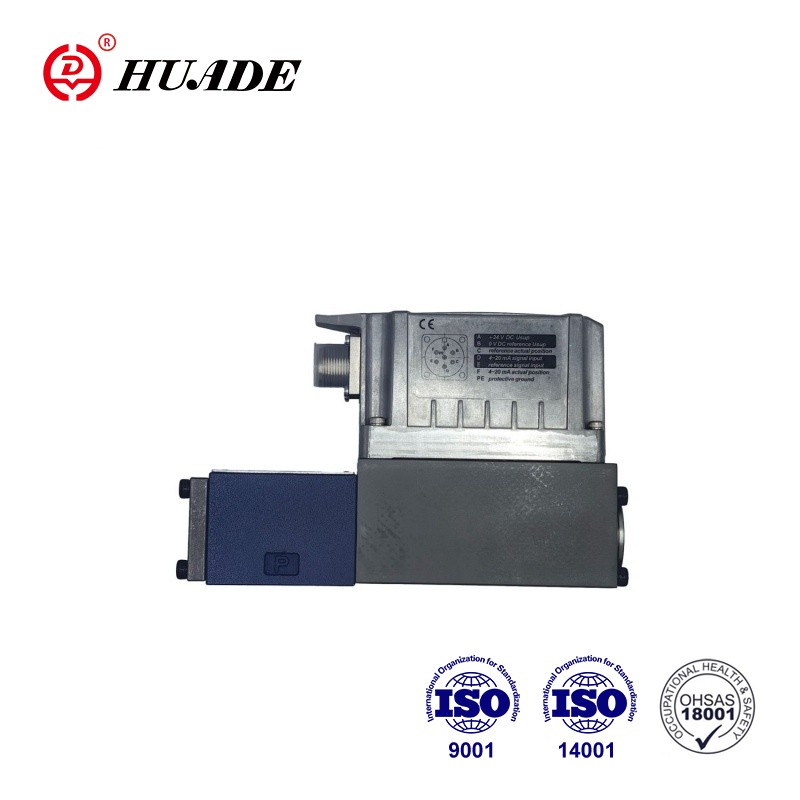

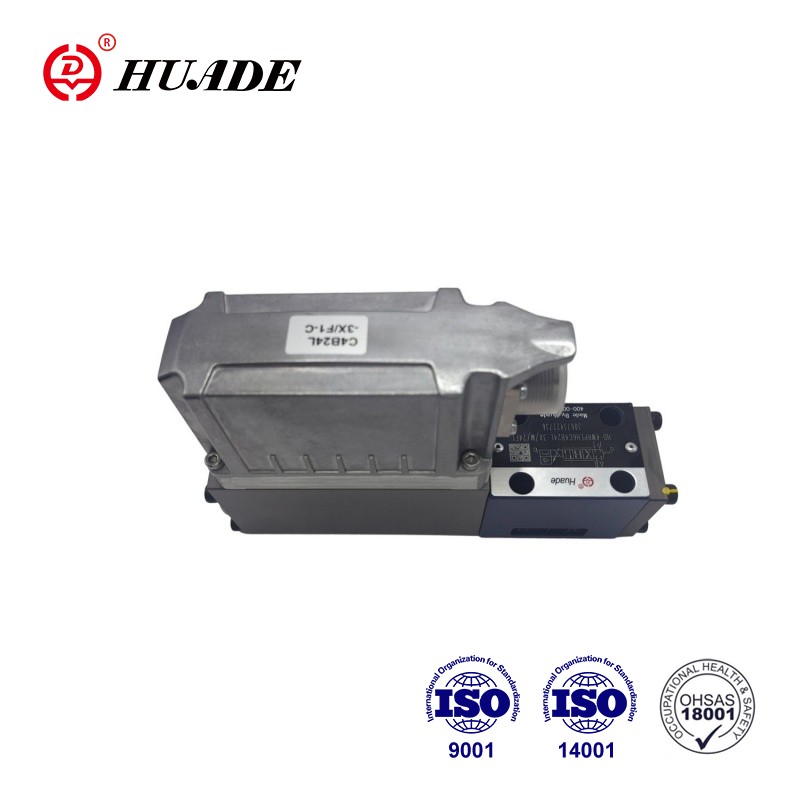

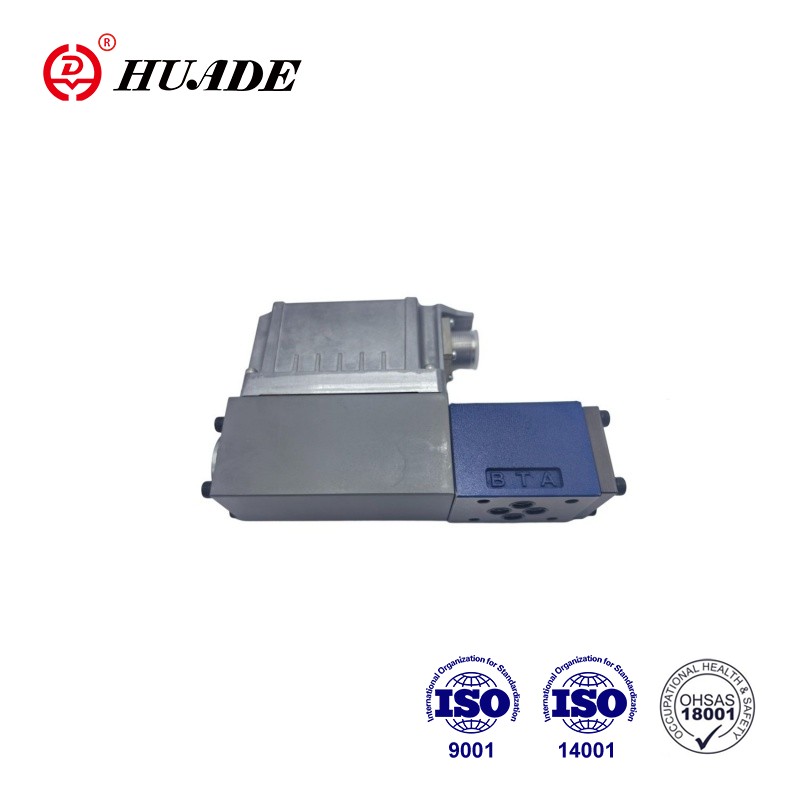

4WRPEH 6-3X тибиндеги клапандар - бул электр абалынын пикири жана интегралдык электроника (OBE) менен түз башкарылуучу багыттуу башкаруу клапандары. Пропорционалдык багыттагы сервоклапан 4WRPEH 6-3X пропорционалдык технологияны сервотехнология менен айкалыштырган жогорку тактыктагы башкаруу клапаны. 4WRPEH 6-3X ар кандай процесс агымдарында жана жабдуулар операцияларында кеңири колдонулат, мисалы, мунай, химиялык, металлургиялык жана башка тармактардагы гидротехникалык системалар, ар кандай процесс агымдарын жана жабдууларды башкаруу үчүн.
| Техникалык маалыматтар | ||
| Генерал | ||
| Байланыштын түрү | Subplate орнотуу | |
| Портинг үлгүсү | ISO 4401-03-02-0-05 | |
| Салмагы (кг) | 2.9 | |
| Орнотуу абалы | каалаган | |
| Айлана-чөйрөнүн температурасы диапазону (°C) | –20 … +60 | |
| Транспорт температурасы (°C) | –30 … +80 | |
| Максималдуу сактоо убактысы (жыл) | 1 | |
| Максималдуу салыштырмалуу нымдуулук (конденсация жок) (%) | 95 | |
| EN 60529 боюнча коргоо классы | IP65 (эгер ылайыктуу жана туура орнотулган жупташуу туташтыргычтары колдонулса) | |
| Беттин максималдуу температурасы (°C) | 150 | |
| EN ISO 13849 боюнча MTTFD мааниси (жылдар) | 150 (кошумча маалымат алуу үчүн 08012 маалымат баракчасын караңыз) | |
| Анын сыноолору DIN EN 60068-2-6 боюнча | ▶ Амортизатору жок | 10 ... 2000 Гц / максимум 10 г / 10 цикл / 3 ок |
| ▶ Амортизатор менен 1) | 10 ... 2000 Гц / максимум 10 г / 10 цикл / 3 ок | |
| DIN EN 60068-2-64 боюнча ызы-чуу сыноо | ▶Амператору жок | 20 … 2000 Гц / 10 gRMS / 30 г чоку / 30 мүн. / 3 ок |
| ▶ Амортизатор менен 1) | 20 ... 2000 Гц / 10 гRMS / 30 г чоку / 24 с / 3 ок | |
| DIN EN 60068-2-27 боюнча транспорттук сокку | ▶ Амортизатору жок | 15 г / 11 мс / 3 сокку / 3 ок |
| ▶ Амортизатор менен 1) | 15 г / 11 мс / 3 сокку / 3 ок | |
| DIN EN 60068-2-27 боюнча сокку | ▶ Амортизатор менен 1) | 35 г / 6 мс / 1000 сокку / 3 ок |
| Шайкештик | ▶ CE EMC директивасына ылайык 2014/30/EU, ылайык сыналган | EN 61000-6-2 жана EN 61000-6-3 |
| ▶ RoHS директивасы | 2011/65/EU | |
| Гидротехникалык | ||||||
| Максималдуу иштөө басымы | ▶ A, B, P порттору (бар) | 350 | ||||
| ▶ Порт T (бар) | 250 | |||||
| Гидравликалык суюктук | 7-беттеги таблицаны караңыз | |||||
| Илешкектүүлүк диапазону | ▶ Сунушталган (мм2/с) | 20 … 100 | ||||
| ▶ Максималдуу жол берилген (мм2/с) | 10 … 800 | |||||
| Гидравликалык суюктуктун температура диапазону (ачуу) (°C) | -20 … +70 | |||||
| Гидравликалык суюктуктун булганышынын жол берилген максималдуу даражасы; ISO 4406 (c) боюнча тазалык классы | Класс 18/16/13 3) | |||||
| Номиналдуу агым (∆p = 35 бар ар бир башкаруу четине) 4) (L/мин) | 4 | 12 | 15 | 24/25 | 40 | |
| Колдонуунун чектөөсү (∆p) авариялык коопсуздукка өтүүгө байланыштуу (маанилер жалпы чекке тиешелүү) | ▶ С3, С5, С символдору (бар) | 350 | 350 | 350 | 350 | 160 |
| ▶ С1, С4 символдору (бар) | 350 | 350 | 280 | 250 | 100 | |
Өзгөчөлүктөрү:
▶Ишенимдүү - далилденген жана бекем дизайн
▶Коопсуз - өчүк абалында башкаруу катушкасынын иштебей турган абалы
▶Энергияны үнөмдүү - пилоттук мунайга суроо-талап жок
▶Жогорку сапат - серво сапаттагы контролдук спул жана жең
▶Ийкемдүү - абалды, ылдамдыкты жана басымды көзөмөлдөө үчүн ылайыктуу
▶Так - жогорку жооп сезгичтиги жана аз гистерезис
▶IO-Link интерфейси, кошумча. IO-Link менен клапанды EN 13849-1 боюнча 3, PL d категориясына чейин өчүрүү элементи катары колдонуу.
Колдонмо:
Пропорционалдык багыттагы сервоклапан 4WRPEH 6-3X өнөр жай автоматташтыруу, шамал турбиналары, станокту башкаруу, инженердик техника, аэрокосмостук, кеме куруу жана деңиз инженериясында кеңири колдонулат.
Жайгашуу
HD-4WRPEH жогорку жооп клапан негизинен турат:
▶ Серво сапаттагы башкаруу катушкасы жана гильзасы бар клапан корпусу (1)
▶ Башкаруу электромагнитинин абалын өзгөрткүч (2)
(кошумча электроникалык коргоо мембранасы менен (5))
▶ Борттогу электроника (OBE) (3) аналогдук же IO-Link интерфейси менен (4) (милдеттүү түрдө демпфинг менен)
табак (6))
Функция
Интегралдык электроника (OBE) көрсөтүлгөн команданын маанисин позициянын чыныгы маанисине салыштырат. Башкаруудан четтөөлөр болгон учурда инсульт электромагниттери иштетилет. Өзгөрүлгөн электромагниттик күчкө байланыштуу башкаруучу катушка пружинага каршы жөнгө салынат. Инсульт/башкаруу спулунун кесилиши буйруктун маанисине пропорционалдуу түрдө башкарылат. Буйрук мааниси 0 болгон учурда, электроника башкаруу спулун пружинага каршы борбордук абалга тууралайт. Өчүрүлгөн абалда, пружина максимумга чейин тартылбайт жана клапан иштебей турган абалда болот.
Коопсуздук функциясы (IO-Link өчүрүү)
IO-Link мастеринде (Class B-Port), 2 жана 5 пиндеринде камсыздоо чыңалуусун өчүрүү менен IO-Link клапанын коопсуз өчүрүүгө болот. Берүүчү чыңалууну өчүргөндөн кийин, клапандын башкаруучу спулу иштебей турган абалга коюлат. Коопсуздукту өчүрүүнүн гидравликалык шартын да кепилдөө үчүн башкаруучу спулдун/жеңдин дал келишин да эске алуу керек.
С3, С5, С4 жана С1 символдору менен жетишерлик кайталануу кепилденет.
Коопсуз өчүрүү IO-Link клапанынын бир бөлүгү эмес жана техниканын коопсуз дизайны үчүн эске алынышы керек.
Башкаруу электромагниттик өчүрүү
Төмөнкү каталар болгон учурда, башкаруу электромагниттери интегралдык электроника (OBE) тарабынан энергиядан ажыратылат жана башкаруу катушкасы иштебей турган абалга коюлат:
▶ Минималдуу чыңалуудан төмөн түшүү
▶ "F1" интерфейсинде гана:
– 2 мАнын минималдуу учурдагы командалык маанисинен төмөн түшүү (командалык маани сызыгынын кабелдик үзүлүшүн камтыйт (учурдагы цикл))
▶ "L1" интерфейсинде гана:
- Жигерсиз, байланыш үзгүлтүккө учуратуу (саатчы)
– Ички IO-Link катасы болгон учурда
▶ "C6" интерфейсинде гана:
– Кошумча, жигердүү чыгаруу
"D" демпфердик пластина
Демпинг плитасы борттогу электроникадагы ылдамдануу амплитудаларын азайтат (жыштыктар >300 Гц).
Эскертүү:
Негизинен төмөнкү жыштыктагы дүүлүктүрүүчү колдонмолор үчүн демпферлік плитаны колдонуу сунушталбайт
Электрондук коргоо мембранасы "-967"
Интегралдык электрониканын (OBE) корпусунда конденсаттын пайда болушуна жол бербөө үчүн электроникалык коргоо мембранасын (5) колдонсо болот.
Абанын жогорку нымдуулугу жана олуттуу циклдик температуранын өзгөрүшү (мисалы, сыртта) болгон өнөр жай стандартындагы шарттардан тышкары колдонуу үчүн сунушталат.
Символдору Пропорционалдык багыттагы серво клапан 4WRPEH 6-3X
