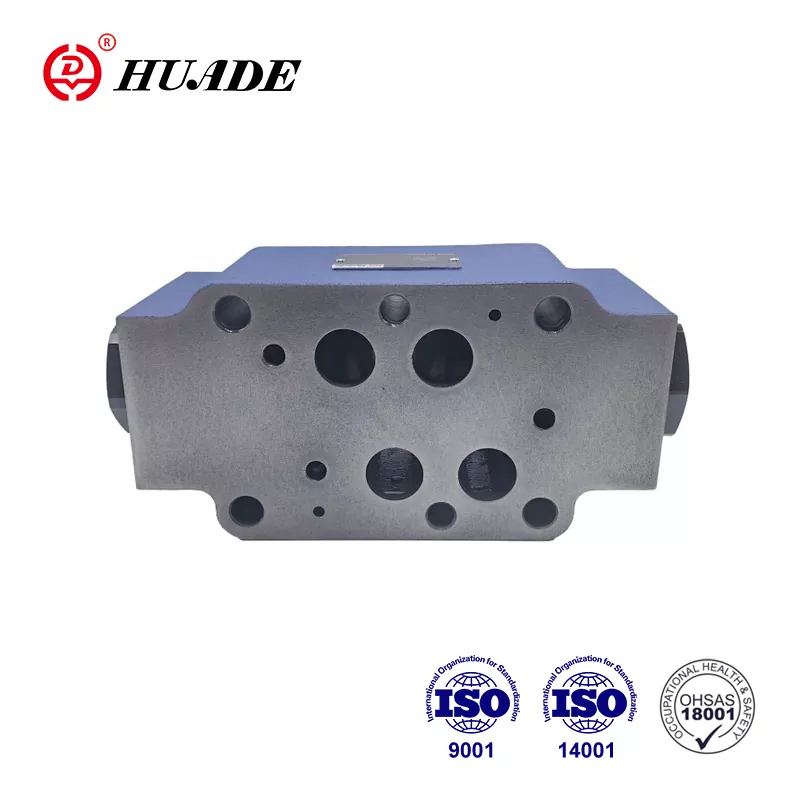

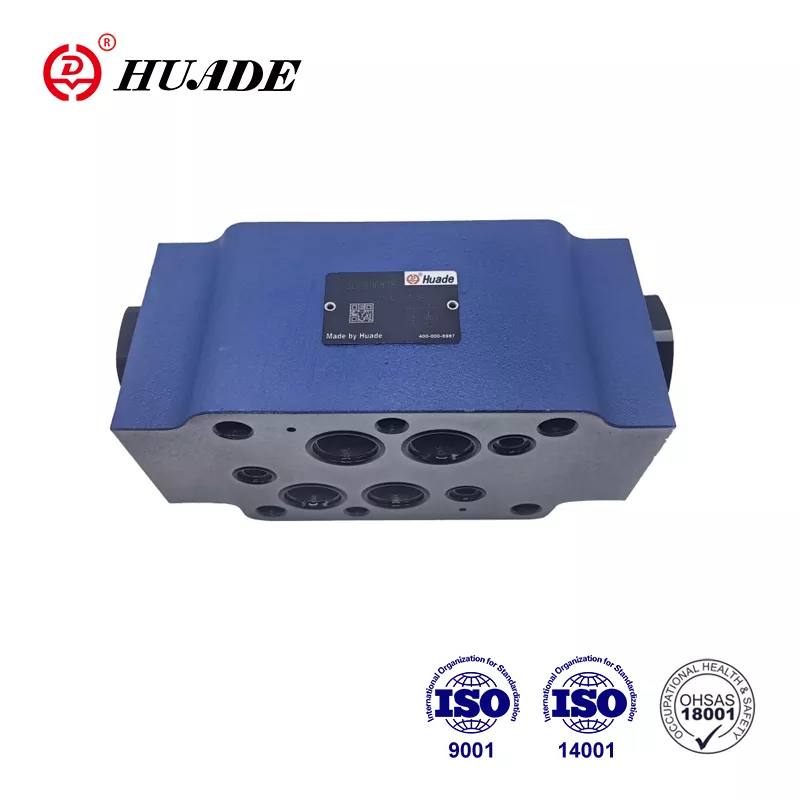

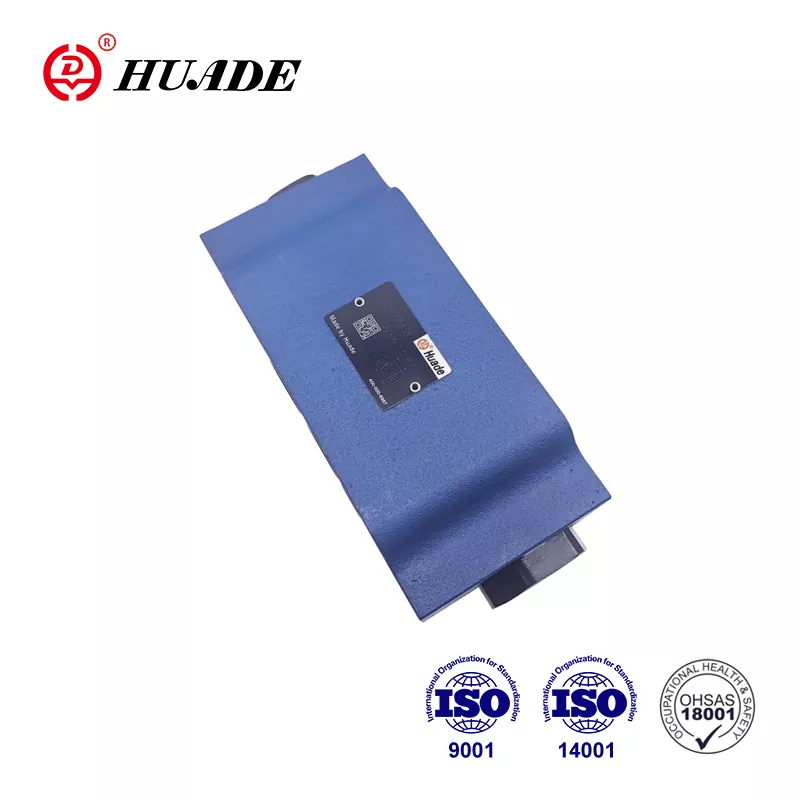

Текшерүү клапаны сэндвич плитасы Z2S 22

Кытайдын гидравликалык берүү жана башкаруу технологиясы боюнча алдыңкы өндүрүүчүсү катары Huade Rexroth менен эки узак мөөнөттүү кызматташуу тажрыйбасына ээ. Huade® текшерүү клапандары Z2S 22 жакшы сапаты жана арзан баасы менен жакшы билген өнүмдөр менен атаандашууга жөндөмдүү. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® текшерүү клапандары технология жагынан өнүккөн жана бул линиядагы окшош буюмдарга караганда бышык. Бул Кытайда белгилүү улуттук бренд. Huade гидравликалык клапандар жогорку аткаруу үчүн аскердик өнөр жай жана башка тармактарда көп колдонулат.

Check Valve Sandwich Plate Z2S 22 продуктунун параметри

Продукттун өзгөчөлүгү жана текшерүү клапанынын сэндвич пластинасынын колдонулушу Z2S 22

Өзгөчөлүктөрү:

▶ Вертикалдуу топтомдордо колдонуу үчүн

▶ Бир же эки тейлөө портун аккансыз жабуу үчүн

▶ Дин 24 340 формасына, ISO4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү

Колдонмо:

Текшерүүчү клапан Z2S 22 вертикалдуу стекти орнотуу үчүн колдонулат. Ал зарыл болгон бир же эки иштеп жаткан мунай портторун агып кетпей жаап коё алат.

Текшерүүчү клапан сэндвич пластинкасынын функциялары, бөлүмү, символдору Z2S 22

Гидравликалык пилоттук текшерүү клапандары Z2S 22 сэндвич плитасынын дизайны менен жаңы сериялар. Алар бир же эки тейлөө портторун, атүгүл узак убакытка чейин агып чыкпай жабуу үчүн колдонулат. Эркин агым А1ден А2ге же В1ден В2ге чейин болот. А1 В1деги агым карама-каршы багытта бөгөттөлгөн. Суюктук A1ден A2ге агып өткөндө, катушка басым жасалып, оңго түртүлөт, ошону менен шарикти ачуучу клапан   ачылат, ал андан кийин калканы ачат. Клапандын туура жабылышын камсыз кылуу үчүн багыттоочу клапандын A2 B2 тейлөө порттору нейтралдуу абалда резервуарга туташтырылууга тийиш.

Z2S символу

Z2S типтүү схемасы
