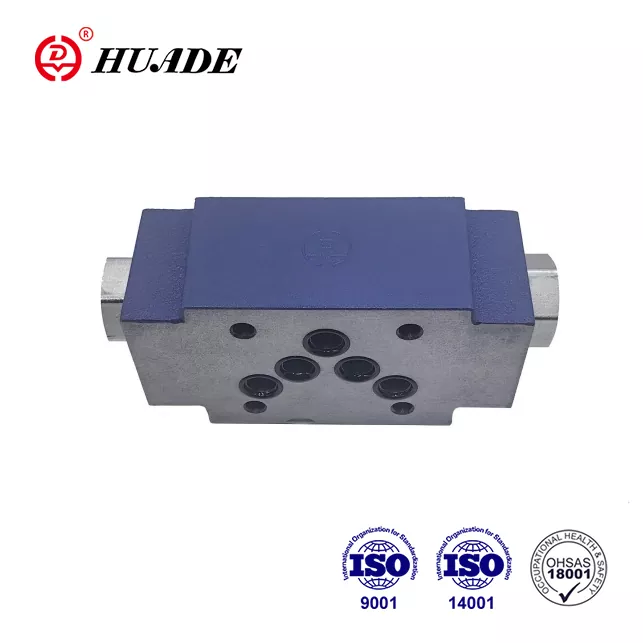

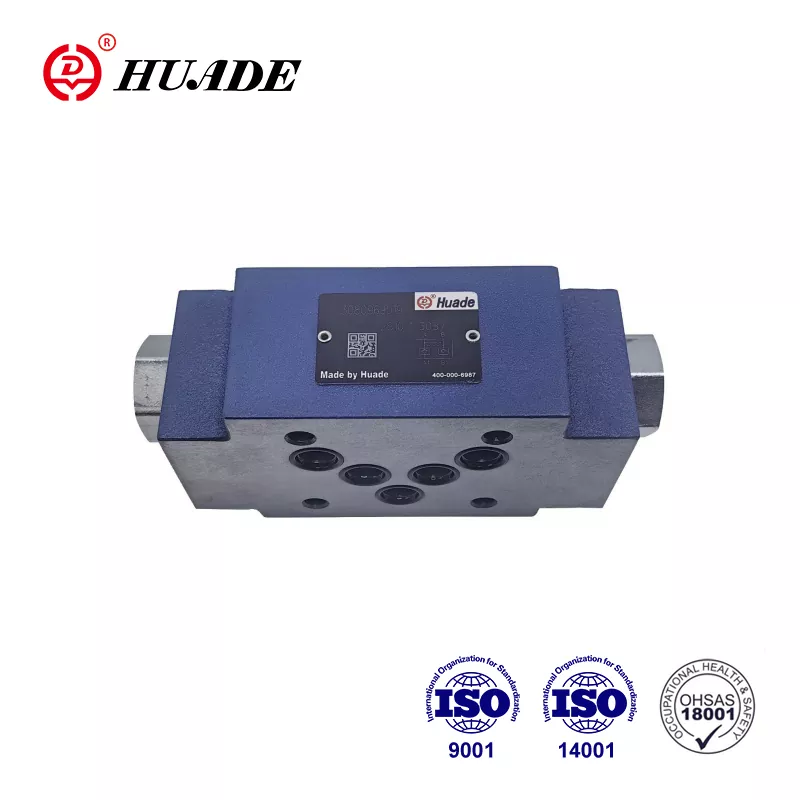

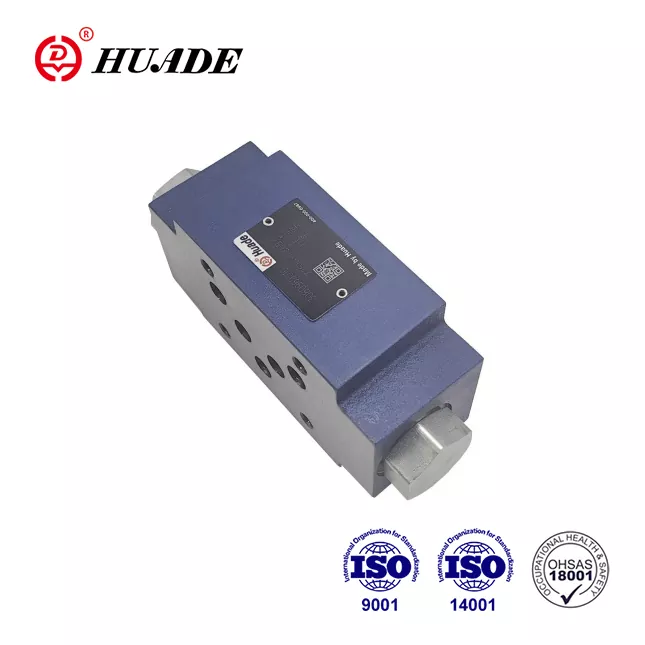

Huade Rexroth менен 1979-жылдан бери кызматташууда жети жылдык тажрыйбанын аркасында Рексроттун эң алдыңкы технологиясын киргизди. Huade'ден Z2S 10 текшерүү клапаны Рексроттун ошол эле сериясына арзан баада альтернатива болуп саналат. Huade ISO9001, ISO14001 жана OH SAS18001 сыяктуу эл аралык стандарттан өттү. Ар бир текшерүү клапаны Z2S 10 жогорку аткарууну камсыз кылуу үчүн фабрикадан чыкканга чейин катуу сыноодон өтөт. Huade® гидротехникалык клапандар көп инженердик жана курулуш машиналары, металлургия, станок, айлана-чөйрөнү коргоо, кеме куруу, аэрокосмостук, темир жол транзити, мунай жана мунай химиялык, аскердик өнөр жай жана башка тармактарда колдонулат. Бул Кытайда белгилүү улуттук бренд. Бул линиядагы ушуга окшогон буюмдарга караганда технология жагынан алда канча өнүккөн жана бышык.
|
Өлчөмү |
6 |
10 |
16 |
22 |
|
Максималдуу агым (л/мин) |
60га чейин |
120га чейин |
300гө чейин |
450гө чейин |
|
Максималдуу иштөө басымы (МПа) |
31,5ке чейин |
|||
|
Крекинг басымы (МПа) |
мүнөздүү ийри карагыла |
|||
|
Багыттар |
Символдорду караңыз |
|||
|
Аянттын катышы |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Басым суюктук |
Минералдык майлар (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|||
|
Басым суюктуктун температура диапазону (℃) |
-30～+80 |
|||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8ден 500гө чейин |
|||
|
Салмагы (Кг) |
approx.0.8 |
болжол менен 3 |
болжол менен 6.5 |
болжол менен 12 |
Өзгөчөлүктөрү:
▶ Вертикалдуу топтомдордо колдонуу үчүн
▶ Бир же эки тейлөө портун аккансыз жабуу үчүн
▶ Дин 24 340 формасына, ISO4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү
Колдонмо:
Бул пилоттук текшерүү клапаны Z2S вертикалдуу стекти орнотуу үчүн колдонулат. Ал зарыл болгон бир же эки иштеп жаткан мунай портторун агып кетпей жаап коё алат.
Z2S 10 түрүн текшерүү клапандары сэндвич плитасынын дизайны болуп саналат. Алар бир же эки тейлөө портторун, атүгүл узак убакытка чейин агып чыкпай жабуу үчүн колдонулат. Эркин агым А1ден А2ге же В1ден В2ге чейин болот. А1 В1деги агым карама-каршы багытта бөгөттөлгөн. Суюктук A1ден A2ге агып өткөндө, катушка (1) басым жасалып, оңго түртүлөт, ошону менен шариктүү клапан (2) ачылат, ал андан кийин калканчты (3) ачат. Клапандын туура жабылышын камсыз кылуу үчүн багыттоочу клапандын A2 B2 тейлөө порттору нейтралдуу абалда резервуарга туташтырылууга тийиш.
Z2S символу
Z2S 10дун кесилген көрүнүшү
Z2S типтүү схемасы
