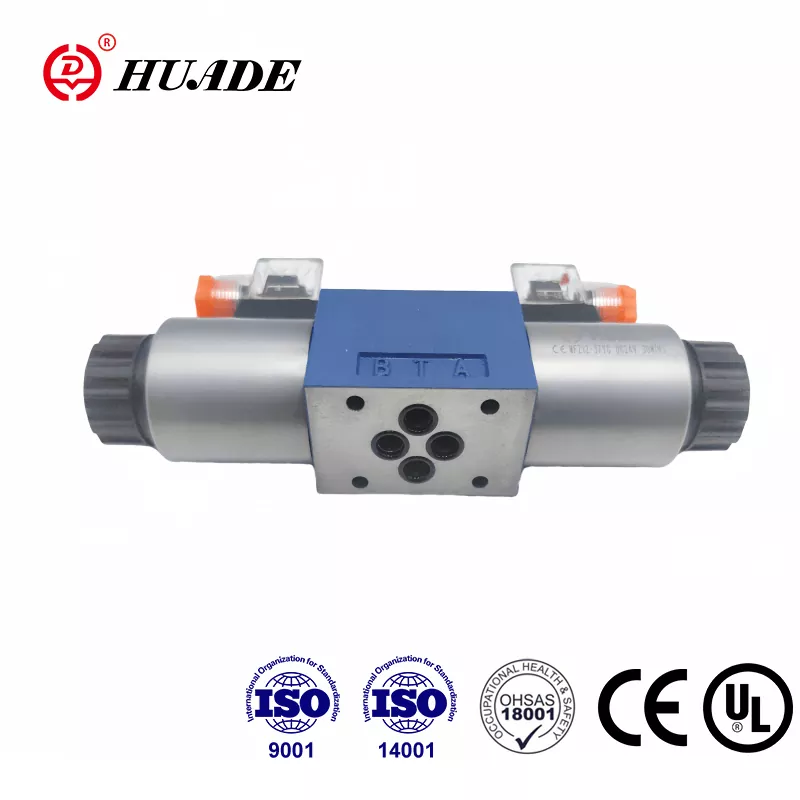

1979-жылдан бери эки жолу Rexroth менен кызматташуу, Huade Hydraulic Кытайдын гидротехникалык тармагында алдыңкы өндүрүүчүсү болуп калды. Huade® багыттуу катушка клапан түрү 4WE 10 D Rexroth азыктарын алмаштыруучу болуп саналат. Соленоиддик багыттагы клапан сериясы CE жана UL сертификаттарынан өттү. Бул клапандар жакшы сапаты жана төмөнкү баасы менен жакшы билген продуктылар менен атаандашууга жөндөмдүү. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® Кытайдын гидротехникалык тармагында көрүнүктүү бренд болуп саналат. Huade® гидротехникалык багыттагы клапандар коргонуу жабдууларын модернизациялоого көмөк көрсөтүү үчүн көптөгөн улуттук техникалык жана коргонуу жабдууларын өзгөртүү долбоорлоруна катышат.
|
Иштөө басымы макс. |
Порттор A.B.P (МПа) |
31,5ке чейин |
|
Порттор T (МПа) |
16 |
|
|
Максималдуу агым (л/мин) |
120 |
|
|
кесилиши (которуу абалы 0): |
Q белгиси менен номиналдык аянттын болжол менен 6% |
|
|
Басым суюктук |
Минералдык майлар (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|
|
Басым суюктуктун температура диапазону （℃） |
-30～+80 |
|
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
|
|
Салмагы (кг) |
1 электромагниттүү клапан |
5.1(DC),4.3(AC) |
|
2 электромагниттүү клапан |
6.7(DC),5.1(AC) |
|
Өзгөчөлүктөрү:
▶ Стандарттык версия катары түз электромагниттик башкарылуучу спулдук клапан
▶ Нымдуу төөнөгүч DC же AC электромагниттери алынуучу катушкалар менен
▶ Мыкты контур
▶ Катушкаларды басым өткөрбөгөн камераны ачпастан эле алмаштырууга болот
▶ Борбордук же жеке электр байланыштарын тандоо
▶ Кошумча кол менен өтүү
▶ Омурунуз узун болсун
▶ Дин 24 340 формасына, ISO 4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү
Багыттоочу клапандар 4WE 10 негизинен корпустан (1), бир же эки электромагниттен (2), башкаруу спулунан (3) жана бир же эки кайтаруучу пружинадан (4) турат. Тынчтыкта башкаруу катушкасы (3) борбордук же баштапкы абалында кайтаруучу пружиналар (4) аркылуу кармалат (импульстук катушкалардан башкасы). Башкаруучу катушка (3) нымдуу пин электромагниттери (2) менен башкарылат. Соленоиддин (2) күчү башкаруучу катушка (3) таасир этет жана аны эс алуу абалынан керектүү акыркы абалга жылдырат. Бул Рдан Ага жана Вдан Тга же Рден Вга жана Адан Тге эркин агымга мүмкүндүк берет.
Токту өчүрүүдө электромагнит (2) башкаруучу катушка (3) кайтаруучу пружина (4) менен баштапкы абалына кайтарылат.
Кошумча кол менен өтүү (5) башкаруу катушкасын (3) электромагниттерге кубат бербестен жылдырууга мүмкүндүк берет.
WE 10 30B сериясынын структуралык диаграммасы
1. Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар пломбаланып, абанын кире беришине аба чыпкасы орнотулушу керек.
3. Заводдон чыкканда пластинкасы жок продукциялар.
4. Клапан бекитүүчү бурамалар үлгү китебине ылайык тандалып колдонулушу керек.
5. Клапан менен байланышкан беттин бүдүрлүүлүгү 0,8ге чейин талап кылынат.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
