Бул комплекстүү гидраваликалык пропорционалдык контролдук технологияларын жөнөкөй шарттарда түшүндүрөт, бардыгын тейлөө принциптеринен серво контролдоого өтүнмөлөргө жеткирүү.

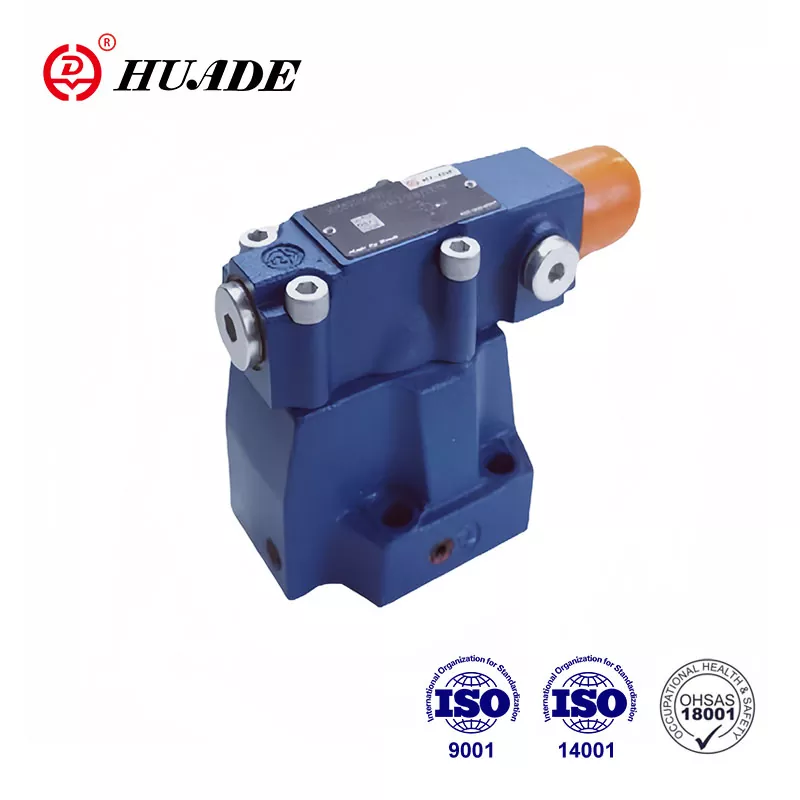

Гидравликалык пропорционалдуу клапан деген эмне?
Гидравликалык пропорционалдык клапан - бул электрдик киргизүү сигналдарын пропорционалдык гидравликалык натыйжаларга айландырган электр-гидравликалык шайман. Соленоиддик клапандардан айырмаланып, пропорционалдык клапандар суюктуктун агымын, басымдын жана багыттагы суюктукту үзгүлтүксүз, өзгөрүлмө контролдоону камсыз кылат.
Негизги мүнөздөмөлөр:
- Аналогдук электрдик сигналдарды (0-10V, 4-20ма) гидравликалык көзөмөлгө айландырат
- Толугу менен ачык жана жабык мамлекеттердин ортосунда чексиз позицияны камсыз кылат
- Жылмакай, бара-бара машинанын кыймылын иштетет
- PLC контролдоо тутумдары жана автоматташтыруу тармактары менен биригетсиз
"Толук күч" же "өчүрүлгөн" же "толук күч" ордуна "толук күч" же "өчүрүү" эмес
Гидравликалык пропорционалдуу клапандар кандайча иштейт: Башкаруу процесси
Негизги иштөө принциби
Valve Controller аналогдук электрдик сигналды (адатта, 0-10V dc же 4-20ma colution) пропорционалдык салоноид актуаторуна жөнөтөт.
Пропорционалдык соленоид электрдик текти магниттик күчкө айландырат. Жогорку учурдагы = күчтүү магнит талаасы = чоң кыймылдаткыч күч.
Магниттик күч булак крышка жаздын каршылыгына каршы чыгат. Сполдук абалда киргизүү сигналынын күчүнө туура келет.
Сполдун кыймылы гидротехникалык дүрбөлөңдүн ачылышын ачып, агымдын ставкасынын, басымды же багыт агымынын жолун өзгөрттү.
LVDT позициясы сенсорлордун позициясы
Өркүндөтүлгөн башкаруу технологиялары
Пульстун туурасы (PWM):Препизаторлорду көзөмөлдөп жатканда кубаттуулукту керектөөнү жана жылуулук мууну төмөндөйт.
Булочка жыштыгы:Кичинекей термелүүлөр (адатта 100-300 г.з.
Сигнал араба:Акырындык менен киргизүү Гидравликалык шокту болтурбастан, жылмакай кыймылдаткычты ылдамдатуу / басаңдатуу.
Техникалык мүнөздөмөлөр жана иштөө параметрлери
Критикалык иштин ченемдери
| Параметр | Типтүү диапазон | Жогорку көрсөткүч |
|---|---|---|
| Агым кубаттуулугу | 10-500 л / мин | 2000 л / мин |
| Иштөө басымы | 210-350 бар | 700 тилке чейин |
| Жооп убактысы | 50-200 мс | 15-50 мс |
| Сызыктуу | ± 3-5% | ± 1% |
| Гистерезис | 2-5% | <1% |
| Токтом | 0,5-1% | 0,1% |
| Жыштыкты жооп | 10-50 HZ | 100+ hz |
Сигнал шайкештиги
Чыңалуу контролдоо:± 10V, 0-10V DC
Учурдагы көзөмөл:4-20ма, 0-20ма
Санариптик протоколдор:Canopen, EtherCat, Ioga-Link, Profinet
Пайкар түрлөрү:LVDT, потенциометр, басым транспорттук
Пропорционалдуу башкаруу клапандарынын түрлөрү
1 пропорционалдуу агымдарды башкаруу клапандары
Функция:Ылдамдыкты контролдоо үчүн көлөмдүн көлөмүн жөнгө салат
Тиркемелер:CNC машинанын куралдары, роботтук кыймылдаткычтары, конвейер тутумдары
Flow диапазону:5-500 л / мин ± 2% тактык
2. Пропорционалдуу басым жеңилдетилген / кыскартылган клапандарды
Функция:Тутумдун максималдуу басымын ар дайым басым жасаңыз же чектөө
Тиркемелер:Инъекциялык калыптоо, материалдык сыноо, кысуу тутумдары
Басым диапазону:5-350 тилке менен ± 1% Регулярдуу тактык
3. Пропорционалдык багыттагы контролдук клапандар
Функция:Агым багыты жана ставка бир эле учурда
Конфигурациялар:4/3-жолу, пропорционалдык агымдарды көзөмөлдөө менен 4/2 жолу
Тиркемелер:Мобилдик гидравлика, өнөр жай автоматташтыруу, серво позициялоо
4. Эки сахналык сервко пропорционалдык клапандар
Функция:Servo-деңгээлдеги тактык менен жогорку агымдагы өтүнмөлөр
Пилоттук этап:Чакан сервер valve Негизги сахнадагы талаш
Тиркемелер:Болоттон жасалган тегирмендер, ири препараттар, деңизди башкаруу тутумдары
Пропорционал vs. Серво vs. Стандарттык клапандар: Техникалык салыштыруу
| Мүнөздөмөсү | Standard Valve | Пропорционалдык клапан | Servo valve |
|---|---|---|---|
| Контролдук чечүү | Гана / өчүрүү | 0,1-1% | 0.01-0.1% |
| Жыштыкты жооп | N / a | 10-50 HZ | 100-500 HZ |
| Басым тамчы | 5-20 бар | 5-15 бар | 3-10 бар |
| Булгануу | Iso 20/18/15 | Iso 19/16/13 | ISO 16/14/11 |
| Чыгым фактор | 1x | 3-5x | 8-15x |
| Техникалык тейлөө | 2000 саат | 3000-5000 саат | 1000-2000 HRS |
Өркүндөтүлгөн тиркемелер жана өнөр жай иштерин колдонот
Өндүрүш автоматташтыруу
- Injection калыптоо:Ылайыктуу бөлүгү үчүн ырааттуу бөлүгү үчүн ± 0,5% чегинде басым контролу
- Металл форма:Пропорционалдуу басымдын жөнгө салуу менен 5000 тоннаны башкаруу
- Ассамблея линиясы:± 1% аралыгында бир нече активдердин ортосунда ылдамдык дал келүү
Мобилдик жабдыктар
- Экскаваторду башкаруу:Joystick-to-to-клапастык жооп убактысы <100ms операторунун жайлуулугу үчүн
- Кран операциялары:Энергияны үнөмдөө үчүн басымдын басымын контролдоо
- Айыл чарба техникалары:PTO колдонмолорун өзгөртүү үчүн өзгөрүлмө которулуу насосу
Аэрос мейкиндиги жана коргонуу
- Рейс Симуляторлор:± 0,1мм позициялоо тактыгы менен Motion Platform көзөмөлү
- Учактын тутумдары:Конуу тиштүү тиштүү жана учуу контролдоо бетинин актуасы
- Тест жабдыктары:Так күч жана жыштыкты көзөмөлдөө менен чарчоо
Тутумдун интеграциясы жана тармактык башкаруу
PLC интеграциясы
Программалоочу логикалык контроллерлер менен пропорционалдык клапандар интерфейси:
- Аналогго I / O:4-20ма учурдагы циклдер же ± 10V чыңалуу сигналдары
- Valve Amplifiers:PLCди туура эмес бөлүштүрүү
- Коммерциялык электроника (Obe):Интеграцияланган көзөмөл электрик
Өнөр жай байланыш протоколдору
- EtherCat:Жогорку ылдамдыктагы серво өтүнмөлөрүнө реалдуу убакыт режиминдеги Ethernet
- Canopen:Мобилдик жана өнөр жай жабдуулардагы контролу
- IO-Шилтеме:Акылдык сенсор интеграциясынын чекиттик байланыш
- Profinet / profibus:Siemens автоматташтыруу экосистемасынын шайкештиги
Жабык циклди контролдоо алгоритмдери
- PID контролдугу:Пропорционалдуу-интегралдык-туунду
- Feed-алдыга:Жакшыртылган динамикалык жооп үчүн алдын ала күбөлүктү көзөмөлдөө
- Адаптивдүү көзөмөл:Жүктүн шарттары үчүн өз алдынча тюнинг параметрлери
Көйгөйдү чечүү жана диагностикалык процедуралар
Жалпы ийгиликсиздик режимдери жана чечимдери
Spool жабуу (80% ийгиликсиздик)
Себеби:Булганган гидронушка суюктук же варналык куруу
Чечим:Тутумду жууп, чыпкаларын алмаштырыңыз, ISO 19/16/13 Тазалыктын тазалыгы
Алдын алуу:500 сааттык чыпка алмаштыруу, суюктук анализ
Сигнал дрейф / сызыктуу жоготуу
Себеби:Температуранын эффектери, компонент карылык, электрдик кийлигишүү
Чечим:Recalibration, EMI Shielding, температуранын компенсациясы
Тест процедурасы:Калибрленген аспаптар менен 5 баллдык сызыктуу текшерүү
Жай жооп убактысы
Себеби:Ички агып кетүү, жеткирүү жетишсиз басым, электр маселелери
Чечим:Мөөрдү алмаштыруу, басым оптимизация, күчөткүч тюнинг
Өлчөө:Остральскоптун мониторинги менен кадам
Жарыш сөздүгү стратегиялары
- Титирөө анализи:Клапан компоненттерин механикалык кийүү
- Мунай талдоосу:Монитор булгануу деңгээли жана кошумчалуучу түйшүктөр
- Жылуулук сүрөтү:Электр байланышыларын аныктоо
- Иштин натыйжалуулугу:Жообунун убактысы жана тактык деградация
Тандоо критерийлери жана өлчөмдө көрсөтмөлөр
Жайгашкан жери
Керектүү агымды эсептөө:
- Q = агым чен (L / мин)
- A = Актуатор аймагы (CM²)
- V = каалаган ылдамдык (m / min)
- η = Системанын натыйжалуулугу (0.85-0.95)
Оптималдуу контролдоо үчүн 120-150% эсептелген көлөмдөгү клапан.
Басым рейтингдери
- Тутум басымы:Valve Rating ≥ 1.5 × Тутумдун максималдуу басымы
- Басым тамчы:Максаттуу көзөмөл үчүн клапан аркылуу 10-15 баракты кармаңыз
- Артка басым:Өлчөмдөгү рецензия чектерин чектөө
Экологиялык ой-пикирлер
- Температура диапазону:Стандарт (-20 ° C чейин + 80 ° C), жогорку темп жолдору
- Титирөөгө каршылык:IEC 60068-2-6 мобилдик тиркемелерди сактоо
- IP коргоо:IP65 / IP67 Катаал чөйрөлөр үчүн рейтингдер
- Жарылуудан коргоо:Кооптуу аймактарга ATEX / IECEX сертификаты
Пропорционалдуу клапан технологияларындагы келечектеги тенденциялар
Өнөр жай 4.0 Интеграция
- IOT туташуусу:Зымсыз мониторинг жана булутка негизделген аналитика
- Машинаны үйрөнүү:Оптималдуу иштөө үчүн болжолдуу алгоритмдер
- Санарип эгиз:Тутум симуляциясынын виртуалдык клапан моделдери
- БлокалаКоопсуз техникалык тейлөө жазуулары жана бөлүктөрдү аныктыкты текшерүү
Өркүндөтүлгөн материалдар жана дизайн
- Кошумча өндүрүш:Өткөрүлгөн агымдын мүнөздөмөлөрү үчүн татаал ички геометриялар
- Смарт материалдар:Адаптивдик контролдоо үчүн форма-эстутум эритмелери
- Нанотехнология:Отчетторду каршылык көрсөтүү үчүн өркүндөтүлгөн пальталар
- Био-шыктандырылган дизайн:Суюктук динамикасы табияттан оптимизациялоо
Туруктуулук фокусу
- Энергияны калыбына келтирүү:Пропорционалдык контролдоо менен калыбына келтирүү схемалары
- Биологиялык суюктук:Экологиялык таза гидразия менен шайкештик
- Жашоону эсептөө:Кайра иштетүү үчүн дизайн жана айлана-чөйрөгө тийгизген таасири
- Эффективдүүлүктү оптималдаштыруу:Минималдуу энергияны керектөө үчүн айдоочу контроль
Чыгымдарды пайда кылуу жана ROI ойлор
Баштапкы инвестициялык vs. Операциялык үнөмдөө
Типтүү кайтаруу эсептөө:
Пропорционалдык клапан сыйлыгы: $ 20-00-5-00
Энергияны үнөмдөө: Гидравликалык кубаттуулуктун 15-30%
Кыскартылган техникалык тейлөө: 25% азыраак тейлөө чалуулары
Өндүрүлгөн өндүрүмдүүлүк: 10-15% циклдик убакытты азайтуу
Орточо ROI: 12-24 ай жогорку колдонуудагы тиркемелерде
Менчик факторлорунун жалпы наркы
- Энергияны керектөө:Өзгөрмө Vs. Figo Flow Systems
- Техникалык тейлөө чыгымдары:Пландаштырылган жана реактивдүү тейлөө стратегиялары
- DownTime кыскаруу:Жарыш сөздү күтүү мүмкүнчүлүктөрү
- Продукциянын сапаты:Жакшыртылган ырааттуулук сыныктарын төмөндөтөт
Корутунду
Гидравликалык пропорционалдык клапандар критикалык технологиянын назыл электрондук көзөмөл тутумдары менен салттуу гидротехникалык күчтөрдү көпүртүрөт. Алардын так, үзгүлтүксүз көзөмөлдү берүү жөндөмү аларды тактык, натыйжалуулукту жана жылмакай иштөөнү талап кылган колдонмолорго маанилүү кылат.
Ишке ашыруу үчүн ачкычылар:
- Арызга талаптарга ылайык клапан спецификацияларына кылдаттык менен
- Туура системанын дизайнын жана суюктуктун тазалыгына инвестиция салыңыз
- Учурдагы контролдук архитектуралар менен интеграциялоонун планы
- Узак мөөнөттүү техникалык тейлөө жана колдоо талаптарын карап көрөлү
Өндүрүшкө ээ болуп, пропорционалдуу клапан технологиясы үчүн, пропорционалдуу клапан технологиясы үчүн, акылдуу диагностика, жакшыраак туташуу жана өркүндөтүлгөн иштин мүмкүнчүлүктөрү менен өнүгөт.
Иштеп жаткан жабдууларды жаңыртуу же жаңы тутумдарды долбоорлоо, пропорционалдык клапан технологиясын түшүнүү, келечектеги интеграцияга даярданып жатканда гидронуштуу тутумдун иштешин оптималдаштырууга жардам берет.
Гидравликалык тутумдарда пропорционалдык клапан технологиясын ишке ашырууга даярсызбы? Сиздин белгилүү тиркемелериңиздин оптималдуу тандоону жана интеграциялоону камсыз кылуу үчүн тажрыйбалуу инженерлер менен кеңеш берүү инженерлери менен кеңешип алалы.
