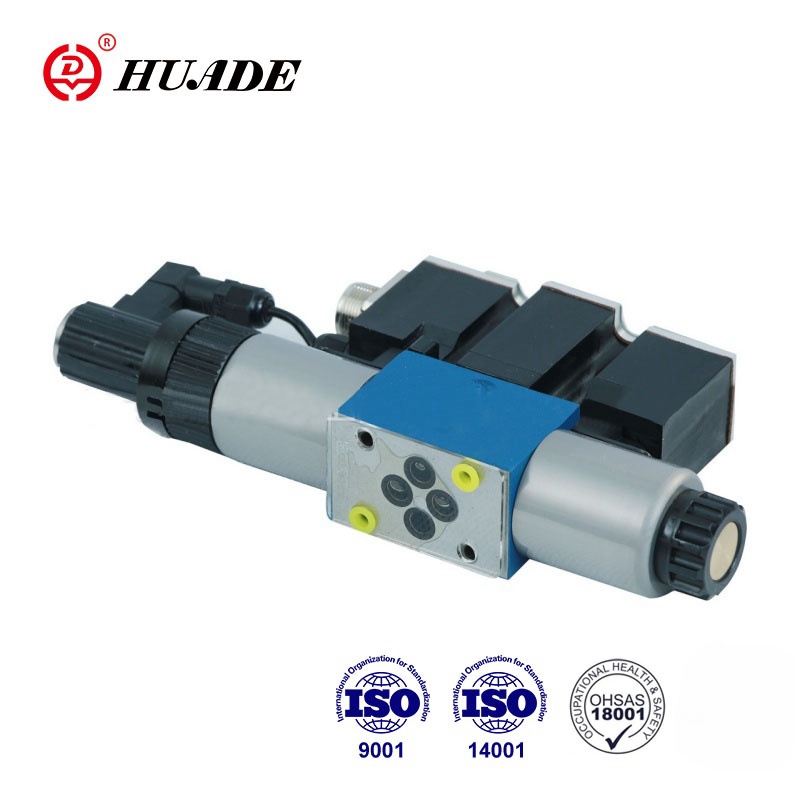

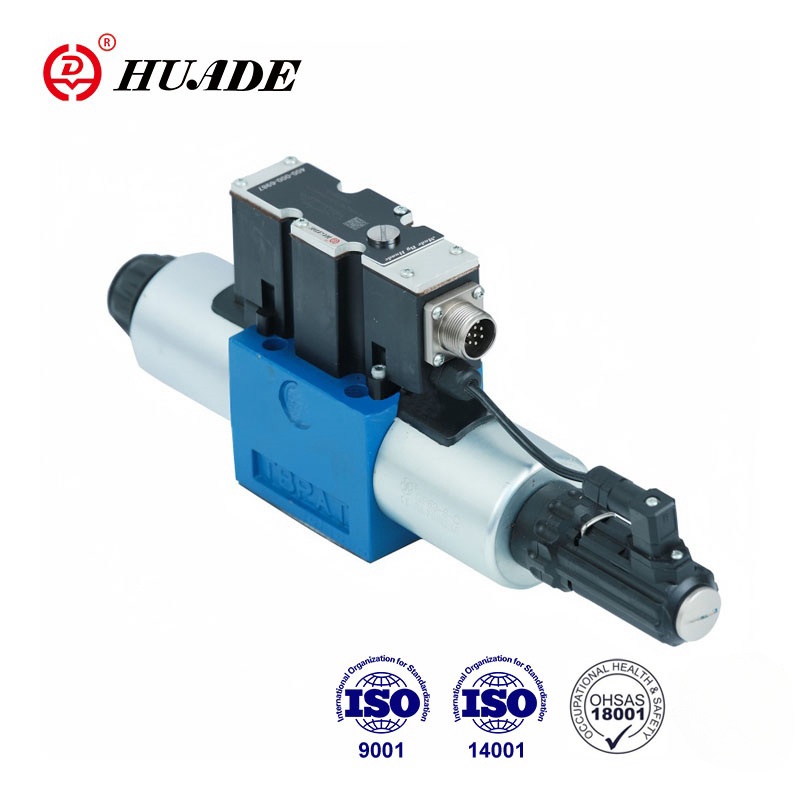

Бул 4WREE-2X клапан гидротехникалык суюктуктун агымын жана агымынын багытын көзөмөлдөө үчүн пропорционалдуу электромагнит менен башкарылган түз аракеттенүүчү пропорционалдык багыттагы клапан. Электр магнитти башкаруу орнотулган күчөткүч аркылуу ишке ашырылышы мүмкүн. Продукттун иштеши Rexrothтун 4WREE-2X сериясына шайкеш келет.
| Гидротехникалык | |||
| Өлчөмү | 6 | 10 | |
| Иштөө басымы | Порттор A, P, B | 31.5 | 31.5 |
| Порт Т | 21 | 21 | |
| Номиналдуу агым Qvnom боюнча △ P=1МПа(L/мин) | 8, 16, 32 | 25、50、75 | |
| Макс. уруксат берилген агымы (л/мин) | 80 | 180 | |
| Булгануу даражасы (мкм) | ≤20(10 сунуштоо) | ||
| Гистерезис(%) | ≤0,1 | ||
| Кайтаруу аралыгы (%) | ≤0,05 | ||
| Жооп сезгичтиги (%) | ≤0,05 | ||
| Басым суюктук | Минералдык майлар, фосфаттык эфир | ||
| Илешкектүүлүк диапазону мм2/С | 20дан 380ге чейин | ||
| Айлана-чөйрөнүн температурасы диапазону (℃) | 4WRE | -20дан +70ке чейин | |
| 4WREE | -20дан +50гө чейин | ||
| Салмагы (Кг) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Электрдик (интегралдык электроника) | |||
| Өлчөмү | 6 | 10 | |
| Берүүнүн түрү | DC | DC | |
| Номиналдуу чыңалуу (V) | 24 | ||
| Соленоиддин номиналдык ток (A) | 2.5 | ||
| Соленоиддик катушка каршылык (Ω) | Катушканын каршылыгы 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Милдет | 100% | ||
| Макс.катуш температурасы (℃) | 150гө чейин | ||
| DIN40050 боюнча изоляция | IP65 | ||
| Байланыштуу күчөткүчтүн техникалык маалыматтары | |||
| Байланышкан күчөткүч | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Берүү чыңалуусу | Номиналдуу чыңалуу VDC | 24 | |
| Төмөнкү чектик маани V | 19.4 | ||
| Жогорку чектик маани V | 35 | ||
| Күчөткүчтүн күчү | Имах А | <2 | |
| Импульстук ток А | 3 | ||
Өзгөчөлүктөрү:
▶Агымдын багытын жана чоңдугун көзөмөлдөө үчүн түз башкарылуучу пропорционалдык клапан
▶Кошумча плиталарды орнотуу үчүн
▶Электрдик абал боюнча пикир
▶Жазгы борборлоштурулган башкаруу спуласы
▶4WREE түрү, A1 же F1 интерфейси бар интегралдык клапан электроникасы
▶Ачуу борбордук жип жана алынуучу катушкасы бар пропорционалдуу электромагниттер аркылуу ишке ашырылат
▶Клапан жана электрондук башкаруу бир булактан
Колдонмо:
Пропорционалдык клапан 4WREE-2X ар кандай тармактарда колдонулушу мүмкүн, мисалы, станок, жеңил өнөр жай, металлургия, тоо-кен казып алуу, аэрокосмос, ж.б.
4/2 жана 4/3 пропорционалдык багыттуу клапандар subplate монтаждоо дизайнынын түз башкарылуучу компоненттери болуп саналат.
Алар борбордук жип жана алынуучу катушкалар менен пропорционалдуу электромагниттер менен башкарылат. Соленоиддер интегралдык башкаруу электроникасы тарабынан башкарылат.
Функционалдык сүрөттөлүшү:
Электрмагниттердин (5 жана 6) кубаты өчүрүлгөндө башкаруу катушкасы (2) кысуу пружиналары (3 жана 4) менен борбордук абалда кармалат.
Пропорционалдуу электромагниттердин бирине кубат берүү аркылуу башкаруучу спулдун (2) түз иштеши, мис. электромагниттик "b" башкаруу (6)
→ Башкаруучу катушканын (2) электрдик киргизүү сигналына пропорционалдуу солго жылуусу
→Пдан Ага жана Бдан Тга прогрессивдүү агым мүнөздөмөлөрү бар кесилиштер сыяктуу тешик аркылуу туташуу
Соленоидди энергиядан ажыратуу(6)
→ Башкаруучу катушка (2) кысуу пружинасы (3) аркылуу борбордук абалга кайтарылат.
HD-4WREE...A-2X
Ток жок абалда катушка (2) электромагниттик кайтаруучу пружиналар аркылуу механикалык борбордо кармалат. Бул "V" катушка белгиси үчүн гидравликалык борбордун абалына тиешеси жок! Электр клапанынын жабык контурун башкаруу чынжырчасы жабылганда, катушка гидравликалык борбордун абалына жайгаштырылат.
Дизайн:
Клапан негизинен төмөнкүлөрдөн турат:
• Корпус(1) монтаждоо бети менен
• Башкаруучу катушка(2) кысуу пружиналары (3 жана 4) менен
• Соленоиддер (5 жана 6) борбордук жип менен
• Позицияны өзгөрткүч (7)
•Кошумча интегралдык башкаруу электроникасы(8)
• Механикалык нөл чекитинин жөндөөсүнө (9) Pg 13.5 жана электрдик нөл чекитине Pg 7(10) (4WREE түрү) аркылуу жетүүгө болот.
Пропорционалдык багыт клапанынын символу 4WREE-2X
