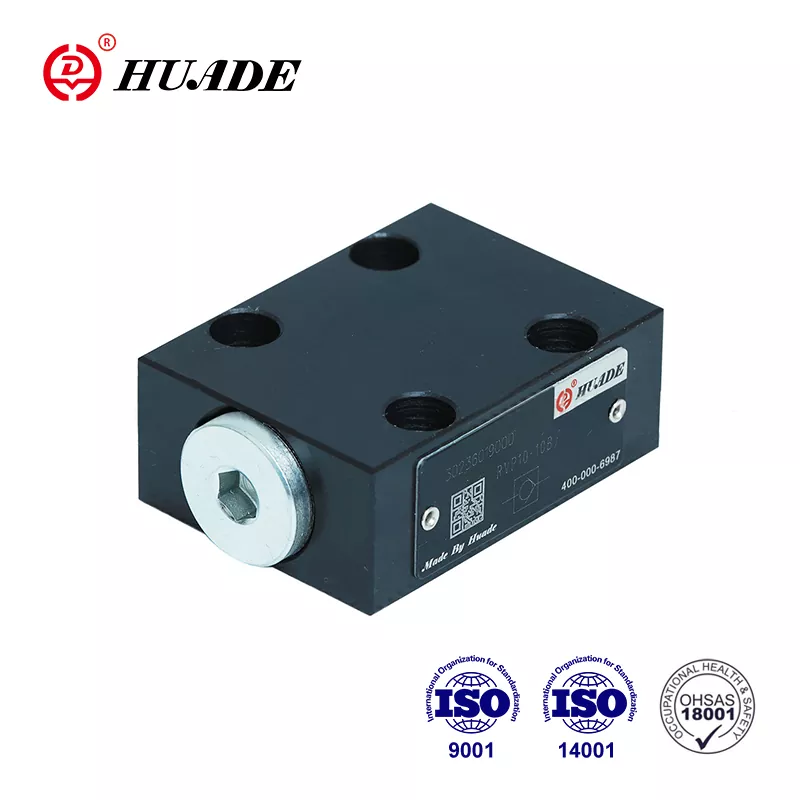

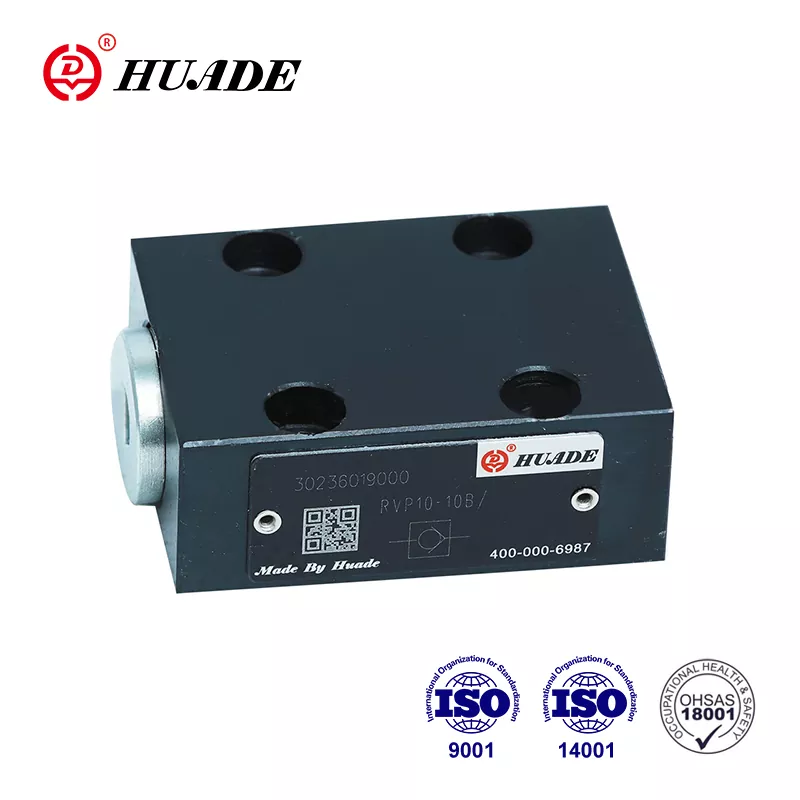

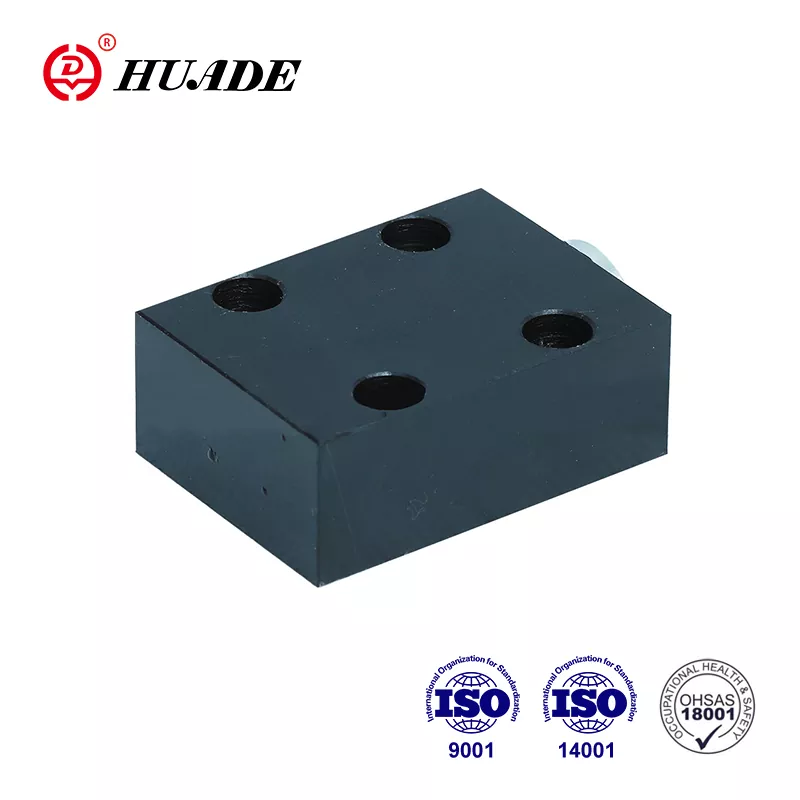

1979-жылы Кытай жана Германия өкмөттөрүнүн ортосундагы стратегиялык кызматташтык, Huade Rexroth заманбап технологияларды киргизилген. Huade® текшерүү клапаны RVP 12 Rexroth's RVP 12 менен шайкеш келет. Huade товары эл аралык стандарттарга, атап айтканда ISO9001, ISO14001 жана OH SAS18001ге туура келет. Фабрика заводдон чыкканга чейин RVP 12 текшерүү клапандарынын эң сонун сапатын камсыз кылуу үчүн жакшы текшерүү системасы менен сапатка чоң басым жасайт. Huade продуктылары Кытайда аскердик өнөр жай жана башка тармактарда кеңири колдонулушу мүмкүн. Бул Кытайда ишенимдүү бренд болуп саналат.
|
Техникалык маалыматтар |
|||||||||
|
Өлчөмү |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Иштөө басымы, макс (МПа) |
31.5 |
||||||||
|
Ачылган басым (МПа) |
0.05 |
||||||||
|
Басым суюктук |
минералдык майлар же фосфат эфири |
||||||||
|
Басым суюктуктун температура диапазону (℃) |
-30～+80 |
||||||||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
||||||||
|
Оңдоо позициясы |
кошумча |
||||||||
|
Салмагы (Кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Өзгөчөлүктөрү:
▶ Кошумча туташтыруу
▶ Бир багытта агып кетпестен жабуу
Колдонмо:
Текшерүүчү клапан RVP 12 негизинен насостун чыгышында арткы басым клапаны жана айланып өтүүчү клапан катары колдонулат.
Текшерүү клапаны RVP 12 аз басым жоготуу менен калкып клапан түзүмү болуп саналат. Структура диаграммасы төмөндө көрсөтүлгөндөй. Анын милдети, эң жакшысы, бир багытта агып жаткан агымды жабуу жана карама-каршы багытта эркин агымга уруксат берүү. Ал негизинен корпустан (1), калканчтан (2) кысуу пружинасынан (3) жана пружинанын отургучунан (4) турат. ). Сырткы диаметри боюнча башкарылуучу калканчтын (2) соккусу механикалык токтотуу менен чектелет. Камтылган кысуу пружинасы (3) жабуу кыймылын колдойт. Мындан тышкары, кысуу пружинасы (3) клапан аркылуу агым жок болсо да, калканчты (2) жабык абалда кармап турат.
Символ
Структура диаграммасы
①Турак жай ②Poppet ③Жаз ④Жазгы отургуч
1. Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар пломбаланып, абанын кире беришине аба чыпкасы орнотулушу керек
3. Заводдон чыкканда пластинкасы жок өнүмдөр, эгер керек болсо, атайын буйрутма бериңиз.
4. Клапанды бекитүүчү бурамалар жогорку интенсивдүүлүк деңгээлинде болушу керек (10.9-класс). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз
5. Клапан менен байланышкан беттин бүдүрлүүлүгү 0,8ге чейин талап кылынат.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
