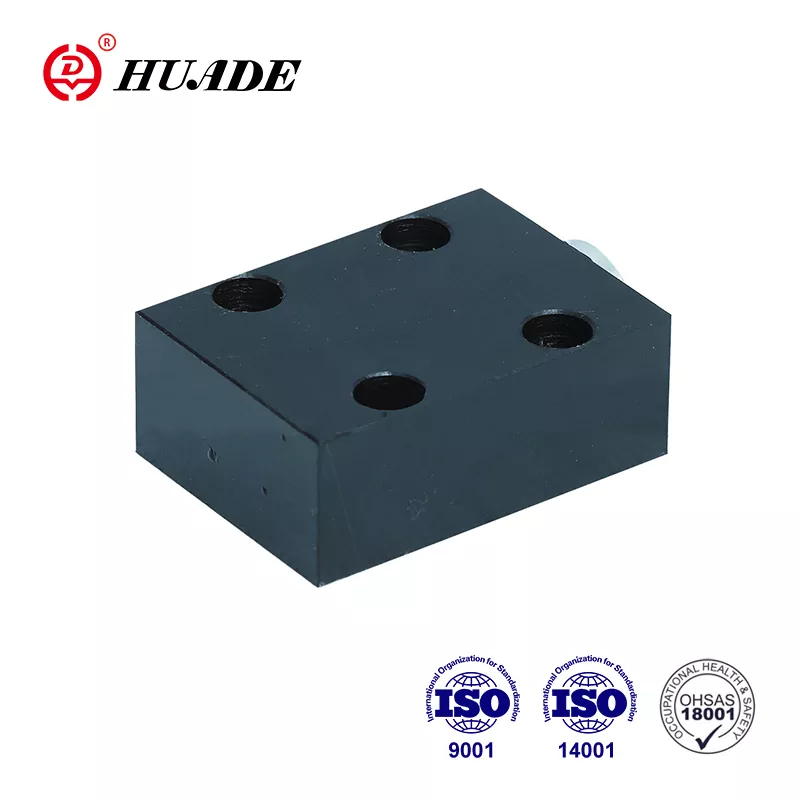

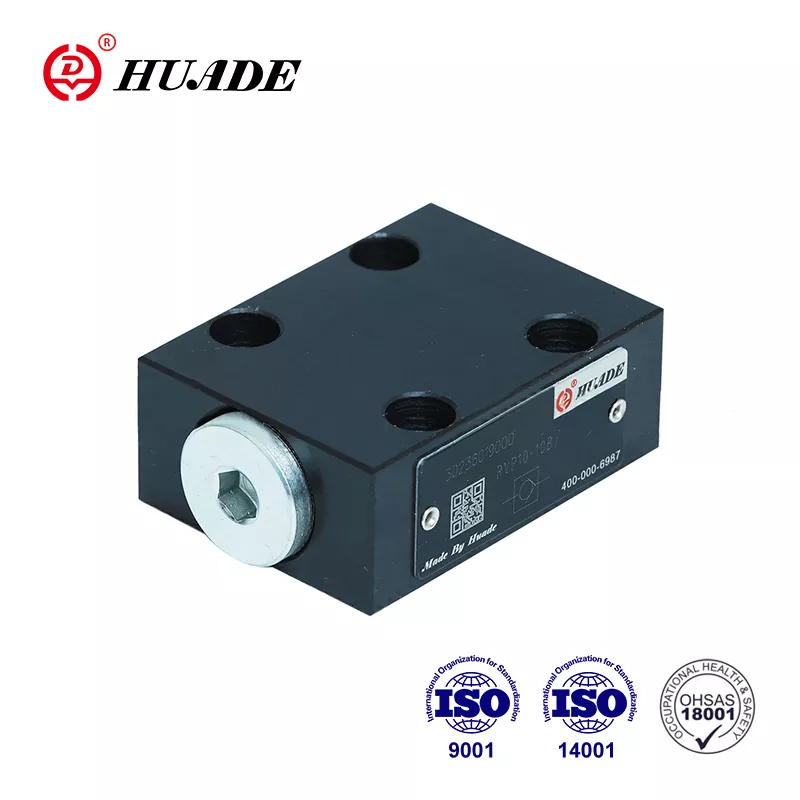

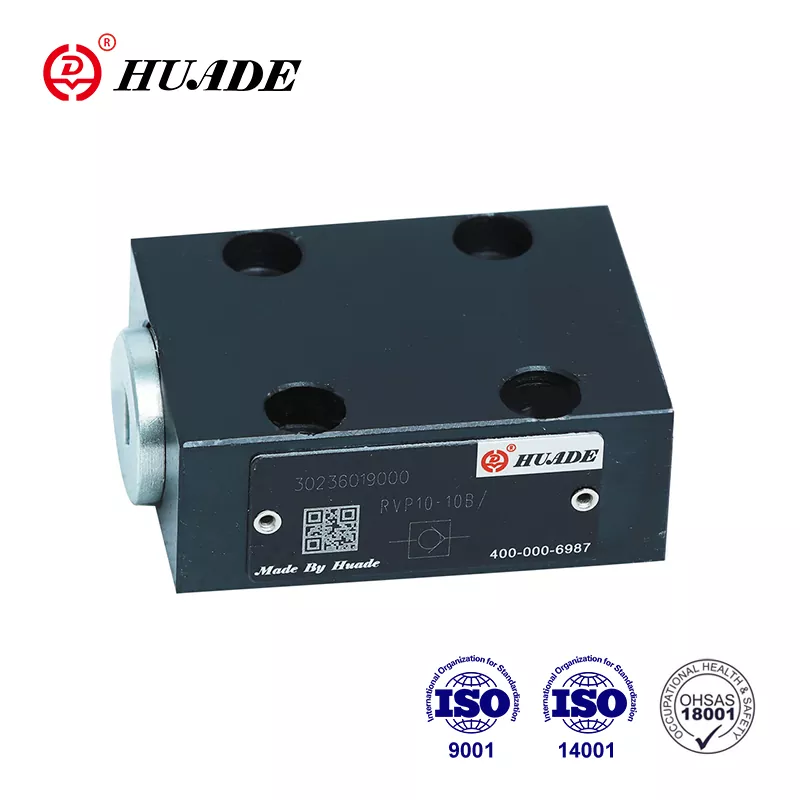

Rexroth менен 1979-жылдан бери 7 жылдан ашык кызматташуу, Huade® текшерүү клапаны RVP 25 ылайыктуу баада Rexroth RVP 25 менен шайкеш келет. Ал бышык болоттон жасалган. Бардык Huade® өнүмдөрү жогорку сапатты камсыз кылуу жана бир жылдык кепилдикке ээ болуу үчүн фабрикадан чыкканга чейин катуу сыноодон өтөт. Кепилдик мөөнөтүнүн ичинде аны оңдоо акысыз. Huade товары эл аралык стандарттарга жооп берет, атап айтканда ISO9001, ISO14001 жана ISO45001. Huade® текшерүү клапандары инженердик жана курулуш машиналарында, металлургияда, станоктордо жана башкаларда кеңири колдонулат. Бул Кытайдагы эски улуттук бренд.
|
Техникалык маалыматтар |
|||||||||
|
Өлчөмү |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Иштөө басымы, макс (МПа) |
31.5 |
||||||||
|
Ачылган басым (МПа) |
0.05 |
||||||||
|
Басым агымы |
минералдык майлар же фосфат эфири |
||||||||
|
Басым суюктуктун температура диапазону (℃) |
-30～+80 |
||||||||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
||||||||
|
Оңдоо позициясы |
кошумча |
||||||||
Өзгөчөлүктөрү:
▶ Кошумча туташтыруу
▶ Бир багытта агып кетпестен жабуу
Колдонмо:
Текшерүүчү клапан RVP 25 негизинен насостун чыгышында арткы басым клапаны жана айланып өтүүчү клапан катары колдонулат.
Текшерүү клапан түрү RVP 25 ар кандай жогорку пресс өнөр жай чөйрөсүндө колдонулушу мүмкүн. Анын милдети, эң жакшысы, бир багытта агып жаткан агымды жабуу жана карама-каршы багытта эркин агымга уруксат берүү. структура схемасы төмөнкүдөй. Ал негизинен корпустан (1), попеттен (2) кысуу пружинасынан (3) жана жазгы отургучтан (4) турат. Сырткы диаметри боюнча башкарылуучу калканчтын (2) соккусу механикалык токтотуу менен чектелет. Камтылган кысуу пружинасы (3) жабуу кыймылын колдойт. Мындан тышкары, кысуу пружинасы (3) клапан аркылуу агым жок болсо да, калканчты (2) жабык абалда кармап турат.
Символ
Структура диаграммасы
①Турак жай ②Poppet ③Жаз ④Жазгы отургуч
1. Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар пломбаланып, абанын кире беришине аба чыпкасы орнотулушу керек.
3. Заводдон чыкканда пластинкасы жок өнүмдөр, эгер керек болсо, атайын буйрутма бериңиз.
4. Клапанды бекитүүчү бурамалар жогорку интенсивдүүлүк деңгээлинде болушу керек (10.9-класс). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз.
5. Клапан менен байланышкан беттин бүдүрлүүлүгү 0,8ге чейин талап кылынат.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
