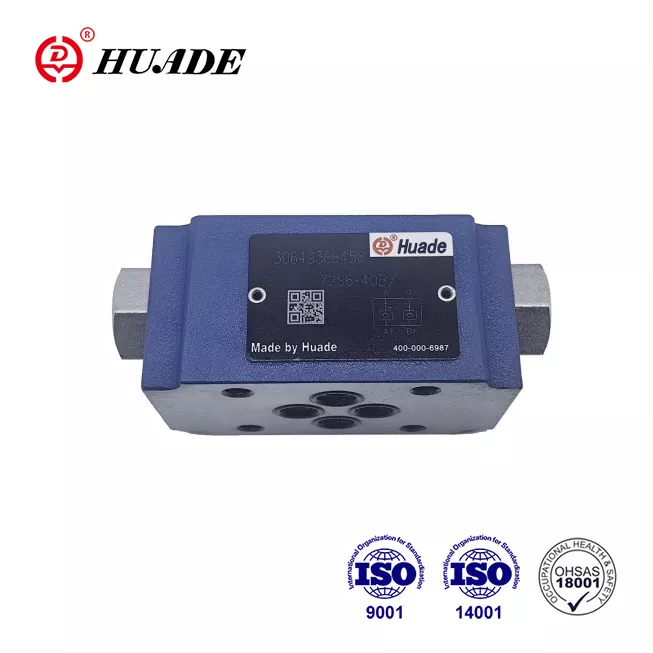

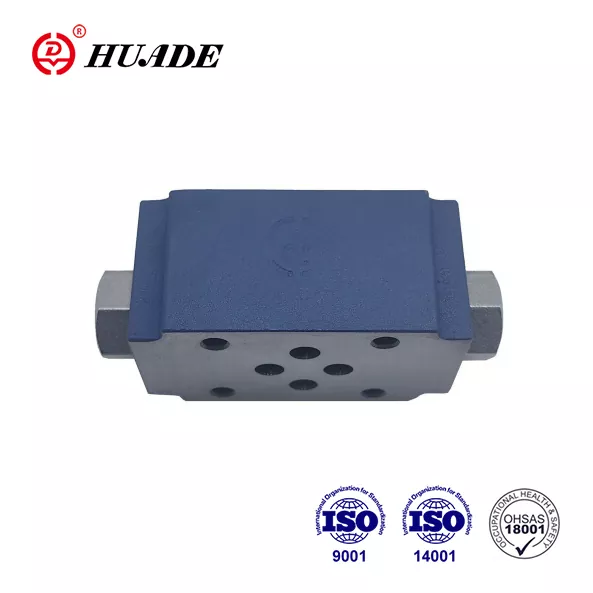

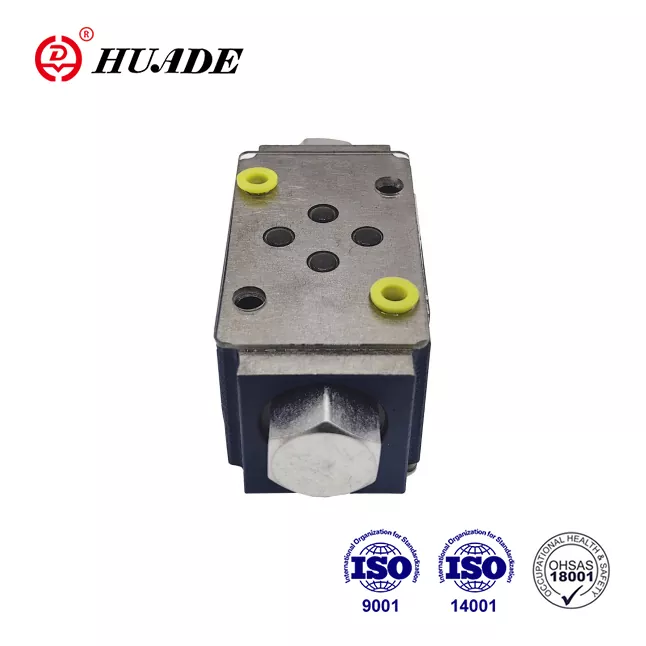

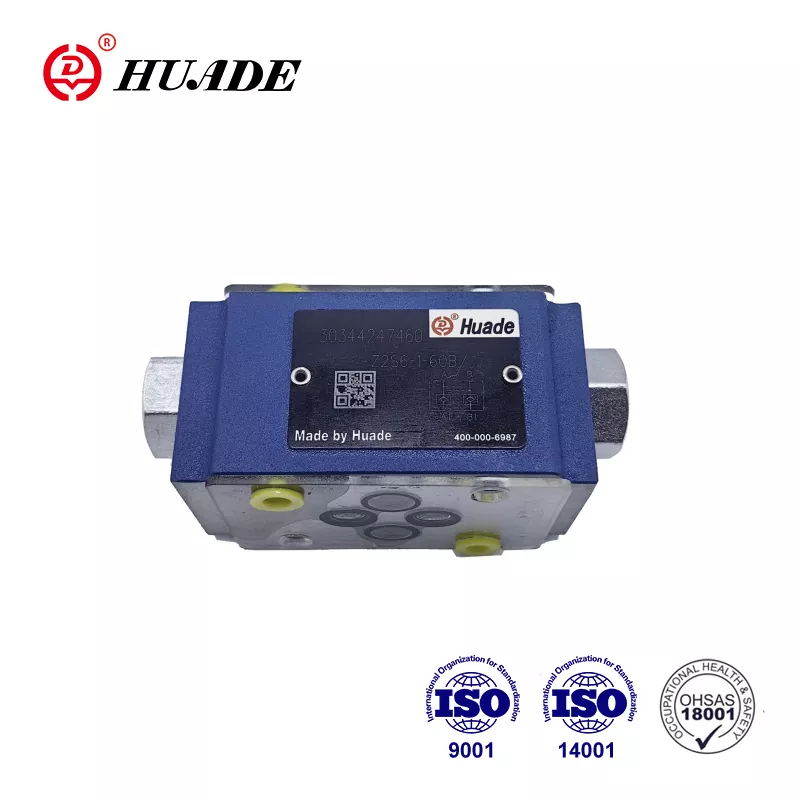

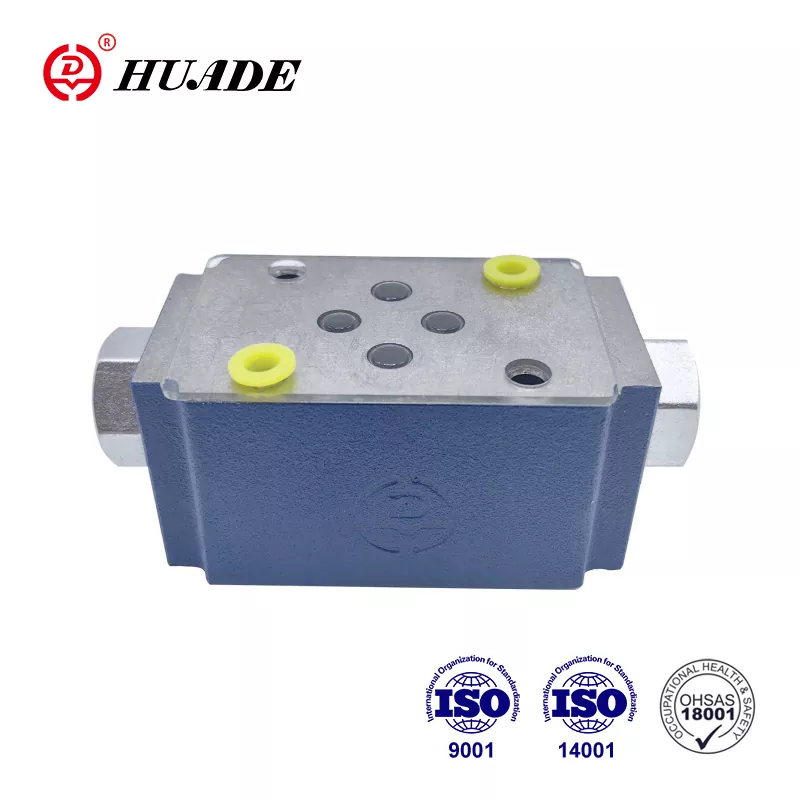

Текшерүүчү клапан сэндвич плитасы Z2S 6

1979-жылдан бери Рексрот менен кызматташуудагы жети жылдык тажрыйбанын аркасында Хуаде Рексроттун эң алдыңкы технологияларын киргизди. Huade® текшерүү клапаны Z2S 6 толугу менен Rexroth тарабынан сунушталган ошол эле серияны алмаштыра алат. Анын баасы жакшыраак. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® гидротехникалык клапандар ишенимдүү аткаруу үчүн аскердик өнөр жайында колдонулат. Бул линиядагы ушуга окшогон буюмдарга караганда технология жагынан алда канча өнүккөн жана бышык. Бул Кытайда белгилүү улуттук бренд.

Check Valve Sandwich Plate Z2S 6 продуктунун параметри

Продукттун өзгөчөлүгү жана текшерүү клапанынын сэндвич пластинасынын колдонулушу Z2S 6

Өзгөчөлүктөрү:

▶ Вертикалдуу топтомдордо колдонуу үчүн

▶ Бир же эки тейлөө портун аккансыз жабуу үчүн

▶ Дин 24 340 формасына, ISO4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү

Колдонмо:

Бул текшерүү клапаны Z2S тик стекти орнотуу үчүн колдонулат. Ал зарыл болгон бир же эки иштеп жаткан мунай портторун агып кетпей жаап коё алат.

Текшерүүчү клапан сэндвич пластинкасынын функциялары, бөлүмү, символдору Z2S 6

Z2S типтеги гидравликалык пилоттук текшерүү клапандары сэндвич плитасынын дизайнына ээ. Алар бир же эки тейлөө портторун, атүгүл узак убакытка чейин агып чыкпай жабуу үчүн колдонулат. Эркин агым А1ден А2ге же В1ден В2ге чейин болот. А1 В1деги агым карама-каршы багытта бөгөттөлгөн. Суюктук A1ден A2ге агып өткөндө, катушка (1) басым жасалып, оңго түртүлөт, ошону менен шариктүү клапан (2) ачылат, ал андан кийин калканчты (3) ачат. Клапандын туура жабылышын камсыз кылуу үчүн багыттоочу клапандын A2 B2 тейлөө порттору нейтралдуу абалда резервуарга туташтырылууга тийиш.

Z2S символу

Z2S 6нын кесилген көрүнүшү

Z2S типтүү схемасы
