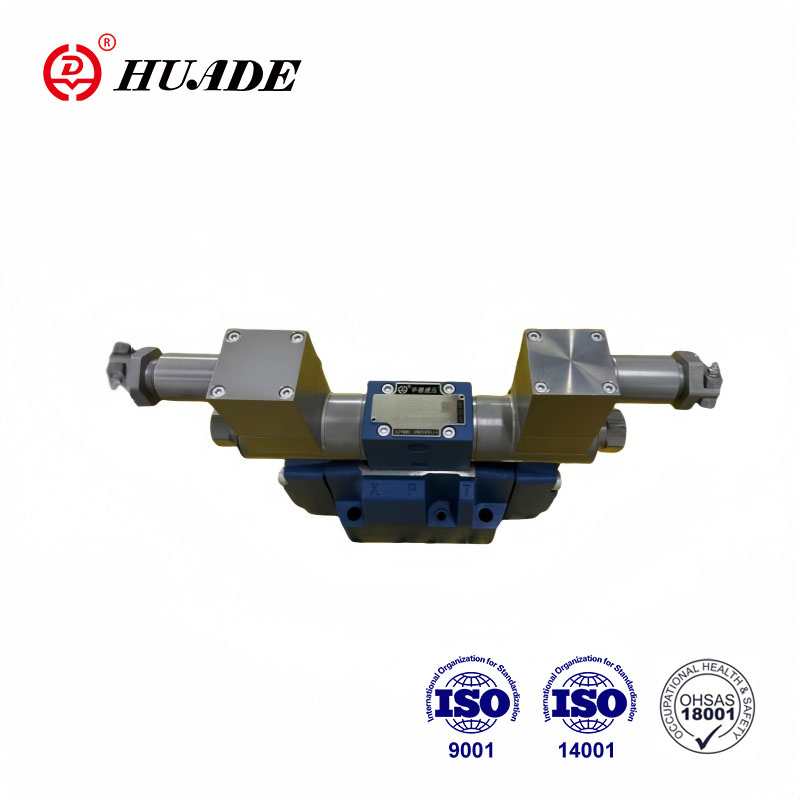

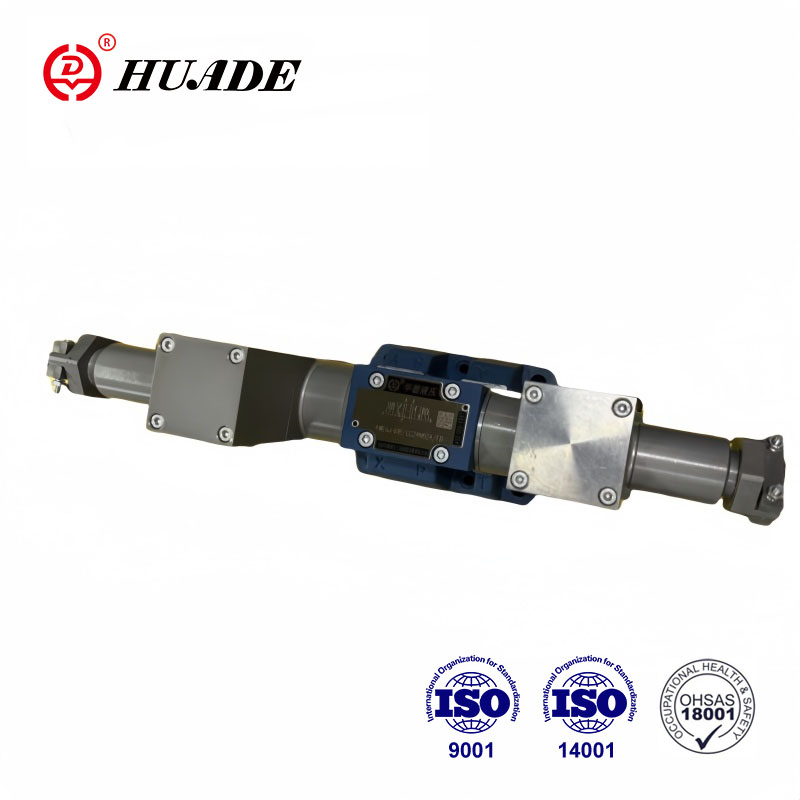

Жарылуудан корголбогон электромагниттик клапан - электромагниттик күч аркылуу суюктуктун агымынын багытын башкарган түзүлүш. Жарылуудан корголбогон WE6 сериясы күйүүчү жана жарылуу коркунучу бар чөйрөдө учкундарды же жогорку температураларды жаратпасын, ошону менен жарылууларды болтурбоо үчүн жарылууга каршы атайын дизайнды кабыл алат. Бул жарылуудан корголбогон электромагниттик клапан, негизинен, ар кандай иштөө шарттарынын муктаждыктарын канааттандыруу үчүн гидравликалык же пневматикалык системалардагы суюктуктардын агымынын багытын көзөмөлдөө үчүн колдонулат.
|
Technикалык маалыматтар |
||
|
Оңдоо позициясы |
Кошумча | |
| Айлана-чөйрөнүн температурасы диапазону (℃) | -30дан +50гө чейин (NBR мөөрү) | |
| -20дан +50гө чейин (FKM мөөрү) | ||
| Салмагы | Жалгыз электромагнит (кг) | 2.6 |
| Кош электромагниттер (кг) | 4.3 | |
| Максималдуу иштөө басымы | Порт P, A, B (бар) | 350 |
| Порт T (бар) | 210 | |
| иштөө басымы уруксаттын маанисинен ашып кеткенде, A жана B спулунун символу Т портун дренаж үчүн жасашы керек | ||
| Макс. агымдын ылдамдыгы (л/мин) | 80 | |
| Агымдын кесилиши (нейтралдуу абалды которуу) | Q версиясы (мм2) | Номиналдуу аянттын 6%ке жакыны |
| Версия W (мм2) | Номиналдуу аянттын 3%ке жакыны | |
| Суюктук | NBR жана FKM мөөр үчүн ылайыктуу минералдык май | |
| FKM пломба үчүн фосфат эфири | ||
| Суюктуктун температурасы диапазону (℃) | -30дан +80ге чейин (NBR мөөрү) | |
| -20дан +80ге чейин (FKM мөөрү) | ||
| Илешкектүүлүк диапазону мм2/с | 2,8ден 500гө чейин | |
| Булгануу даражасы | Суюктуктун булганышынын максималдуу жол берилген деңгээли: Класс 9. NAS 1638 же 20/18/15, ISO4406 | |
| Электрдик маалыматтар | ||
| Чыңалуу түрү | DC | |
| Жеткиликтүү чыңалуу (V) | 12, 24, 36, 110 | |
| Уруксат берилген чыңалуу (четтөө) % | -15тен +10го чейин | |
| Киргизүү кубаттуулугу (Вт) | 30 | |
| Соленоиддин иштөө режими | Үзгүлтүксүз иштөө | |
| Которуу убактысы ISO 6403 менен макулдашылган | КҮЙҮК (мс) | 25тен 45ке чейин |
| ӨЧҮРҮҮ (мс) | 10дон 25ке чейин | |
| Которуу жыштыгы (убакыт/саат) | 15000ге чейин | |
| Макс. катушкалар температурасы (℃) | +150 | |
Өзгөчөлүктөрү:
▶Түздөн башкарылуучу типтеги жарылуудан коргоочу клапан стандарттык түрү катары колдонулат
▶DIN24 340 ISO 4401 монтаждоо бетинде А түрү
▶Нымдуу түрдөгү DC жарылуудан коргоочу электромагнит
▶90° айлануучу жарылуудан коргоочу электромагнит
▶Катушканы алмаштырууда басым өткөрбөгөн камераны ачуунун кереги жок
Колдонмо:
Жарылуудан корголбогон электромагниттик клапандар нефтехимия тармагында кеңири колдонулат. Нефть-химиялык өнөр жайда, алар, негизинен, мунай жана жаратылыш газы сыяктуу күйүүчү жана жарылуучу каражаттардын агымынын багытын көзөмөлдөө үчүн колдонулат.
WE типтеги багыттуу башкаруу клапаны - бул жарылуудан коргоочу электромагниттик клапан, мунай суюктугунун башталышы, токтошу жана агымынын багытын көзөмөлдөө үчүн колдонулат.
Багыттоочу клапандар корпустан (1), бир же эки электромагниттен (2), башкаруучу спулодон (3) жана бир же эки кайтаруучу пружинадан (4) турат.
Ток жок абалда башкаруучу катушка (3) нейтралдуу же баштапкы абалда кайтаруучу пружиналардын (4) жардамы менен кармалат (импульстук катушкалардан тышкары). Башкаруучу катушка (3) нымдуу пин электромагниттери (2) аркылуу иштетилет.
Канааттандырарлык иштөөгө кепилдик берүү үчүн электромагниттик басым камерасы май менен толтурулганына кам көрүү керек.
Башкаруучу катушка(3) соленоид(2) жана түртүүчү штанга (5) аркылуу күтүлгөн абалга жылдырылат жана бул Рдан Ага жана Вдан Тга же Рден Вге жана Адан Тге эркин агым берет.
Жарылуудан коргоочу электромагнит (2) өчүрүлгөндө, башкаруу клапанынын элементи (3) баштапкы абалга келтирилген пружинага (4) түртүлөт.
4WE6...61B/O түрү.. (A, C жана D функциялары менен чектелген).
Бул типте 2 которуштуруу позициясы жана 2 багыттуу башкаруу клапандары жайгашкан механизм жарылуудан коргоочу электромагнит жок.
4WE6...61B/0F түрү... импульстук клапан (A, C жана D функциялары менен чектелген).
Ал 2 которуштуруу позициясын, 2 жарылуудан коргоочу электромагниттерди жана жайгаштыруу механизми менен 1 багыттуу башкаруу клапанын камтыйт. 2 которуштуруу позициялары өзүнчө белгиленет, ошондуктан жарылуудан коргоочу электромагнитті үзгүлтүксүз электрлештирүүнүн кереги жок.
Картридж дроссель
Картридж дроссели зарыл, анткени анык агым которуштуруу процессинде клапандын иштөө чегинен чоңураак болушу мүмкүн.
WE6 сериясындагы жарылуудан корголгон электромагниттик клапандын түзүмү
