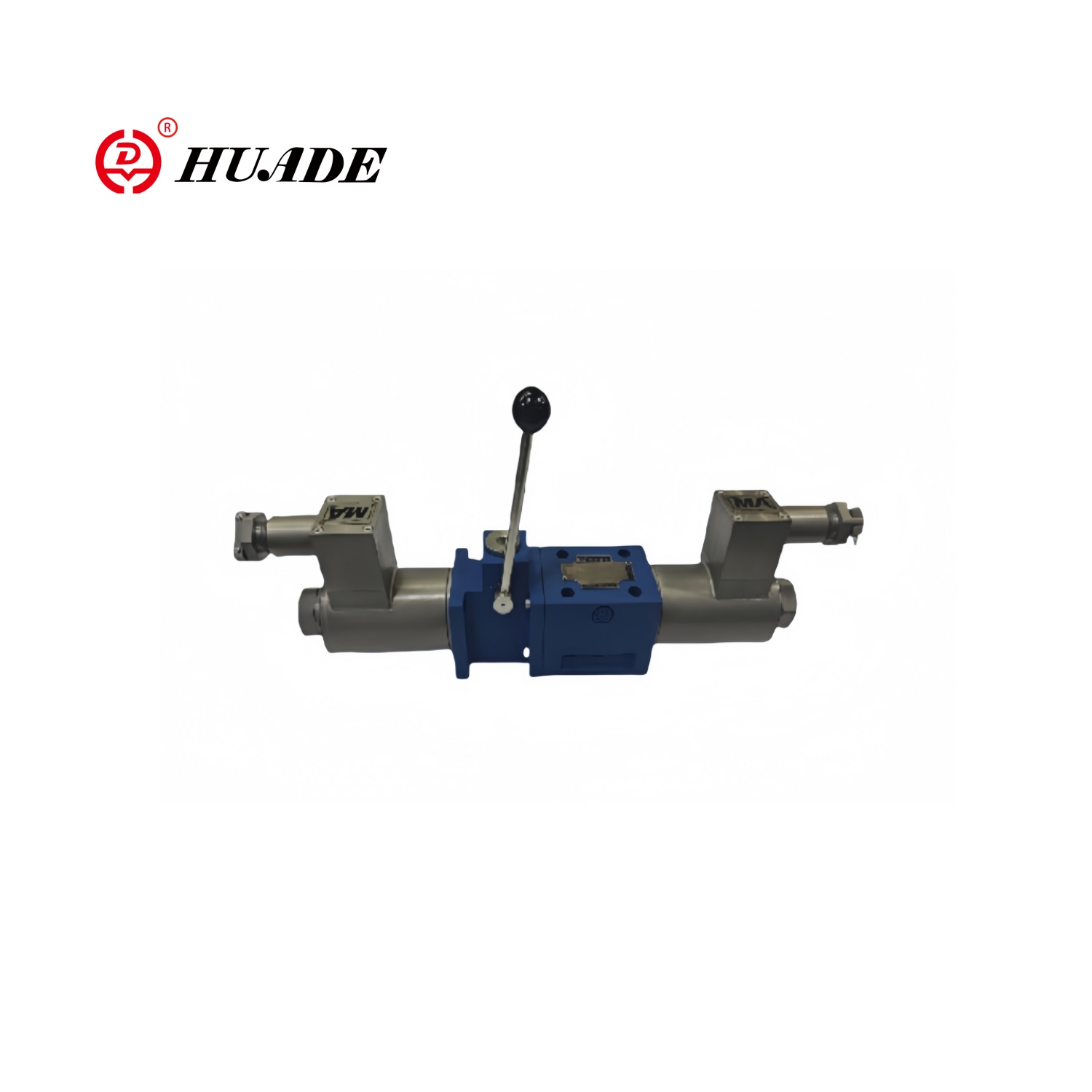

4wem10 менен туткасы менен жарылуу

Тез жардам туткасы бар Solonoid Valve 4Wem10 - бул күйүүчү жана жарылуучу чөйрөлөр үчүн атайын иштелип чыккан өнөр жай клапасы. Соленоид клапанынын жалпы чыңалуусу 4wem10 24vdc же 220VAC, жана жарылуу далилденүүчү ширелер участок электр менен камсыздоого дал келиши керек. Автоматтык контролдун аткарылбаса, тез жардам туткасы агып кетпешинин алдын алуу же жарылуудан качуу үчүн клапанды тез арада кесип салса болот же ачып, жарылуудан сактанат.

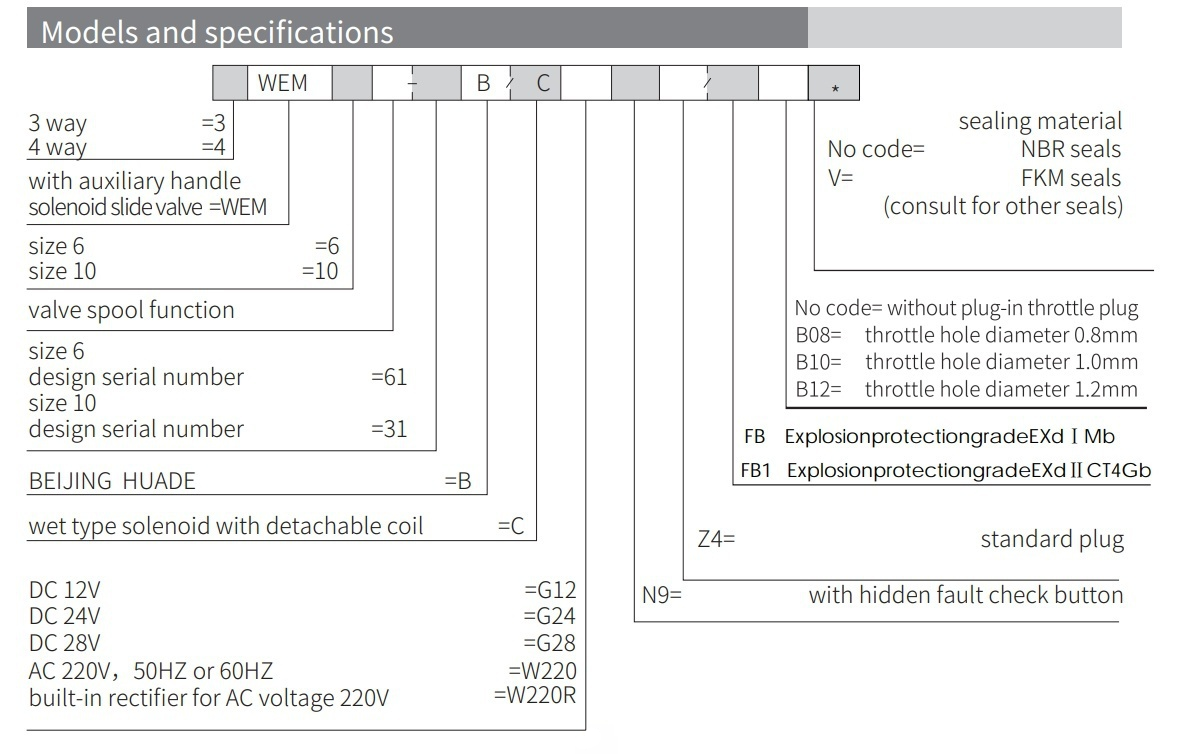

4wem10 менен жарылуудан жасалган жарылуунун жарылуу параметринин өнүмү

Продукт функциясы жана 4wem10 менен жабуу-сатуу формасын колдонуу

Өзгөчөлүктөрү:

▶ 6дан 10го чейин

▶ Максималдуу иш-аракет 350 бар

▶ Жумшактын максималдуу агымы 120 л / мин

Solonoid жана кол менен башкарылуучу агымдын ачылышы, жабылышы жана багыты

▶ нымдуу-пиндик соленоид

▶ соленоид 90 ° бурулуп кетиши мүмкүн

▶ Subpating орнотуу

Колдонмо:

Кереноиддик багытта 4wem10 заселемеликти жана химиялык өсүмдүктөр, газ бөлүштүрүү станцияларында кеңири колдонулган куурчак системаларында кеңири колдонулат.

Бөлүм жана 4wem10 менен жарылуудан турган сандыктын символу

Wemm түрүндөгү багыттоочу клапан - бул соленоид жана операциялык туткасы тарабынан башкарылган багыт клапулу. Ал ачылышын, жабууну жана суюктуктун агымынын багытын көзөмөлдөйт.

4wem10 менен жарылуучу-жоболоштурулган клапан, негизинен, клапандын денесинен (1), бир же эки соленоиддер (2), клапан талаасы (3), куралдар (4) жана кол менен контролдоочу шайман.

Solenoid операциясы:

Күч жок болгондо, клапан талаасы (3) кайтаруу иш-аракетинин астында бейтарап же баштапкы абалда. Соленоиддин күчү (2) клипанын (3) иш жүзүндө иштейт (3), ал калган абалда калгандын терминалына чейин түрткү берет. Ошентип, басым майын P P-дан A жана b үчүн t га чейин жана b га чейин (2) селеноидден кийин (2) тарабынан жүргүзүлөт (4) кайтаруу (4), ал эми Return Spoth (4) клапан спулун (3) баштапкы абалына кайтарат.

Көмөкчү жараяма

Соленоид жетишпегенде, клапаны талаасы (3) көмөкчү туткуну иштеп чыгуу менен көмөк көрсөтө алат. Операциялык күч айлануучу вал аркылуу өтүү үчүн көмөкчү туткасын (5) оңго буруңуз. Топ клапан (7) жана жетектөөчү жеңи (8) клипанын талаасына (3) иш-аракет кылууга болот (3), солго жылууга болот. Көмөкчү туткасы (5). Нөлдүк позициясына кайтып келгенде, клапан талаасы (3) Return (9)

Структурасы 4wem10 менен туткасы менен жарылуу

Символдор 4wem10 менен туткасы менен жарылуу
