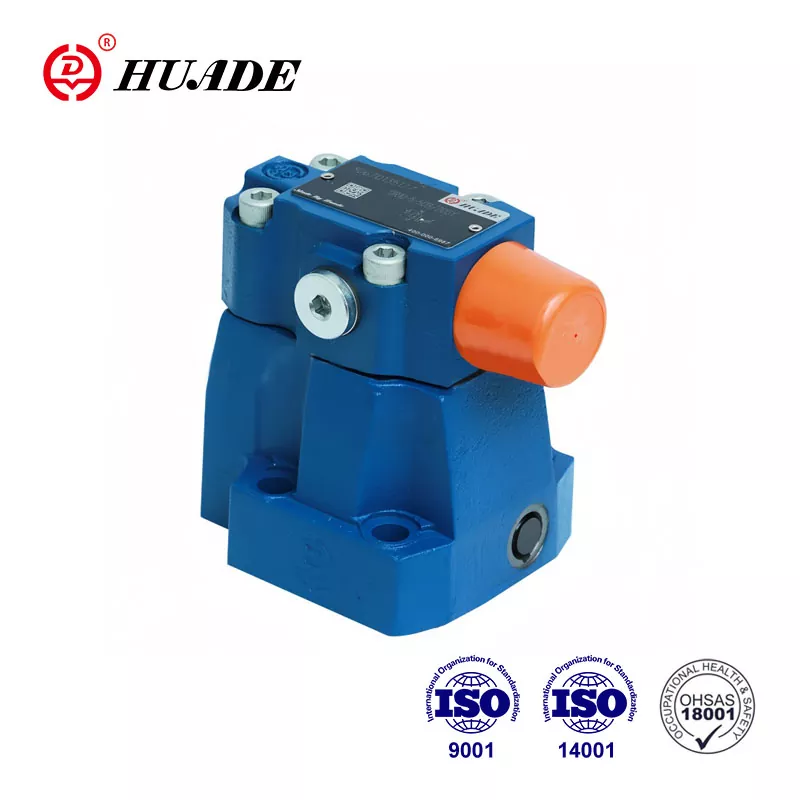

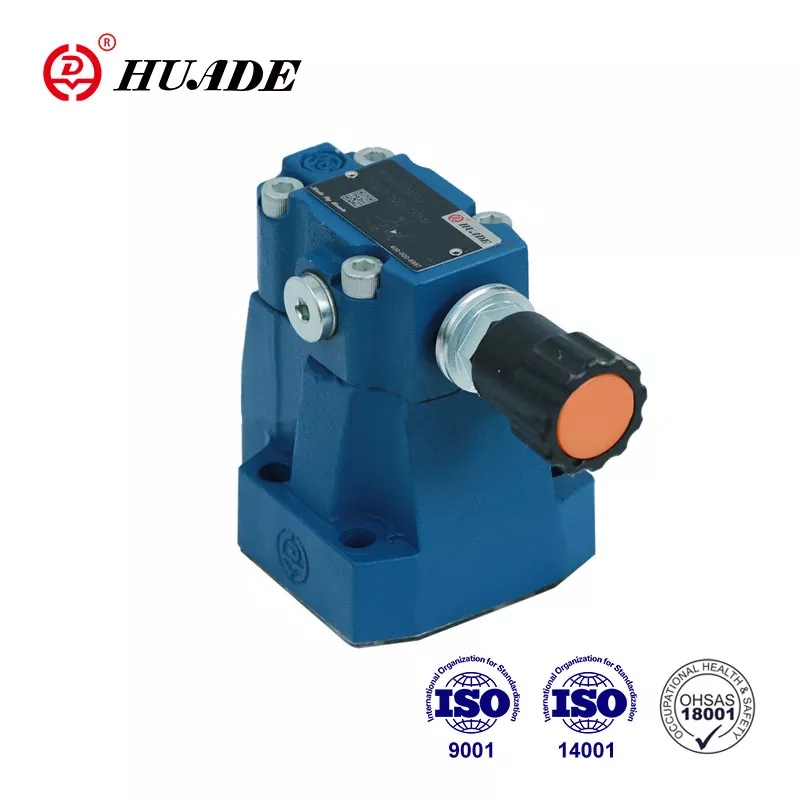

DR 20 типтеги басымды төмөндөтүүчү клапан басымды көзөмөлдөө үчүн колдонулат. Рексроттун алдыңкы технологиясын жана дүйнөнүн бардык булуң-бурчунан эң алдыңкы өндүрүш жабдууларын киргизүү менен, Huade® басымды төмөндөтүүчү клапандар сапаттуу жана арзан баада. Huade белгилүү кытай улуттук бренди болуп саналат, жана анын продуктылары, мисалы, инженердик техника, суу сактоо, станок, мунай жана мунай химиясы, ж.б.у.с. сыяктуу көптөгөн тармактарда колдонулат.
|
Кирүүчү басым, порт B (МПа) |
31,5ке чейин |
|||
|
Чыгуу басымы, порт А (МПа) |
5,0, 10,0, 20,0, 31,5 чейин |
|||
|
Артка басым, порт Y (МПа) |
31,5ке чейин |
|||
|
Max.flow (пластинаны орнотуу) (л/мүнөт) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Макс. агым (Жиликтүү байланыштар) (L/мин) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Суюктук |
Минералдык май (NBR пломба үчүн) же |
|||
|
Суюктуктун температурасы диапазону (℃) |
-30дан +80ге чейин |
|||
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
|||
|
Булгануу урматтуу |
максималдуу жол берилген даражасы |
|||
|
Мүнөздүү ийри сызыктар (v=41мм2/с жана t=50℃ менен өлчөнөт) |
||||
Өзгөчөлүктөрү:
▶ Кошумча плиталарды орнотуу
▶ Сайлуу туташуулар үчүн
▶ Коллекторлорду орнотуу үчүн
▶ 4 жөндөө элементтери:
. Айлануучу баскыч
. Жең алты бурчтуу жана коргоочу капкак,
. Масштаб менен кулпуланган айланма баскыч
. Масштаб менен айлануучу баскыч
▶ 4 басым орнотуулары кошумча текшерүү клапаны (пластинаны орнотуу үчүн клапан үчүн гана)
Колдонмо:
Пилоттук басымды азайтуучу клапан DR 20 системадагы басымды азайтуу үчүн.
DR 20 тибиндеги басым клапандары - бул пилоттук башкарылуучу басымды азайтуучу клапандар, алар экинчи схемадан башкарылат. Алар, негизинен, негизги клапандан (1) негизги катушка кыстармасынан (3) жана басымды жөнгө салуу элементи бар пилоттук клапандан (2) турат.
Эс алууда клапандар ачык, суюктук В портунан А портуна негизги катушка (3) аркылуу эркин өтө алат.
А портундагы басым негизги катушканын ылдый жагына таасир этет. Ошол эле учурда негизги поршеньдин (3) пружина жүктөлгөн тарабындагы тешик (4) жана порт (5) аркылуу учкуч клапандагы (2) шарга(6) басым таасир этет. Ошол эле тешик (7), башкаруу линиясы (8), текшерүү клапаны (9) жана тешик (10) аркылуу шарга (6) таасир этет. Пружинанын (11) орнотуусуна ылайык, башкаруу поршенин (13) бөлүктө кармап турган шардын алдында (6), портто (5) жана пружинанын камерасында (12) басым күчөйт.
ачык позиция. Суюктук А портундагы басым пружинада (11) белгиленген мааниден ашып, шарды (6) ачмайынча, негизги катушка (3) аркылуу В портунан А портуна эркин агып кете алат. Башкаруу
поршень (13) жабуу абалына жылат.
А портундагы басым менен пружинага (11) коюлган басымдын ортосундагы тең салмактуулукка жеткенде, каалаган төмөндөтүлгөн басымга жетишилет. Пилоттук майдын пружиналык камерадан (14) резервуарга төгүлүшү сырттан башкаруу линиясы (15) аркылуу ишке ашат.
Кошумча текшерүү клапанын (16) орнотуу менен А портунан В портуна эркин кайтаруу агымына жетишүүгө болот.
Манометрдин туташуусу (17) А портундагы кыскарган басымды көзөмөлдөөгө мүмкүндүк берет.
DR 20...50B типтеги субпластинанын структурасы
DR ...50B символдору
