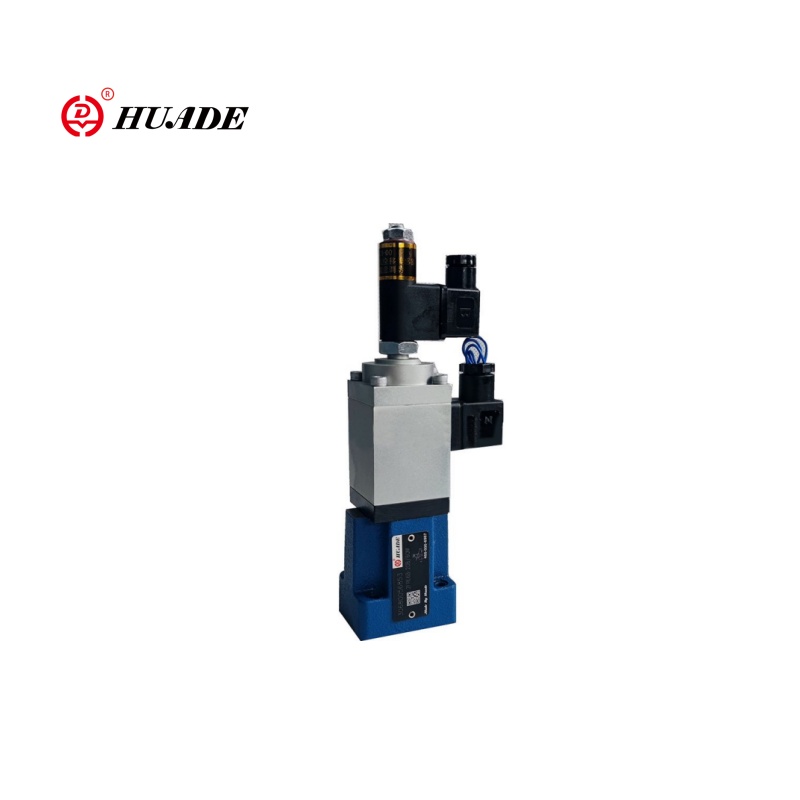

Пропорционалдык агымдарды башкаруу Valve 2Fre6

Пропорционалдуу агымдарды башкаруу valve 2Fre6 агымдын курсун 0 ~ 10В / 4 ~ 20ма аркылуу тепкичке чейин созулат. 2Fre6 Пропорционалдуу клапан агымдын чен өлчөмү басымдын өзгөрүүсүнө тийгизген жок жана туруктуу агымдын ставкаларына таасирин тийгизбеши үчүн басымдын компенсация функциясы бар. Бул 2Fre6 клапаны чектелген мейкиндик менен жана динамикалык агымдын жөнгө салуу талаптары үчүн гидравликалык тутумдарга ылайыктуу.

Пропорционалдык агымдын контролдоочу Valve 2Fre6

Гидравликалык
Гистерезис	<± 1% QMAX
Кайталанма	<1% QMAX
Булгануунун деңгээли (μm)	≤20
Басым суюктук	Минералдык май (NBR мөөрү үчүн), фосфат Эстер (FPM мөөрү үчүн)
Viscosity Range (мм2/ s)	2.8дан 380 чейин
Суюктук температурасынын басымы (℃)	-20 ~ + 70
Орнотуу	милдеттүү эмес
Электрдик
Чыңалуу түрү	DC
Соленоиддин катуулары (ω)	Муздак мааниси 20 ℃ 5.4, максималдуу жылуу нарк 8.2
Макс. Кубат (VA)	50
Индукция (MH)	6дан 8ге чейин
Oscillator Frequency (KHZ)	2.5

Пропорционалдык агымдарды контролдоо үчүн пропорционалдык агымдарды башкаруу Valve 2Fre6

Өзгөчөлүктөрү:

▶ Басым компенсатору менен клапан агымдын компенсатын компенсацияланат

▶ Пропорционалдык соленоид аркылуу актуация

Electled Electribal Position Control Orifice

● Кызматка которулуучу катмар, нөлдүк чекитин жөнгө салуу оңой, электроника (электр-гидравликалык)

▶ Агынды контролдоо эки багытта тең сэндвич плитасын колдонуу менен мүмкүн

Колдонмо:

Эки тараптуу пропорционалдуу агымдарды көзөмөлдөөчү клапрафагы өнөр жай автоматташтыруу, экскаваторлор / жүктөөчүлөр жана башка инженердик техникалар, металлургия жана оор жабдуулар, тестирлөөчү жабдуулар жана лабораториялар ж.б.

 Пропорционалдык агымдарды башкаруучу valve 2Fre6

2Fre түрү ... пропорционалдык агымдарды башкаруу клапулдары 2 ыкма менен иштешет. Алар колдонула турган электр буйрук маанисинен, басым жана температура компенсациялануучу агымын жөнгө салат.

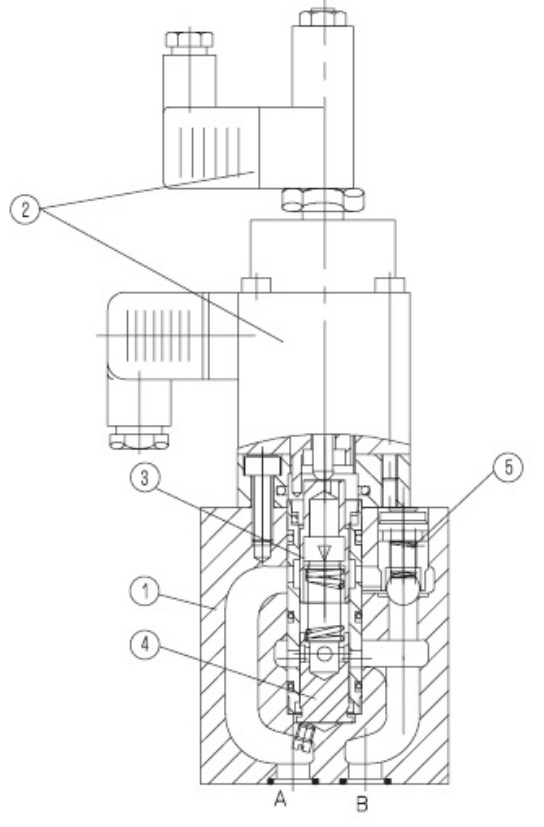

Алар негизинен турак-жайдын (1), индуктивдик позициясы бар пропорционалдык соленоидди түзөт (2), ченөөчү (3), басым компенсатору (4), ошондой эле кошумча текшерүү клапаны (5).

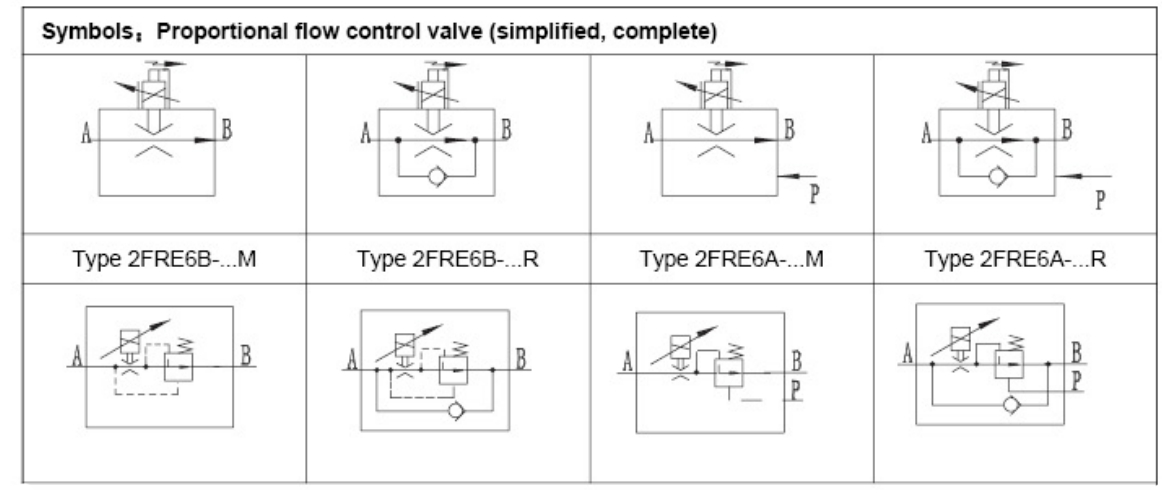

Пропорционалдык агымдарды башкаруу valve 2Fre 6 b

Агымдын орнотулушу (0 ден 100% га чейин) Колдонулган буйрук наркы күчөткүчтикти, ошондой эле пропорционалдык соленоид, өлчөөчү ченем (3). Ченөөчү ченемдин позициясы (3) индуктивдик позициясы аркылуу алынат. Буйрук наркынын ар кандай четтери жооп кайтаруу менен компенсацияланат.

Басымдын компенсациясы (4) Ченемдик укуктук актыларда басымдын төмөндөшүнө (3) басымдын төмөндөшүнө ээ (3). Агым, ошондуктан жүк толтурулган жүктөм.

Чакан температуранын чакан температурасы ченемдүүлүктүн дизайны менен жетишилет.

0% буйрук наркы боюнча өлчөөчү ченем жабык.

Күчтү жоготкон учурда, позициянын ордун ээлеген учурда, ченөөчү ченемди жабат.

0% буйруктан баштап секирик акысыз баштоо мүмкүн. Электр квалификачисинин ичинде эки пандус аркылуу эки пандус аркылуу, бланктысын, жабууну кечеңдетүүгө болот b

Orifice.

Check Valve аркылуу (5) В акысыз агымы Вден А.

Пропорционалдык агымдарды башкаруу клапаны 2FRE 6 a:

Бул клапандын функциясы 2Fre түрү менен бирдей принципке ээ:

Ченөө - ченемдүүлүктү басуу (3) (3) (буйрук мааниси 0%) Ички туташуу (7) порт А жана басымдын компенсатору (4) туташтырылат. Тышкы порт Порт Порт Порттор аркылуу Порттордогу басым (8) басымдын компенсатору (4) басымдын компенсатору (4) жана жабык абалда (9) басым жасайт. Эгерде багыт багуучу клапан (8) p чейин бдалган болсо, анда басымдын компенсатору (4) жабык позициядан өтөт

жөнгө салуучу позицияга кирип, баштоодон өтүүдөн алыс болуңуз.

Пропорционалдык агымдарды башкаруу valve 2Fre6
