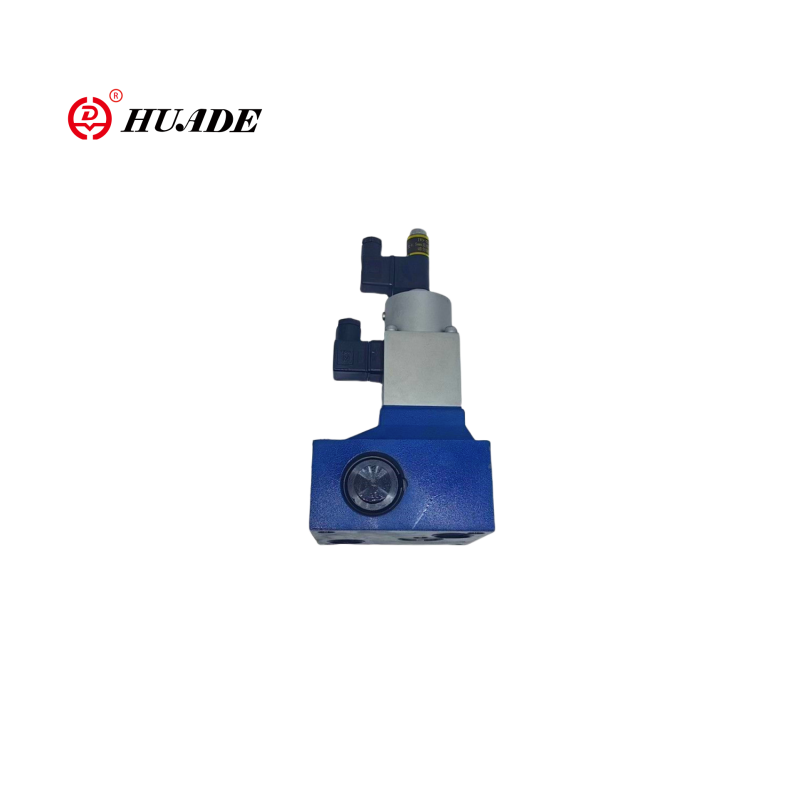

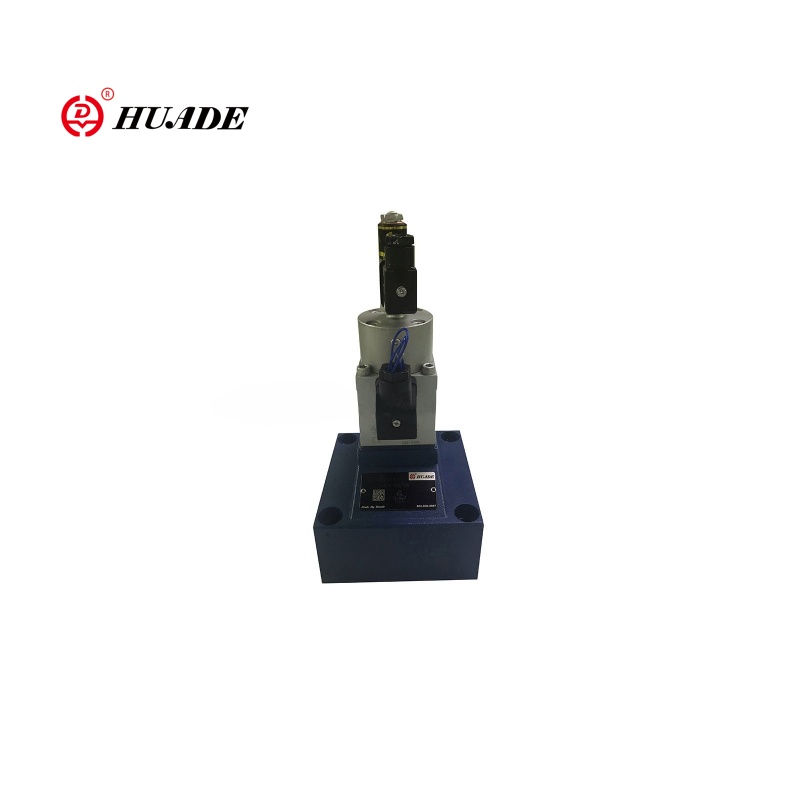

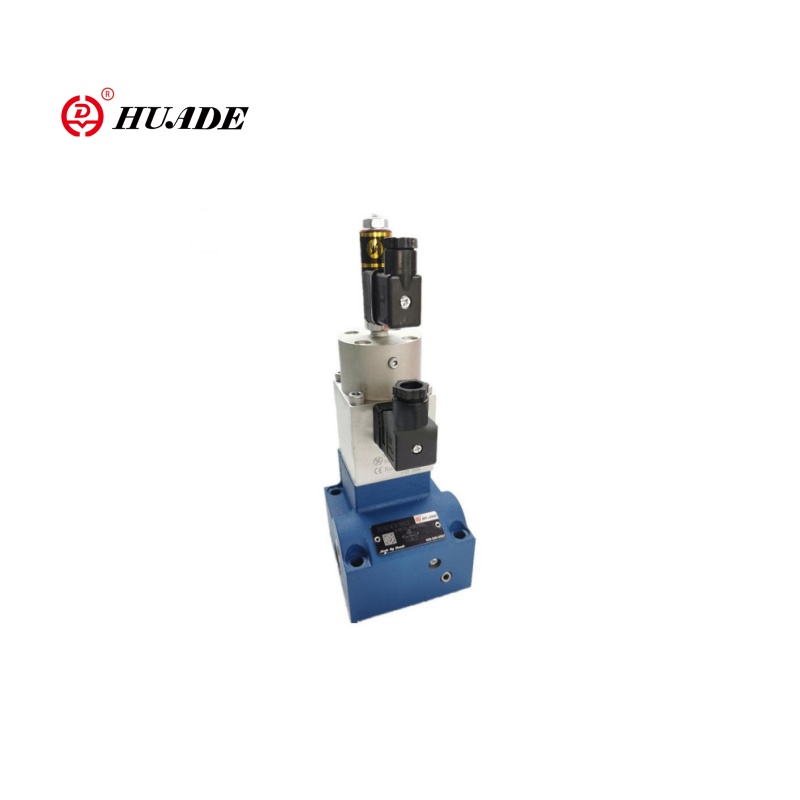

Пропорционалдык агымдарды башкаруу Valve 2Fre16

Model:Proportional Flow Control Valve 2FRE16
Huafilter, Huade Hydraulic компаниясынын бөлүштүрүүчү компаниясы, кардарларга сапаттуу пропорционалдык агымынын жогорку контролдоочу клапаны 2FRE16. Бул пропорционалдуу клапан тутумун жөнөкөйлөтүү үчүн (багыттоочу клапандар жана басым клапандар менен) айкалыштырууга болот. Хуаде гидравликалык өндүрүш жабдууларын жана технологияны киргизди. Анын пропорционалдык агым клапулдары Гидравликалык өнөр жайда жана ишенимдүү продукциянын сапаты 45 жылдык өндүрүш тажрыйбасы менен, Хуаддын пропорционалдык клапан 2FRE16 - бул эң сонун жана арзан альтернатива.

2FRE16 2-тараптуу агымдарды көзөмөлдөөчү клапан - гидравликалык кыймылдаткычтардын ылдамдыгы (цилиндрлер же моторлордун ылдамдыгы), так аткарылуучу пропорционалдык агымдардын контролдук агымынын жогорку деңгээлин башкаруу. Пропорционалдуу клапанга салыштырмалуу 2Fre10, FlaVe 2Fre16 чоң агым чегине мүмкүндүк берген чоң диаметри бар. 2Fre16 пропорционалдык клапан 2Fre16 жогорку гидравликалык тутумдарга ылайыктуу.

Пропорционалдык агымдарды башкаруучу Valve 2Fre16

Гидравликалык
Операциялык басым (МПА) 31.5
Минималдуу басым дифференциалы (MPA) 10 өлчөм Көлөмү 16
0.3 ~ 0.8 0.6 ~ 1
Басым суюктук Минералдык май (NBR мөөрү үчүн), фосфат Эстер (FPM мөөрү үчүн)
Viscosity Range (мм2/ s) 2.8дан 380 чейин
Суюктук температурасынын басымы (℃) -20 ден +70
Гистерезис (%) <± 1Qmax
Кайталанышы (%) <1 qmax
Үлгү жайылышы (%) <± 2
Орнотуу милдеттүү эмес
Салмагы (кг) 6 8.3
Электрдик
Чыңалуу түрү DC 24V
Соленоиддин катуулары (ω) 20 ℃ 10, максималдуу жылуу нарк 13.9
Макс. Кубат (VA) 50
Индукция (MH) 6дан 8ге чейин
Oscillator Frequency (KHZ) 2.5
VT-5010S30 IP65 IP65

Өзгөчөлүктөрү:Продукт өзгөчөлүгү жана пропорционалдык агымдарды башкаруу Valve 2Fre16

▶ Басым компенсатору менен клапан компенсатору менен агымдын ордун толтуруу үчүн компенсация

▶ Пропорционалдык соленоид аркылуу актуация

Electled Electribal Position Control Orifice

● Кызматка которулуучу катмар, нөлдүк чекитин жөнгө салуу оңой, электроника (электр-гидравликалык)

▶ Клапан жана электр күчөткүчтүн минималдуу үлгүлөрү VT 5004 (өзүнчө буйрук)

Колдонмо:


Пропорционалдык агымдарды башкаруу клапаны 2FRE16 оор өнөр жай гидравликалык тутумдарында, инженердик машиналар, металлургия жана тоо-кен жабдуулары менен кеңири колдонулат.

Типтүү тутумдун мисалдары: экскаватор чака башкаруу чөйрөсү

PLC → Пропорционалдык күчөткүч → 2FRE16 → Гидравликалык цилиндрлер

                    ↑

 Басым сенсору (жабык укурук жооп кайтаруу)

Киргизүү электрдик сигналды тууралоо менен, Гидравликалык шоктон алыс болуңуз, чакалыктын кыймылын тездетүүгө болот / жайлатат.


Пропорционалдык агымдарды башкаруучу valve 2Fre16

2Fre .. Пропорционалдык агымдарды башкаруу клапандары 2-тараптуу функцияга ээ. Алар колдонула турган электрдик буйрук маанисинен, басым, ал эми чоң температуранын компенсациясын жөнгө салышат.

Алар негизинен турак-жайдын (1), индуктивдик позициясы бар пропорционалдык салоноидди камтыйт (2).

Агымдын орнотулушу (0 bis 100%) PotentioMeter командалык мааниге ээ (0 бис 100%). Колдонулган буйрутманын мааниси, үртөмчүлүктүү, ошондой эле пропорционалдык соленоид, ченемдик укуктук актыларды тууралоо (3). Ченөөчү ченемдин (3) өлчөө позициясы ээлеген кызмат орду менен алынат. Буйрук наркынын бардык четтери кызмат ордун баскаруу менен толтурулат.

Басымдын компенсациясы (4) Ченемдик укуктук актыларда басымдын төмөндөшүнө (3) басымдын төмөндөшүнө ээ (3). Агым, ошондуктан басым толтурулган.

Чакан температуранын чакан температурасы ченемдүүлүктүн дизайны менен жетишилет. 0% буйрук наркы боюнча өлчөөчү ченем жабык.

Күчтү жоготкон учурда, позициянын ордун ээлеген учурда, ченөөчү ченемди жабат. 0% буйруктан баштап секирик акысыз баштоо мүмкүн. Электр квалификааторунун ичиндеги эки пандус аркылуу эки пандус аркылуу, өлчөөчү ченемди ачууну жана жабууну кечеңдетүүгө болот.

Check valve аркылуу (6) Акысыз агым B.
