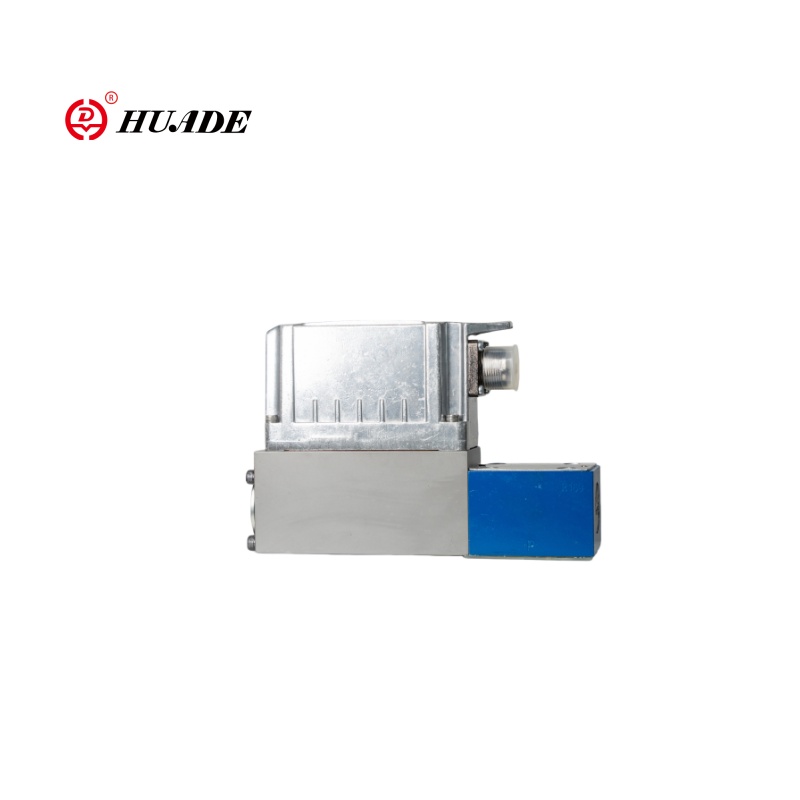

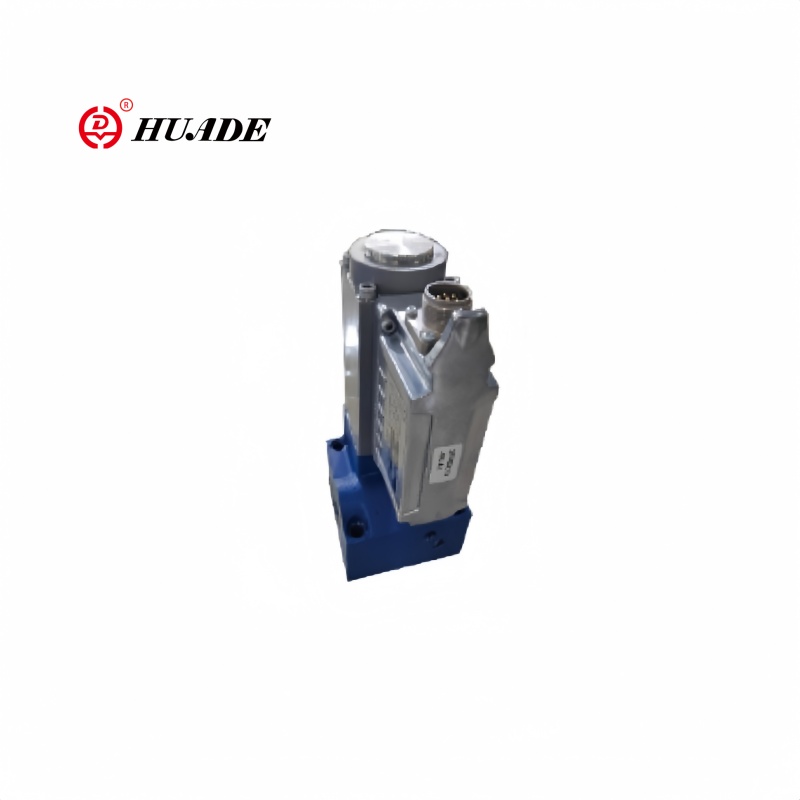

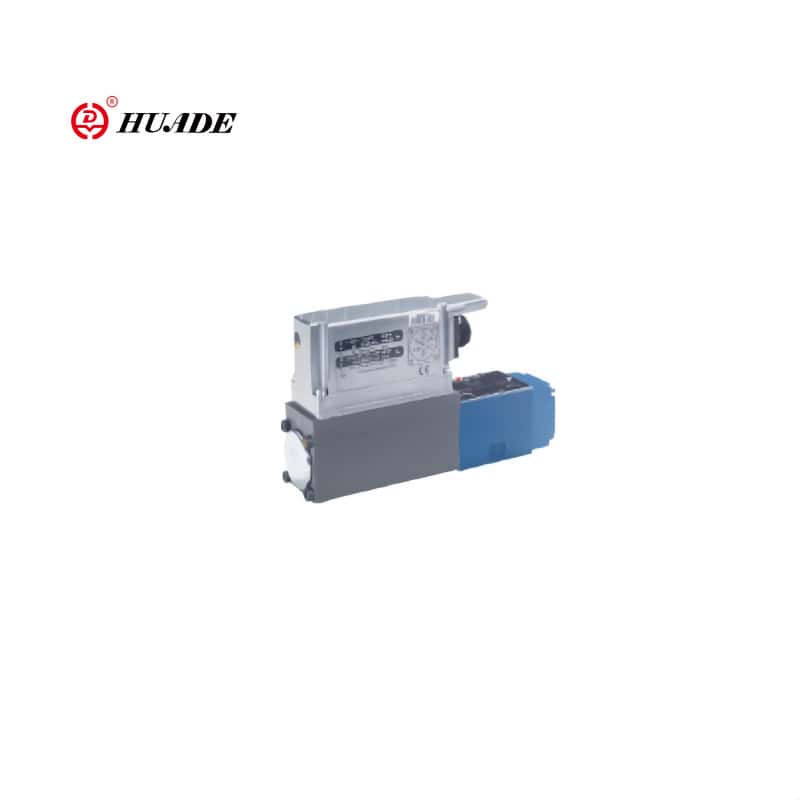

Пропорционалдык агымдарды башкаруу Valve 3Freez-1x
Model:Proportional Flow Control Valve 3FREEZ-1X
Huade Hydraulic компаниясынын бөлүштүрүлүшү катары биз пропорционалдык агымдарды көзөмөлдөөчү клапрафка 3Freez-1X менен камсыз кылабыз. Хуаддын алгачкы күндөрүндө гидравликалык, анын узак мөөнөттүү техникалык алмашуу жана рексот менен кызматташуу болгон. Хуэйд гидравликалык гидравликалык өнөр жай өндүрүшүндө 46 жылдык тажрыйбасы бар Кытайдагы эң чоң масштабдагы негизги ишкана. Анын пропорционалдык агым клапулдары 3Freez-1X ар кандай гидравликалык системаларда кеңири колдонулат. Хуэйдден гидравликалык клапандар Кытайдын аэрос мейкиндигинде, кеме куруу, ири масштабдагы оор өнөр жай жана башка тармактарда кеңири колдонулат жана кең катнаш алышты.
Пропорционалдуу агым клапаны 3Freez-1X - пропенциядагы суюктук контролдоо компоненти, адатта, агымдарды жөнгө салуучу тутумдарды жөнгө салуучу жана агым катышты бөлүштүрүү. 4Freez-1X - бул электрондук түрдө башкарылган пропорционалдык пропорционалдуу регулятор (0-10V / 4-20ма сигнал киргизүү). Көбүнчө басымы 315 тилке жетиши мүмкүн, жогорку басым гидравликалык тутумдарга ылайыктуу. Пропорционалдуу агым клапаны 3Freez-1X клапаны PLC жана DCS тутумдары менен бириктирип, Modbus жана башка байланыш протоколдорун колдойт. Пропорционалдуу клапан 3Freez-1x агымдарды электрдик сигналдардын үлүшү аркылуу башкарат, электрдик сигналдардын стипыздарынын стипыздарды тез арада жөнгө салынат жана тутумдун жооптугун жакшыртат.
Пропорционалдык агымдарды башкаруучу Valve 3Freez-1X
Жалпы
Курулуш
Комполдун тибиндеги клапан компенсатор менен компенсатор
Актер
Позицияны көзөмөлдөө менен пропорционалдык соленоид
Орнотуу абалы
Милдеттүү эмес
Айланадагы температура диапазону ℃
-20 ~ + 50
Салмагы кг
Ng6 (3.1)
Ng10 (6.9)
Гидравликалык
Басым суюктук
Гидравликалык мунай 51524, ДОН 51524
Viscosity MM2/ s
20 ... 100 (сунушталат)
10 ... 800 (max.permited)
Суюктук температурасынын басымы ℃
-20 ~ + 70
Статикалык / Динамикалык
Гистерезис%
≤1
≤1
Версиянын диапазону%
≤0.5
≤0.5
Сабырдуулук %%
≤5
≤5
Пропорционалдык агымдарды башкаруучу Valve 3Freez-1X
Өзгөчөлүктөр
▶ Түздөн-түз башкарылуучу агымдарды башкаруу клапандар NG6 жана NG10 менен комиссиянын электроникасы жана индуктивдик позицияны өткөрүү
▶ позицияны контролдоо менен, минималдуу гистерезис <1%, техникалык маалыматтарды караңыз
▶ 3 ыкма функциясы гидравликалык порттор дайындалганы менен аныкталат (калдык агымы Порт-Портто)
▶ контролдонгон соленоид позициясы аркылуу жөнгө салынат, позицияны өткөргүч жана комиссиянын электроникасы
▶ Subplate тиркемеси үчүн, ISO 440, ISO 4401-05-04-0-94 үчүн NG10
▶ Каталог баракчасына ылайык, RE 45053 NG6 үчүн 45055 үчүн 45055 үчүн (өзүнчө буйрук)
Din 43563-AM6га туташтыргычка кошулуу, Каталог баракчасын караңыз, 08008 (өзүнчө буйрутма)
▶ Башкарманын электроникасы үчүн маалыматтар
• CE менен, EMC директивалары
61000-6-2: 2002-08
Жана 61000-6-3: 2002-08
• UB = 24vvnom DC
• Электрдик кошулуу 6p + pe
• Сигнал жигердүүлүгү
0 ... + 10V (A1)
• Фабрикада клапан ийри калибрленген
Колдонмо:
Пропорционалдуу агым клапаны гидравликалык тутумдарда, курулуш техникаларында, куруу техникаларында, дизиккан машиналар, химиялык / процессти контролдоо ж.б., жарылуу моделинде кеңири колдонулат.
Пропорционалдык агымдын функциясы жана башкаруу бөлүмү 3Freez-1x
Жалпы
3Freez пропорционалдык агымдарды көзөмөлдөөчү клапандыктар номиналдык өлчөмдө6 жана комиссиялык электроника бар. Гистерезис <1%.
Такта электроника заводдо калибрленген жана тез жооп убактысы. Клапандын денесин дизайны - бул порт П.
Негизги принцип

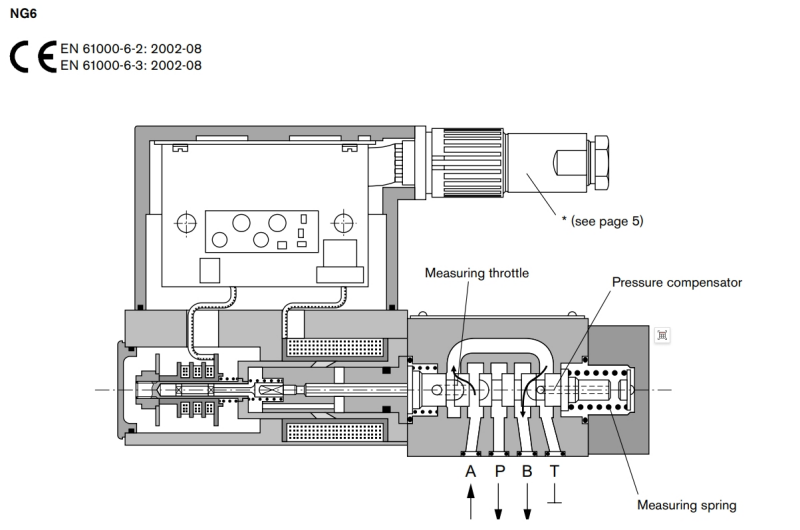

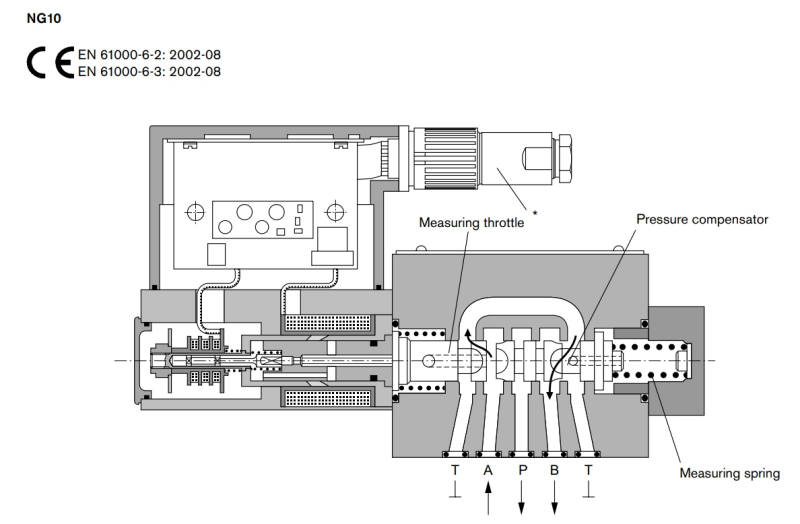

В мунай агымынын ставкасын тууралоо үчүн, шкала чекитине электроника коюлган. Ушул жабдыкка негизделген, электроника соленоид катасын көзөмөлдөөчү сигналдын функциясы катары башкарат. Позицияны контролдоо гистерезисин төмөндөтөт. Клапан ачылышы четтеп четтери менен аныкталат жана интеграцияланган басымдын компенсатору компенсатору басымдын төмөндөшүн 8-кабаттуу жаздын төмөндөшү менен салыштырып, басымдын төмөндөшүн 8-кабаттуу жаздын төмөндөшү менен салыштырат. Өлчөөчү булак менен кысым көрсөтүүчү булак жөнөкөйлөтүлгөн формула боюнча басымды жөнгө салат: "Кыймылсыз формуланын басымы жана өлчөөчү күчтү жүктөө". Ошентип, басымдын метрликтин четине басым жасоо туруктуу деңгээлде сакталат.
