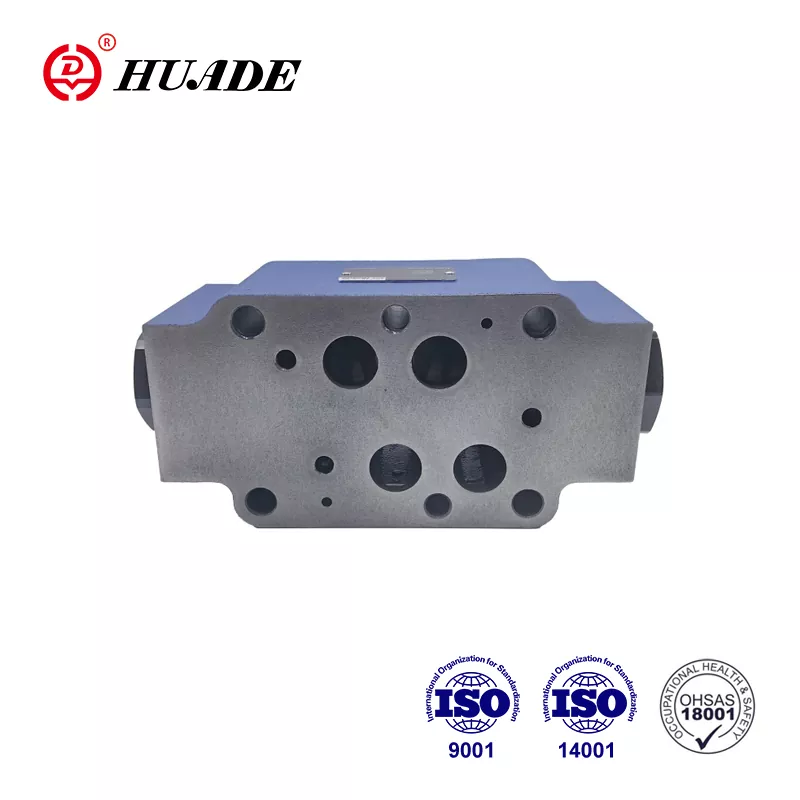

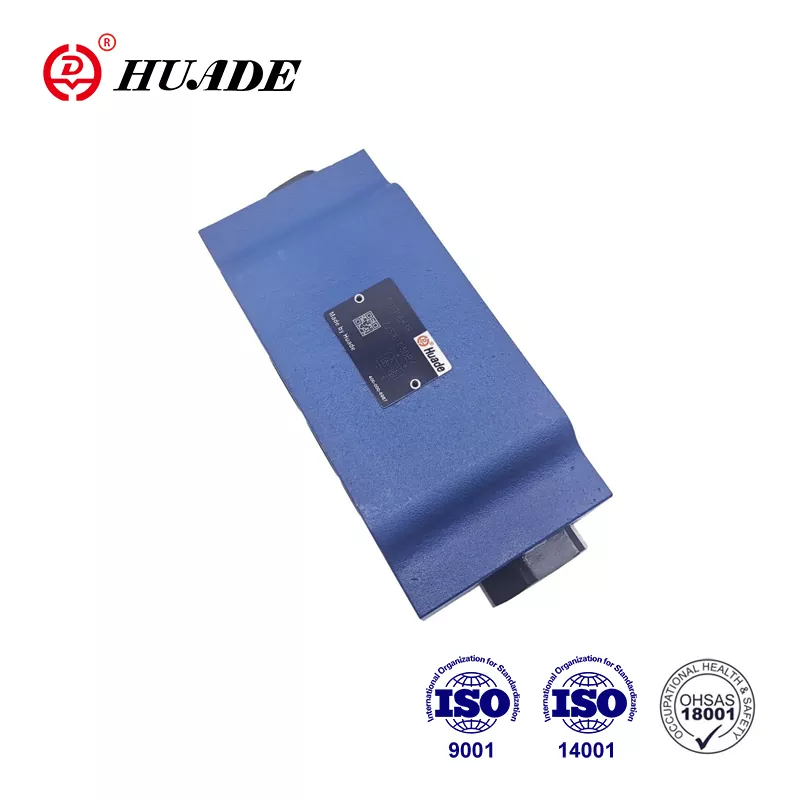

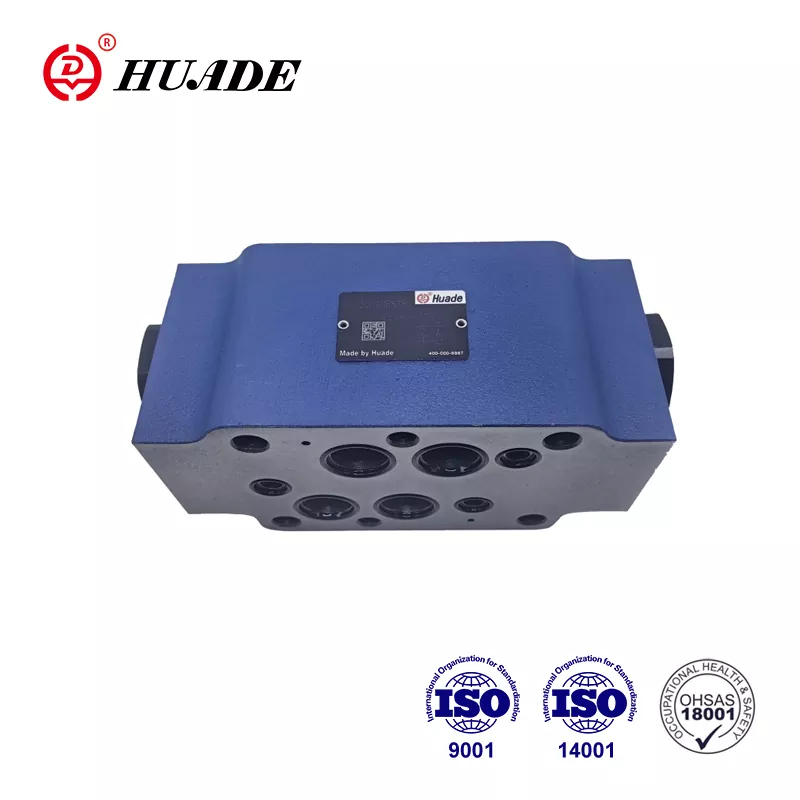

Текшерүү клапаны сэндвич плитасы Z2S 16

1979-жылы Кытай менен Германиянын өкмөттөрүнүн ортосундагы стратегиялык өнөктөштүк аркылуу түзүлгөн Хуаде Рексрот менен эки жолу кызматташкан. Huade® текшерүү клапаны Z2S 16 ошол эле сериядагы Rexroth's Z2S 16ны алмаштыра алат. Баасы акылга сыярлык. Фабрикада туруктуу иштешин камсыз кылуу үчүн жакшы текшерүү системасы бар. Ар бир Z2S 16 заводдон чыгаар алдында стандарттуу картондорго жана суу өткөрбөй турган пластик таңгактарга салынат. Huade ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® гидротехникалык багыттагы клапандар ишенимдүү аткаруу үчүн аскердик өнөр жайында колдонулат. Бул Кытайдагы эски улуттук бренд.

Check Valve Sandwich Plate Z2S 16 продуктунун параметри

Продукттун өзгөчөлүгү жана текшерүү клапанынын сэндвич пластинасынын колдонулушу Z2S 16

Өзгөчөлүктөрү:

▶ Вертикалдуу топтомдордо колдонуу үчүн

▶ Бир же эки тейлөө портун аккансыз жабуу үчүн

▶ Дин 24 340 формасына, ISO4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү

Колдонмо:

Бул текшерүү клапаны Z2S тик стекти орнотуу үчүн колдонулат. Ал зарыл болгон бир же эки иштеп жаткан мунай портторун агып кетпей жаап коё алат.

Текшерүүчү клапан сэндвич пластинкасынын функциялары, бөлүмү, символдору Z2S 16

Z2S 16 типтеги пилоттук текшерүү клапаны - бул сэндвич плитасынын дизайны. Ал бир же эки тейлөө портторун, атүгүл узак убакытка чейин агып чыкпай жабуу үчүн колдонулат. Эркин агым А1ден А2ге же В1ден В2ге чейин болот. А1 В1деги агым карама-каршы багытта бөгөттөлгөн. Суюктук A1ден A2ге агып өткөндө, катушка басым жасалып, оңго түртүлөт, ошону менен шарикти ачуучу клапан ачылат. Клапандын туура жабылышын камсыз кылуу үчүн багыттоочу клапандын A2 B2 тейлөө порттору нейтралдуу абалда резервуарга туташтырылууга тийиш.

Z2S символу

Z2S типтүү схемасы
