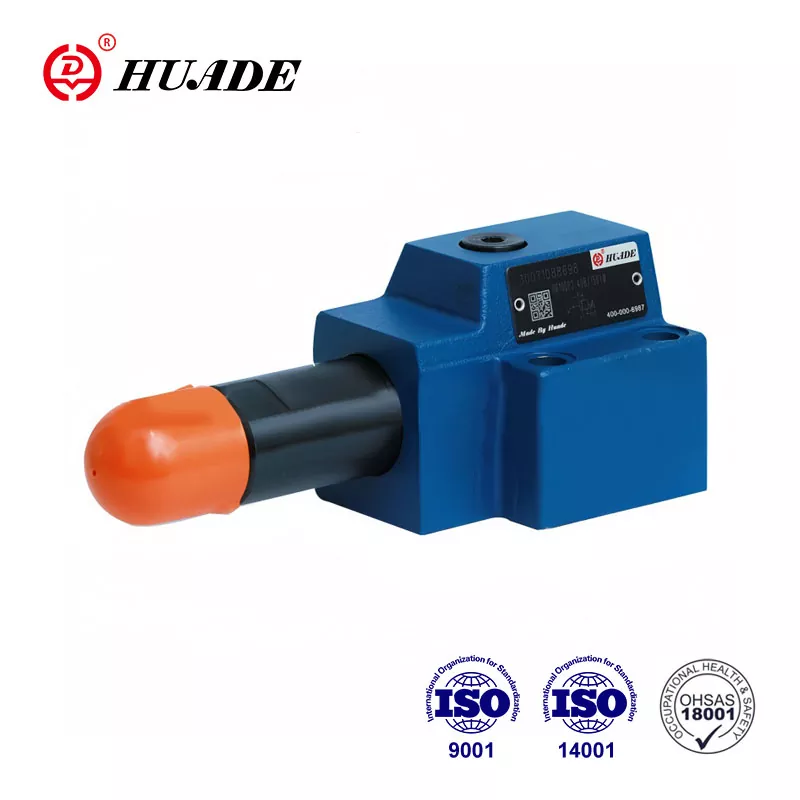

Түрү DR 10 DP басымды көзөмөлдөө үчүн колдонулган басымды азайтуучу клапан. Huade® басым клапандары Rexroth сунуш кылган бир эле сериядагы өнүмдөрдү алмаштыра ала тургандыгы, негизинен, Rexroth менен узак мөөнөттүү кызматташууга байланыштуу. Башка окшош бренддер менен салыштырганда, Huade® өнүмдөрү технология жагынан өнүккөн жана бышык. Бул басымды азайтуучу клапандардын баасы салыштырмалуу арзан. Фабрика улуттук негизги ишкана болуп саналат жана Кытайда жогорку кадыр-баркка ээ.
|
Максималдуу иштөө басымы (Pport P) (МПа) |
31,5ке чейин |
|
Макс. экинчи басым (А порту) (МПа) |
2,5ке чейин; 7,5ке чейин; 15,0 чейин; 21.0 чейин; 31,5 чейин |
|
Макс.артка басым (порттор T(Y)) (МПа) |
16га чейин |
|
Макс.агым (л/мин) |
80ге чейин |
|
Басым суюктук Минералдык май |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|
Илешкектүүлүк диапазону (мм ²/с) |
10~800 |
|
Басым суюктук-температура диапазону (℃) |
-30дан +80ге чейин |
|
Булгануу даражасы (um) |
Суюктуктун булганышынын максималдуу жол берилген даражасы NAS 1638 класс 9 болуп саналат. |
|
Салмагы (кг) |
болжол менен 3 |
Өзгөчөлүктөрү:
▶ Кошумча монтаждоо үчүн
▶ 4 басым диапазону
▶ 4 орнотуу элементтери
. Айлануучу баскыч
. Hex. коргоочу капкак менен баш жең
. Масштаб менен кулпуланган айланма баскыч
. Масштаб менен айлануучу баскыч
▶ Манометр порту менен
▶ Кошумча кайтарылбаган клапан
▶ DIN 24 340, D формасы, ISO 5781 жана CETOP - RP 121H боюнча өткөрүү үлгүсү
Колдонмо:
Системанын басымын төмөндөтүү үчүн DR 6 DP типтеги басымды азайтуучу клапан колдонулат.
DR 10 DP типтеги клапан - бул 3 тараптуу дизайндагы түз башкарылуучу клапан, басымдын төмөндөтүлгөн тарабында басымды азайтуу функциясы бар.
Басымды жөндөө басым орнотуу элементи (1) аркылуу ишке ашырылат.
Эс алууда клапан адатта ачык жана суюктук В портунан А портуна тоскоолдуксуз агып кете алат. А портундагы басым ошондой эле спулдун (2) учунда, башкаруу сызыгы (4) аркылуу кысуу пружинасына карама-каршы келет ( 3). А портундагы басым пружинада (3) белгиленген басымдын деңгээлине жеткенде, катушка (2) башкаруу абалына жылат жана А портундагы басымды туруктуу кармап турат.
Клапанды башкаруу үчүн суюктук А портунан башкаруу бургулоо аркылуу алынат.
Эгерде А портундагы басым тышкы күчтөрдүн таасири менен дагы жогоруласа, катушка (2) кысуу пружинасына (3) карай дагы жылдырылат.
Бул башкаруу спулундагы (2) башкаруучу жердин (5) үстүнөн резервуарга (Y портуна) агымдын жолун ачууга алып келет. Жетиштүү суюктук андан кийин басымдын мындан ары көтөрүлүшүнө жол бербөө үчүн резервуарга агып келет.
Пружина камерасы (6) Ы порту аркылуу сырттан резервуарга төгүлөт.
А портунан В портуна эркин агымды камсыз кылуу үчүн кошумча кайтарымсыз клапан (7) жеткиликтүү.
Манометрдин туташуусу(8), экинчилик басымды көзөмөлдөөгө мүмкүндүк берет.
DR10DP 1- 40B түзүмү
DR10 DP символдору
