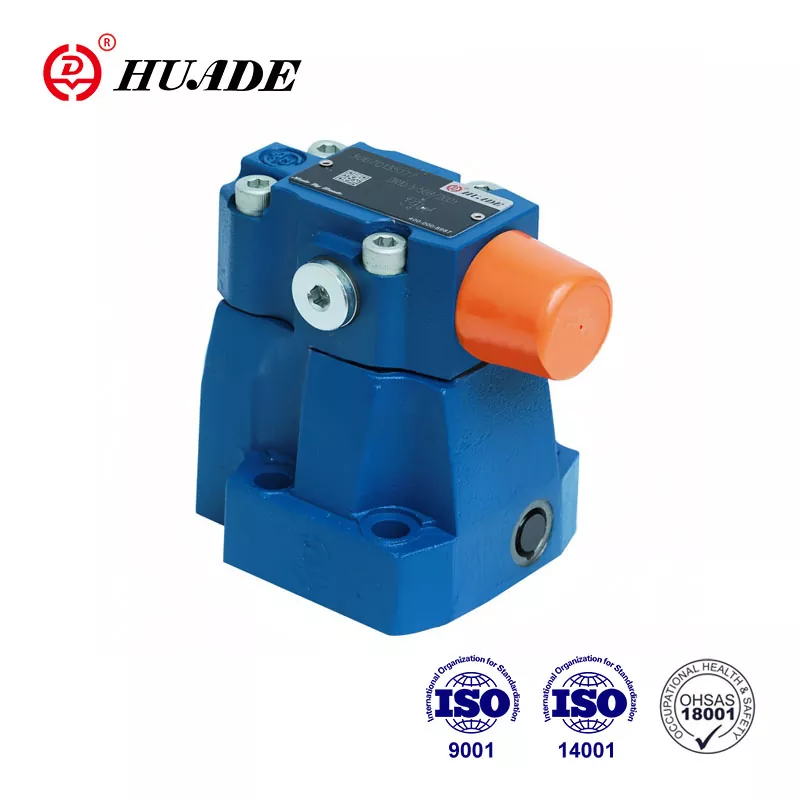

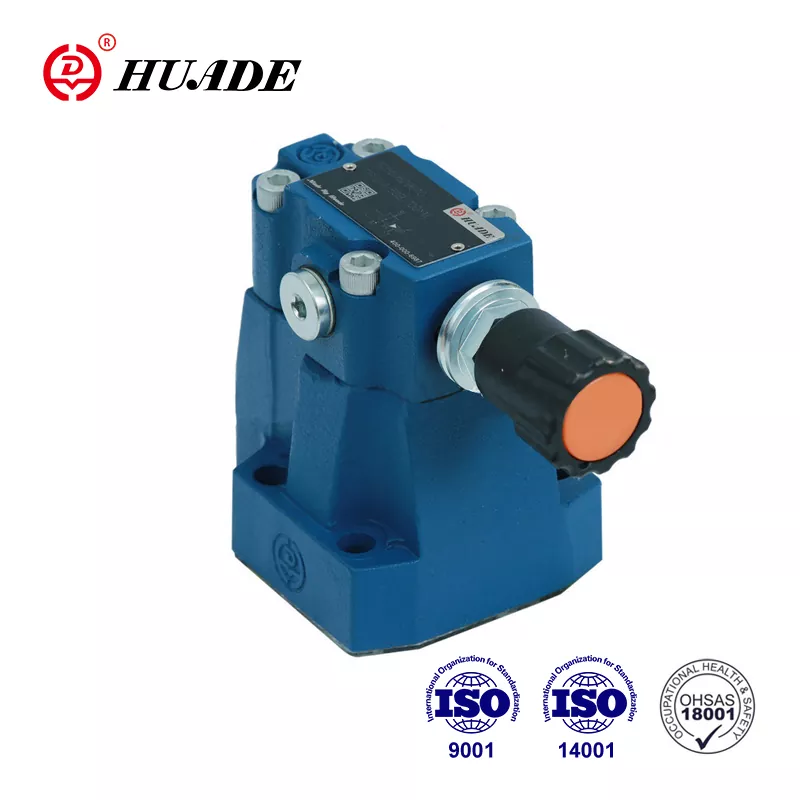

Пилоттук басымды азайтуучу клапан DR 10 DP гидравликалык системанын басымын көзөмөлдөө үчүн колдонулат. Баасы башка эл аралык атактуу брендге салыштырмалуу акылга сыярлык. Huade Hydraulic өз продукциясынын практикалык жагына көбүрөөк көңүл бурат. Huade Hydraulic улуттук негизги ишкана болуп саналат. Ал Rexroth менен көптөн бери эки жолу кызматташып, Рексроттун алдыңкы технологиясын жана анын басымды төмөндөтүүчү клапандарынын жогорку сапатын камсыз кылуу үчүн дүйнөнүн бардык булуң-бурчунан алдыңкы өндүрүштүк жабдууларды киргизип келет. Көп жылдык өнүгүүдөн кийин, Huade Кытайдын гидротехникалык тармагында алдыңкы бренд болуп калды. Huade® Кытайда белгилүү соода белгиси болуп саналат.
|
Кирүүчү басым, порт B (МПа) |
31,5ке чейин |
|||
|
Чыгуу басымы, порт А (МПа) |
5,0, 10,0, 20,0, 31,5 чейин |
|||
|
Артка басым, порт Y (МПа) |
31,5ке чейин |
|||
|
Max.flow (пластинаны орнотуу) (л/мүнөт) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Макс. агым (Жиликтүү байланыштар) (L/мин) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Суюктук |
Минералдык май (NBR пломба үчүн) же |
|||
|
Суюктуктун температурасы диапазону (℃) |
-30дан +80ге чейин |
|||
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
|||
|
Булгануу урматтуу |
максималдуу жол берилген даражасы |
|||
|
Мүнөздүү ийри сызыктар (v=41мм2/с жана t=50℃ менен өлчөнөт) |
||||
Өзгөчөлүктөрү:
▶ Кошумча плиталарды орнотуу
▶ Сайлуу туташуулар үчүн
▶ Коллекторлорду орнотуу үчүн
▶ 4 жөндөө элементтери:
. Айлануучу баскыч
. Жең алты бурчтуу жана коргоочу капкак,
. Масштаб менен кулпуланган айланма баскыч
. Масштаб менен айлануучу баскыч
▶ 4 басым орнотуулары кошумча текшерүү клапаны (пластинаны орнотуу үчүн клапан үчүн гана)
Колдонмо:
DR 10 басымын төмөндөтүүчү клапанын негизги функциясы системадагы басымды азайтуу болуп саналат.
DR 10 тибиндеги басым клапандары - бул пилоттук башкарылган басымды азайтуучу клапандар, алар экинчи схемадан башкарылат. Алар, негизинен, негизги клапандан (1) негизги катушка кыстармасынан (3) жана басымды жөнгө салуу элементи бар пилоттук клапандан (2) турат.
Эс алууда клапандар ачык, суюктук В портунан А портуна негизги катушка (3) аркылуу эркин өтө алат.
А портундагы басым негизги катушканын ылдый жагына таасир этет. Ошол эле учурда негизги поршеньдин (3) пружина жүктөлгөн тарабындагы тешик (4) жана порт (5) аркылуу учкуч клапандагы (2) шарга(6) басым таасир этет. Ошол эле тешик (7), башкаруу линиясы (8), текшерүү клапаны (9) жана тешик (10) аркылуу шарга (6) таасир этет. Пружинанын (11) орнотуусуна ылайык, башкаруу поршенин (13) бөлүктө кармап турган шардын алдында (6), портто (5) жана пружинанын камерасында (12) басым күчөйт.
ачык позиция. Суюктук В портунан А портуна негизги катушка (3) аркылуу, А портундагы басым пружинада (11) белгиленген мааниден ашып, шарды (6) ачмайынча эркин агып кете алат. Башкаруу
поршень (13) жабуу абалына жылат.
А портундагы басым менен пружинага (11) коюлган басымдын ортосундагы тең салмактуулукка жеткенде, каалаган төмөндөтүлгөн басымга жетишилет. Пилоттук майдын пружиналык камерадан (14) резервуарга төгүлүшү башкаруу линиясы (15) аркылуу сырттан ишке ашат.
Кошумча текшерүү клапанын (16) орнотуу менен А портунан В портуна эркин кайтаруу агымына жетишүүгө болот.
Манометрдин туташуусу (17) А портундагы кыскарган басымды көзөмөлдөөгө мүмкүндүк берет.
структурасы DR...50B
DR...50B символдору
