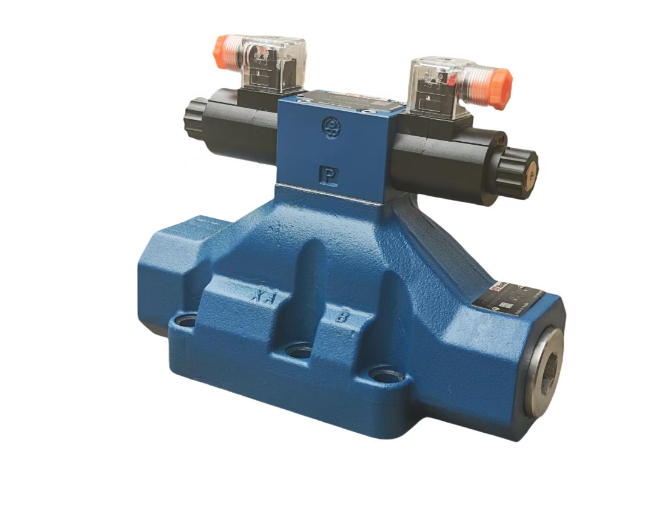

Пропорционалдуу басым 3DR10P-6X

Huafilter жогорку сапаттагы пропорционалдык басымын төмөндөтүүчү Valve 3DR10P-6X. Хуэйд гидравликалык кытай гидравликалык индустриясындагы эң белгилүү бренд. Хуэйддин гидравлектин сапаты ишенимдүү. Хуаде гидравликалык рексот менен эки узак мөөнөттүү кызматташуу болгон. Анын пропорционалдык клапандары эл аралык стандарттарга жооп беришет жана RexRoth'дин 3DR10P-6X алмаштыра алышат.

Сурамжылоо жөнөтүү PDF Жүктөө

Продукт Description

Хуэйддин учкучун үч тараптуу пропорционалдык басымын кыскартты Valve 3DR10P-6X пилоттук башкаруу функциясы бар. Бул пропорционалдык клапан үч тараптуу байланышты түшүнүп, пропорционалдык тууралоо мүнөздөмөлөрү бар. Valve 3DR10P-6X, негизинен, тутумдун басымын азайтуу жана турукташтыруу үчүн гидравликалык системада колдонулат.

Пропорционалдык басымдын пропорционалдуу басымы 3dr10p-6x

Жалпы
Салмагы кг	6
Орнотуу абалы	Милдеттүү эмес
Айланадагы температура диапазону ℃	-30дан +50
Гидравликалык
Номиналдык басым тилкеси	315
Максималдуу иштөө басымы	Порт б жана тилке	315
	- Порт-у бар	Өзүнчө жана нөлдүк басым
Басым орнотуу	-Минимум тилкеси	Агымга жараша
	-Maximum тилкеси	50; 100; 200; 315
Максималдуу агым L / мин	120
Гидравликалык суюктук	Минералдык май (HL, HLP) 51524 Fast Bio-Degrod Degrodable Гидравликалык суюктуктар 24568 (ошондой эле RE 90221 караңыз); HETG (Зордуктоо үрөнүн майы) 1); HEPG (ПОЛИГЛИКЛОС) 2); Hees (синтетикалык эс-тутум) 2); Сурам боюнча башка гидравликалык суюктуктар
Гидравликалык суюктук температуранын диапазону ℃	-30дан +80 чейин (NBR SEALS) -20 - +80
Viscosity Range MM2 / S	10дан 800гө чейин

Пропорционалдык басымдын өзгөчөлүгү жана пропорционалдык басым 3DR10P-6x

Өзгөчөлүктөрү:

▶ Кыскартуу үчүн клапан (P чейин P чейин a) жана чектөө

▶ Суб сызыктарды конструкциялоо үчүн, ДОНДУК ПРОГРАММАСЫ, 240 форма a, ISO 4401Ant Cefot-rp 121H

▶ 4 басымдын баскычы

▶ 4 Жөндөө элементтери

● Ротари

● Hexagon жана коргоо капкагы менен жеңи

● Масштаб менен бекитилген айлануучу туткун туткун

● шкала менен айлануучу туткун

Колдонмо:

Үч тараптуу пропорционалдуу басым кыскарган клапан

Пропорционалдык басымдын функциясы жана 5DR10P-6X

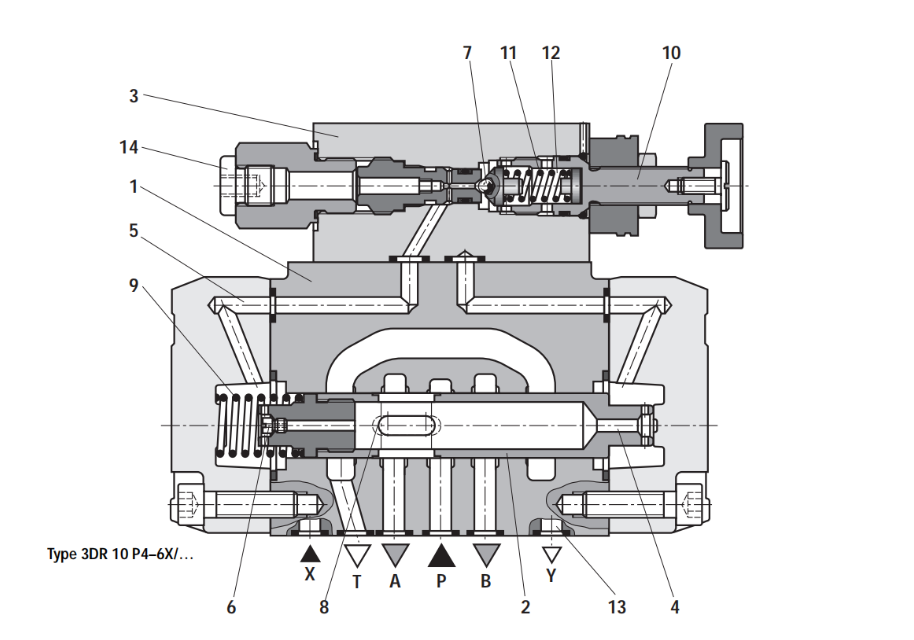

Басым клапаны 3DR10P-6X тиби - бул учкуч бир тараптуу басым 3 ыкма, экинчи схемада басымдын чектөөсү менен басымын азайтуу. Ал гидравликалык системада басымдын төмөндөшү үчүн колдонулат.

Басымды кыскартуу, негизинен, негизги клапанды (1) контролдоо (2) жана пилоттук контролдоочу клапан (3) басымын жөнгө салуу элементи (10).

Эс алуу учурунда клапан ачык. Басым суюктугу Port P порт-портунан ашып кетиши мүмкүн. А портунун кысымы (4) типтеги жаздын (9) карама-каршы карама-каршы аймакка (9) чейин. Ошол эле учурда, басым (6) контролдоо талашынын (2) жана канал (5) канал аркылуу (7) канал аркылуу (7) аркылуу (7) канал аркылуу (7) аркылуу басым (6) аркылуу колдонулат (3).

Компрессиянын жазылышына көз каранды (11) (11) Доптун алдына басым (7) колго түшкөн (5), бул контролдук олжолорду (2) ачык абалда кармайт. Порт-Порттордон (2) порт-порту аркылуу басым суюктуктары (2) порт-портунда басымы курулганга чейин, басым a порту (11) басымдын маанисин (11) жана топту көтөрөт (7).

Башкаруу талаасы (2) жабык абалга өтөт. Тапшыруу талап кылынган басым, порттогу басымдын ортосундагы тең салмактуулукка жетишет, жана кысуу жазында жазылышы (11) жетти.

Эгерде порттогу басым, тышкы күчтөр аркылуу актуатордун басымы көтөрүлсө, анда контролдук споляция (2) кысылуудан кийин дагы бир аздан кийин, 7 (9). Ошентип, порт А порт t порт t менен (8) контролдук жипте (2). Басымдын мындан ары көтөрүлбөгөнүн камсыз кылуу үчүн канкага агым агат.

Жазма палатасынан пилоттук май (12).

Басым өлчөөчү байланыш (14) Порт А.

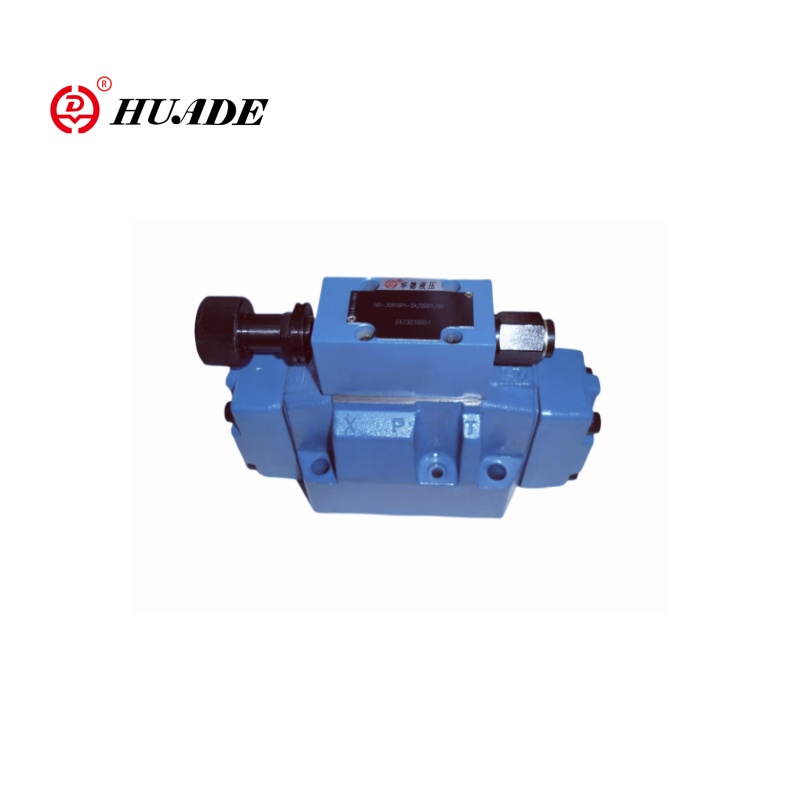

Пропорционалдык клапан 3dr10p-6x
