Пропорционалдуу басым 3DRE-7X-7X

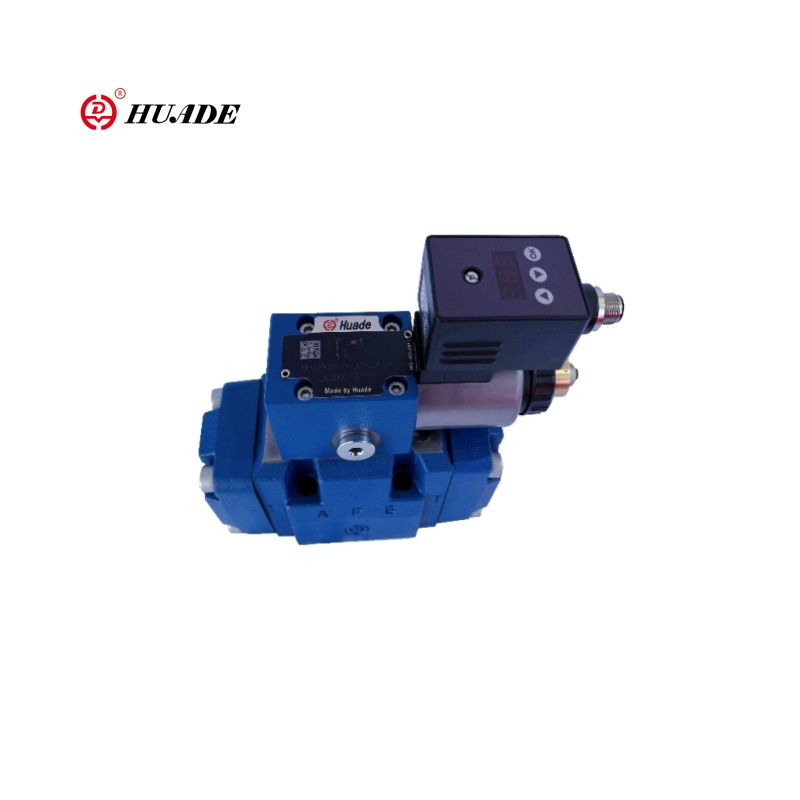

Участкалык басым пропорционалдуу басымын төмөндөтүүчү 4dre-7x-7X - электрдик сигнал катышы аркылуу резервдик басымын жөнгө салуучу жогорку тактык басымын көзөмөлдөөчү компонент. Басымдын төмөндөшүнөн тышкары, ал порттун түшүрүүсүн, энергияны үнөмдөп, жылуулукту азайта алат. Клапан кичинекей агымдык учкуч клапрафына айдалган, бул тууралоонун так жана кубаттуулугун төмөн керектөө.

Пропорционалдык басымдын пропорционалдуу басымын төмөндөтүүчү Valve-7x

Пропорционалдык басымдын өзгөчөлүгү жана пропорционалдык басым 3DRE-7X

Өзгөчөлүктөрү:

▶ 3-версия

Proporty Solenoid аркылуу шексиз катмар

Subplate Subplate орнотуу үчүн

▶ ISO 4401 боюнча көрсөткүч

Mass Masal Masal Masal Pregation Meguntation, милдеттүү эмес

▶ Клапви жана бир булактан көзөмөлдөөчү электроника

▶ Integrated Electrics (Obe) (HD-3DRE (M түрү) e) e):

- командалык маанисинин басымына тийгизгенге аз өндүрүү

▶ Тышкы көзөмөл электрик (HD-3DRE (M түрү)

▶ Сызыктуу буйрук наркы басым мүнөздүү ийри

Колдонмо:

Тергөөдөгү үч тараптуу пропорционалдык басымы үчүн үч тараптуу басымы өнөр жай гидравликалык тутумдарында, инженердик техникалар, инженердик жабдуулар, инженердик жабдуулар жана коноктор, металлургиялык жабдыктардын (мисалы, үзгүлтүксүз машиналар сыяктуу температура) ж.б.

Пропорционалдык басымдын функциясы жана 5Dre-7x

Функция, бөлүм

Клапандын түрлөрү 3dre (м) жана 3dre (m) e (m) e электр пилоттук басым 3 ыкма, актуатордун басымы чектөө менен клапандарды азайтуу.

Алар тутумдун басымы үчүн азайтуу үчүн (a to comp to) жана чектөө үчүн колдонулат.

Жайгашуу

Клапандар эки негизги жыйындардан турат:

▶ Пилоттук көзөмөл клапаны (1) пропорционалдык соленоид менен (2), максималдуу басымдын чектөөсү менен (15)

▶ Негизги клапан (3) Башкы контролдук Spool (4)

Функция

▶ Пилоттук башкаруу клапан аркылуу пилоттук көзөмөл клапан аркылуу порт портуна чейин кыскарган басымдын өзгөчөлүгүн (1) чейин азайтылат.

▶ Депрессияланган Порт-П.с., булактар ​​(5) жана (6) жана (6) башкы контролдук олжолорун (4) борбордук абалда кармоо.

Ушундай жол менен, актуатордун старт-умкасы алдын алат.

▶ Пилоттук суюктук (7) агым контроллору аркылуу (8) контроллору аркылуу (8) контролдун контроллору аркылуу (8) дроссель гапка чейин (9).

Басымды кыскартуу

▶ Контролдук палатанын (11) пилоттук басымын куруу буйрук наркы функциясы катары.

▶ Жазма палатасында (13) шлангы аркылуу (12) жана башкы контролдук олжолордун (4) кыймылынын кыймылы аркылуу жазгыч (13).

Гидравликалык суюктук агымы p чейин А.

Port a порттогу актуатордун басымы жазгыч палатада (14) бар.

▶ пилоттук көзөмөлдүн клапанынын басымына басымдын басымын жогорулатуу (1) сол типтеги (4) солго (4) кыймылына алып келет. Порт А портунун басымы дээрлик бирдей, пилоттук көзөмөл клапанындагы басым менен дээрлик бирдей (1).

Басым чектөө

▶ Эгерде порттогу басым пилоттук контролдоо клапанынын (1) башкы контролду (4) андан ары солго жылдырылса.

▶ Бул а to to t менен байланышкан туташууну орнотот жана порт а буйруктун мааниси бар басымын чектейт.
