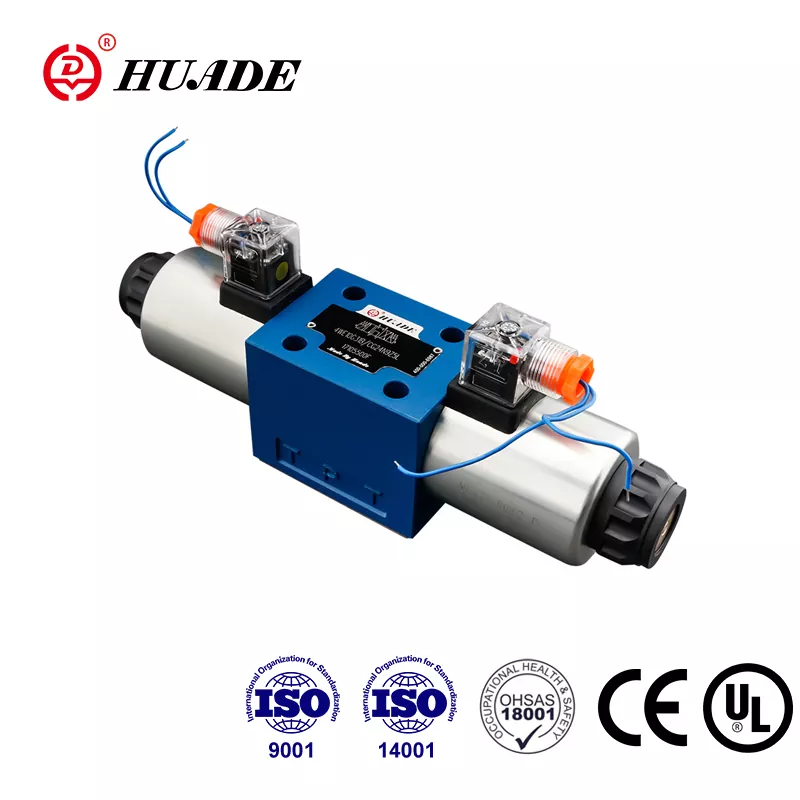

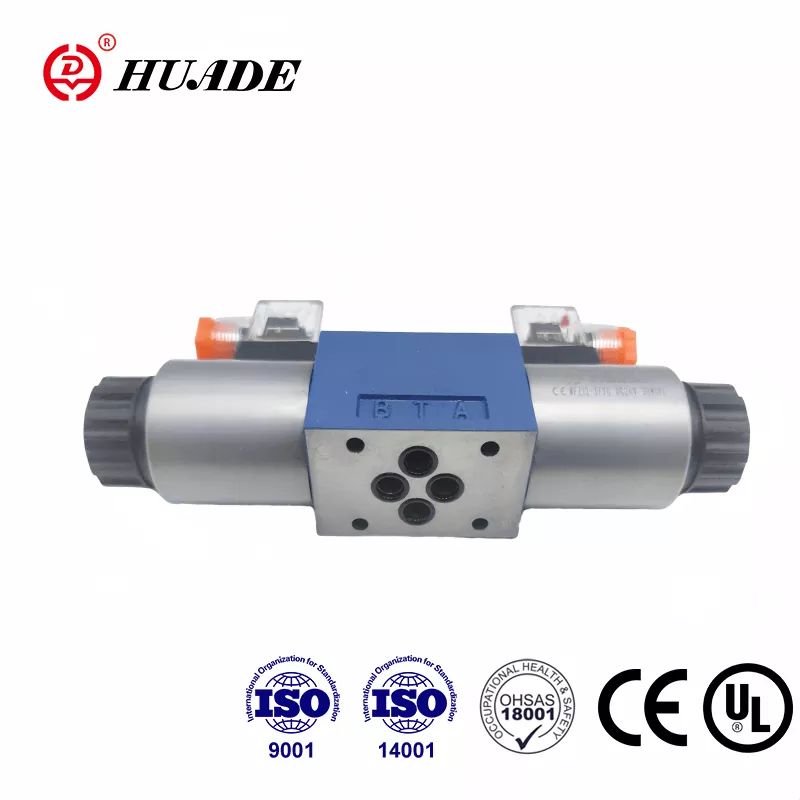

1979-жылы Кытай менен Германиянын өкмөттөрүнүн ортосундагы стратегиялык өнөктөштүктүн негизинде түзүлгөн Huade Hydraulic Кытайдын гидротехникалык өнөр жайынын алдыңкы өндүрүүчүсү болуп калды. Huade® багыттуу спулдук клапан түрү 4WE 10 E толугу менен Rexroth® ошол эле моделин алмаштыра алат. Huade дүйнө жүзү боюнча импорттолгон 750 даана өнүккөн өндүрүш жабдыктары менен сапатка чоң басым жасайт. 4WE 10 электромагниттик багыттагы клапан сериясы UL сертификаттарынан өттү. Бул технологияда өнүккөн жана ушул линиядагы окшош буюмдарга караганда бышык. Фабрика ISO9001, ISO14001 жана OH SAS18001ден өттү. Huade® гидротехникалык багыттагы клапандар ишенимдүү аткаруу үчүн көптөгөн улуттук техникалык жана коргонуу жабдууларын кайра долбоорлорго тартылган.
|
Иштөө басымы макс. |
Порттор A.B.P (МПа) |
31,5ке чейин |
|
Порттор T (МПа) |
16 |
|
|
Максималдуу агым (л/мин) |
120 |
|
|
кесилиши (которуу абалы 0): |
Q белгиси менен номиналдык аянттын болжол менен 6% |
|
|
Басым суюктук |
Минералдык майлар (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|
|
Басым суюктуктун температура диапазону (℃) |
-30～+80 |
|
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
|
|
Салмагы (кг) |
1 электромагниттүү клапан |
5.1(DC),4.3(AC) |
|
2 электромагниттүү клапан |
6.7(DC),5.1(AC) |
|
Өзгөчөлүктөрү:
▶ Стандарттык версия катары түз электромагниттик башкарылуучу спулдук клапан
▶ Нымдуу төөнөгүч DC же AC электромагниттери алынуучу катушкалар менен
▶ Омурунуз узун болсун
▶ Мыкты контур
▶ Кошумча кол менен өтүү
▶ Катушкаларды басым өткөрбөгөн камераны ачпастан эле алмаштырууга болот
▶ Борбордук же жеке электр байланыштарын тандоо
▶ Дин 24 340 формасына, ISO 4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү
Багыттоочу клапандар 4WE 10 негизинен корпустан (1), бир же эки электромагниттен (2), башкаруу спулунан (3) жана бир же эки кайтаруучу пружинадан (4) турат. Тынчтыкта башкаруу катушкасы (3) борбордук же баштапкы абалында кайтаруучу пружиналар (4) аркылуу кармалат (импульстук катушкалардан башкасы). Башкаруучу катушка (3) нымдуу пин электромагниттери (2) менен башкарылат. Соленоиддин (2) күчү башкаруучу катушка (3) таасир этет жана аны эс алуу абалынан керектүү акыркы абалга жылдырат. Бул Рдан Ага жана Вдан Тга же Рден Вга жана Адан Тге эркин агымга мүмкүндүк берет.
Токту өчүрүүдө электромагнит (2) башкаруучу катушка (3) кайтаруучу пружина (4) менен баштапкы абалына кайтарылат.
Кошумча кол менен өтүү (5) башкаруу катушкасын (3) электромагниттерге кубат бербестен жылдырууга мүмкүндүк берет.
WE 10 30B сериясынын структуралык диаграммасы
1. Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар пломбаланып, абанын кире беришине аба чыпкасы орнотулушу керек.
3. Заводдон чыкканда пластинкасы жок продукциялар.
4. Клапан бекитүүчү бурамалар үлгү китебине ылайык тандалып колдонулушу керек.
5. Клапан менен байланышкан беттин бүдүрлүүлүгү 0,8ге чейин талап кылынат.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
