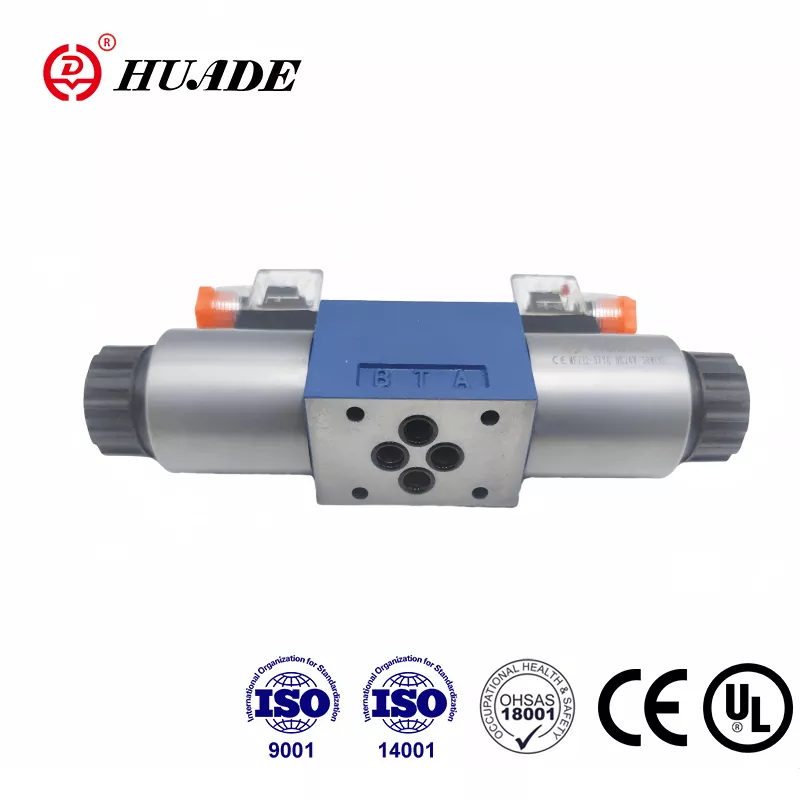

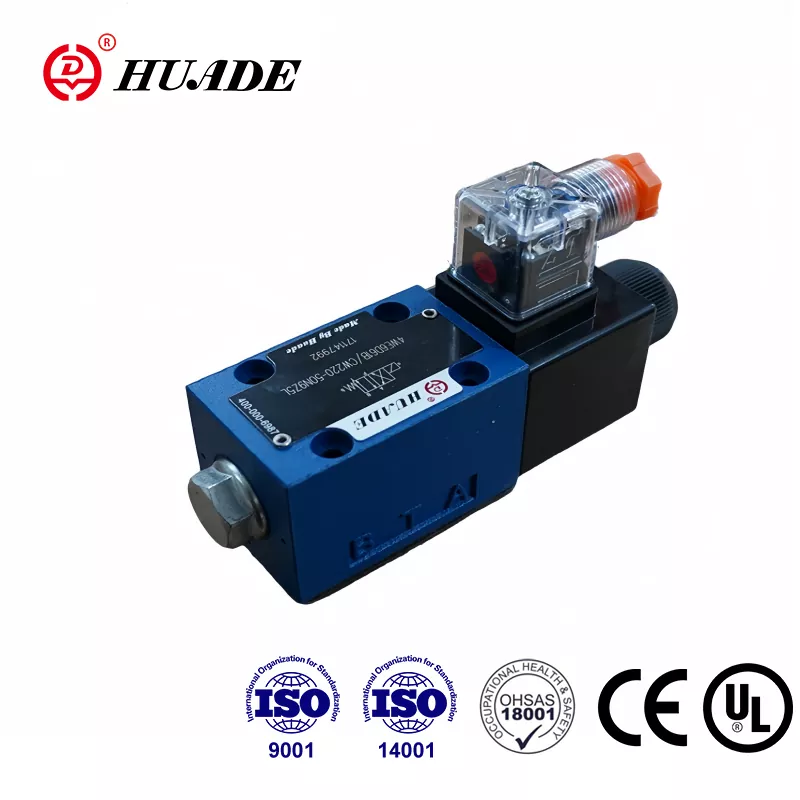

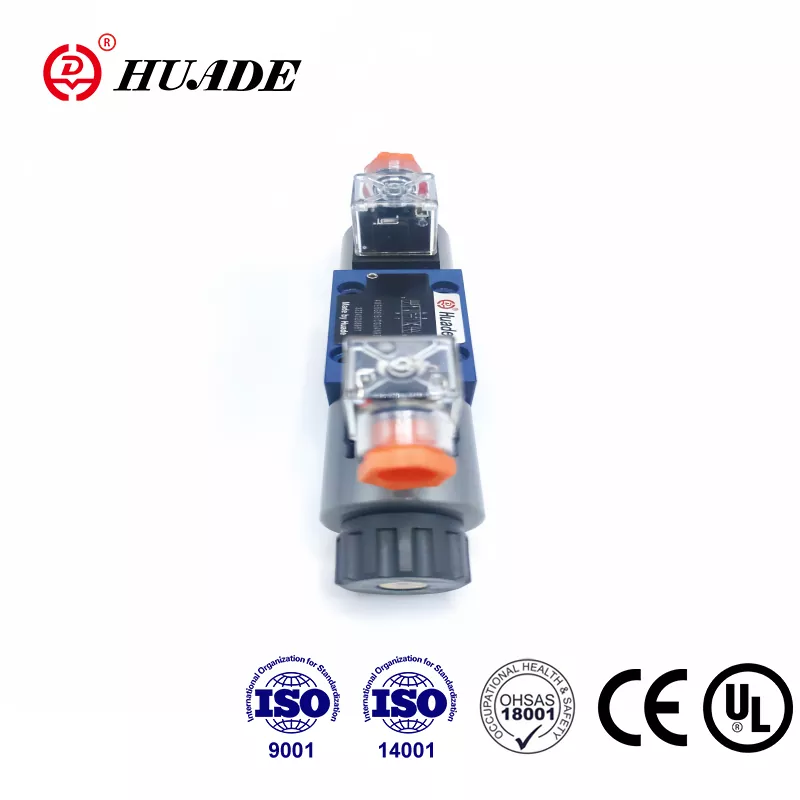

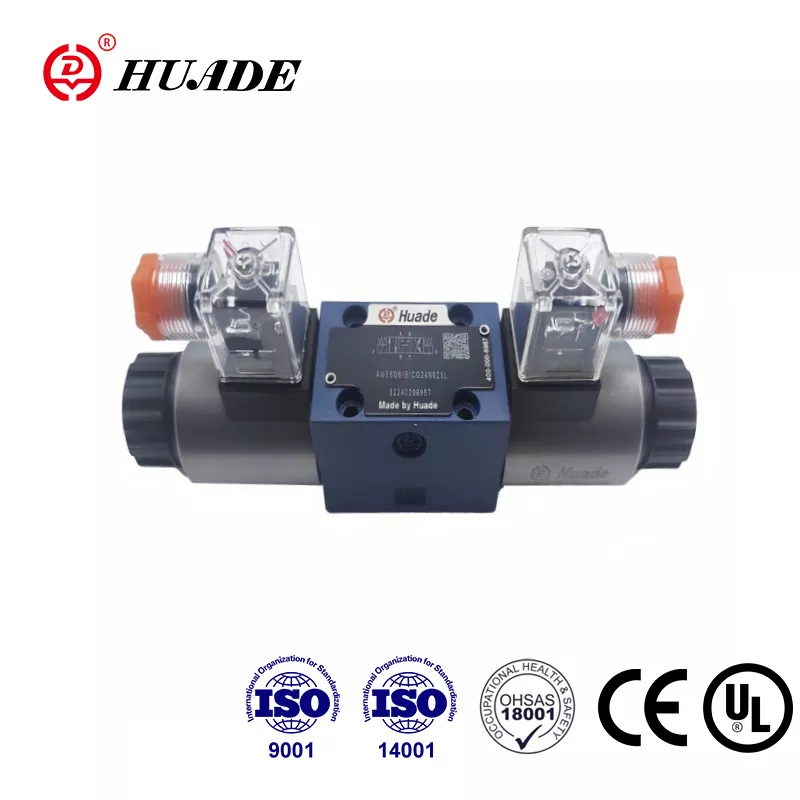

1979-жылы Кытай жана Германия өкмөттөрүнүн ортосундагы стратегиялык өнөктөштүк аркылуу түзүлгөн, Huade Кытайдын гидротехникалык тармагында көрүнүктүү бренд болуп калды. Huade® багыттуу катушка клапан түрү 4WE 6 E Rexroth сунуштаган ошол эле моделге жеткиликтүү альтернатива болуп саналат. Huade ар бир багыттуу клапан жогорку көрсөткүчкө ээ болушун камсыз кылуу үчүн сапатка чоң басым жасайт. Соленоиддик багыттагы клапан сериясы CE сертификатынан өттү. Бул түрү багыт клапан жакшы сатат. Клапандар контрафакттуулукка каршы энбелгилер менен стандарттуу картондорго салынат. Фабрика сапатты башкаруу, айлана-чөйрөнү башкаруу жана эмгекти коргоо жана коопсуздукту башкаруунун үч негизги тутумунун сертификаттарынан өттү. Huade® гидротехникалык клапандар көп инженердик жана курулуш машиналары, металлургия, станок, айлана-чөйрөнү коргоо, кеме куруу, аэрокосмостук, темир жол транзити, мунай жана мунай химиялык, аскердик өнөр жай жана башка тармактарда колдонулат.
|
Гидротехникалык |
|||
|
Максималдуу иштөө басымы A,B,P порттору (㎫) |
35,0 чейин |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
A жана B символдору менен T порту дренаждык порт катары колдонулушу керек |
|||
|
Max.flow (L / Min) |
80(-);60(～) |
||
|
Басым суюктук |
Минералдык майлар же фосфаттык эфир |
||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
||
|
Басым суюктуктун температура диапазону （℃） |
-30～+80 |
||
|
Булгануу даражасы |
NAS 1638 класс9 боюнча гидравликалык суюктуктун булганышынын максималдуу жол берилген даражасы. |
||
|
Электрдик |
|||
|
Чыңалуу түрү |
DC |
AC 50/60Hz |
|
|
Жеткиликтүү чыңалуулар (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Энергияны керектөө (Вт) |
30 |
||
|
Кармап туруу күчү (VA) |
- |
50 |
|
|
Күйгүзүү кубаты (VA) |
- |
220 |
|
|
Милдет |
үзгүлтүксүз |
||
|
Которуу убактысы IS0 6403 |
КҮЙҮК (мс) |
25тен 45ке чейин |
10дон 20га чейин |
|
ӨЧҮРҮҮ (мс) |
10дон 25ке чейин |
15тен 40ка чейин |
|
|
DIN боюнча коргоо |
IP 65 |
||
|
Switching frequency (cycles/h) |
15000ге чейин |
7200 чейин |
|
|
Электр байланыштары менен коргоочу өткөргүч (PE) |
|||
Өзгөчөлүктөрү:
▶ Түздөн-түз электромагниттик жетектөөчү багыттуу спулдук клапандын жогорку натыйжалуу версиясы
▶ Нымдуу төөнөгүч DC же AC соленоиддери алынуучу катушка менен
▶ Соленоиддик катушканы 90° бурса болот
▶ Катушканы алмаштырууда басым өткөрбөгөн камераны ачуунун кажети жок
▶ Электрдик туташуулар жеке же борбордук туташуулар катары
▶ Кол менен жокко чыгаруу, кошумча
▶ Дин 24 340 формасына, ISO 4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү
Колдонмо:
4WE 6 E - электромагниттик башкарылуучу спулдук клапан. Ал суюктуктун башталышын, токтошун жана багытын көзөмөлдөйт.
Негизинен багыттоочу клапандар корпустан (1), бир же эки электромагниттен (2), башкаруучу спулодон (3) жана бир же эки кайтаруучу пружинадан (4) турат. Күчсүз абалда башкаруу катушкасы (3) нейтралдуу же баштапкы абалда кайтаруу пружиналары (4) аркылуу кармалат (импульстук катушкалардан башка). . Соленоиддердин (2) күчү башкаруучу катушкадагы (3) плунжер (5) аркылуу таасир этет жана аны нейтралдуу абалдан керектүү акыркы абалга түртөт. Бул Рдан Ага жана Вдан Т же Рге эркин агым берет. Бга жана Ага Т.
Соленоид (2) кубаты өчүрүлгөндө башкаруучу катушка (3) кайтаруучу пружиналардын (4) жардамы менен өзүнүн нейтралдуу абалына кайтарылат.
Кошумча кол менен өчүрүү (6), электромагнитке кубат бербестен башкаруу спулунун (3) кыймылына мүмкүндүк берет.
WE 6 61B сериясынын структуралык диаграммасы
