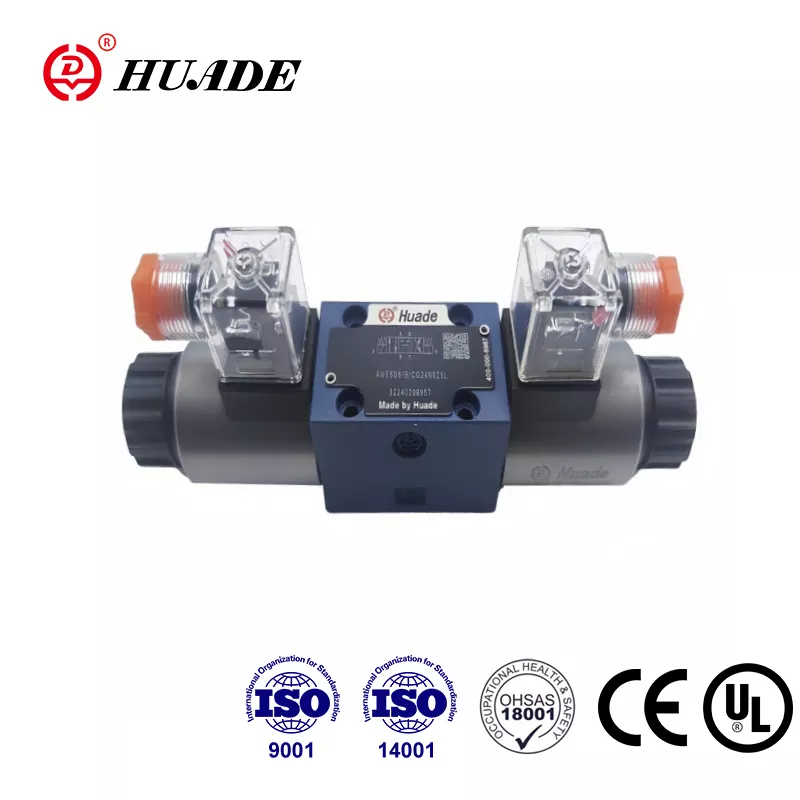

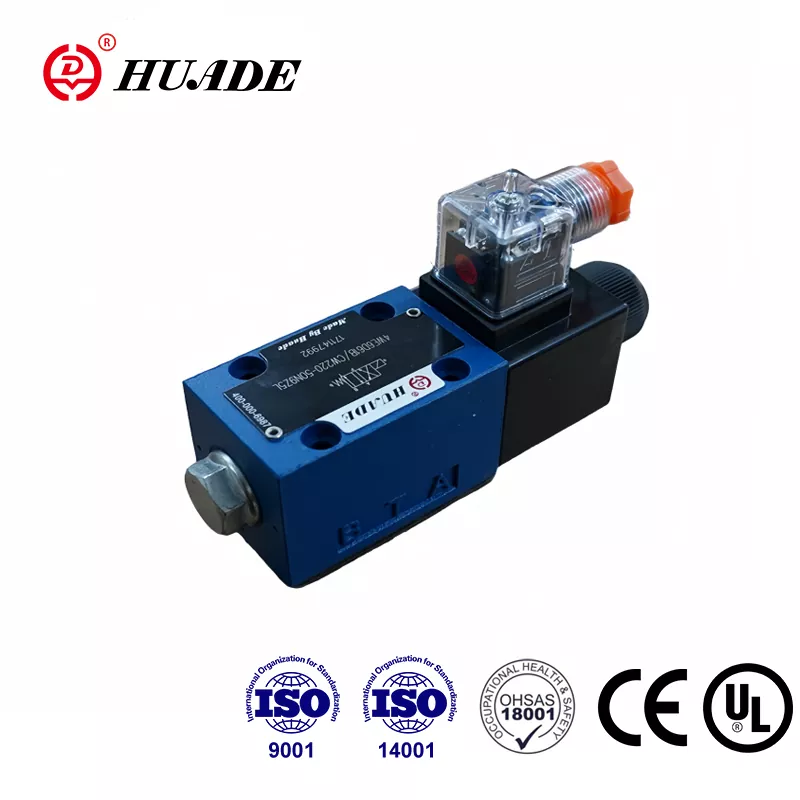

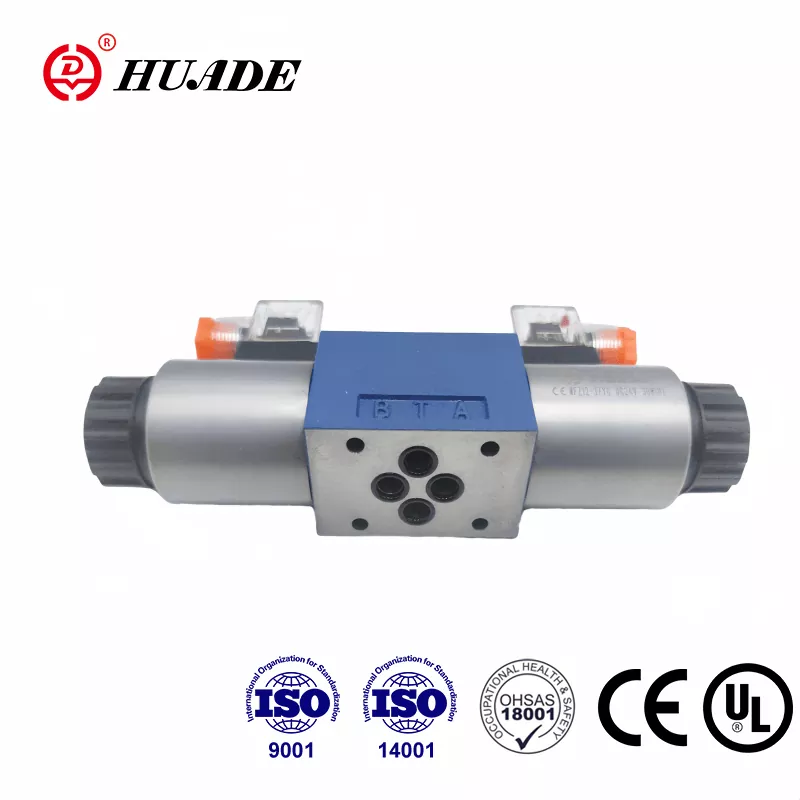

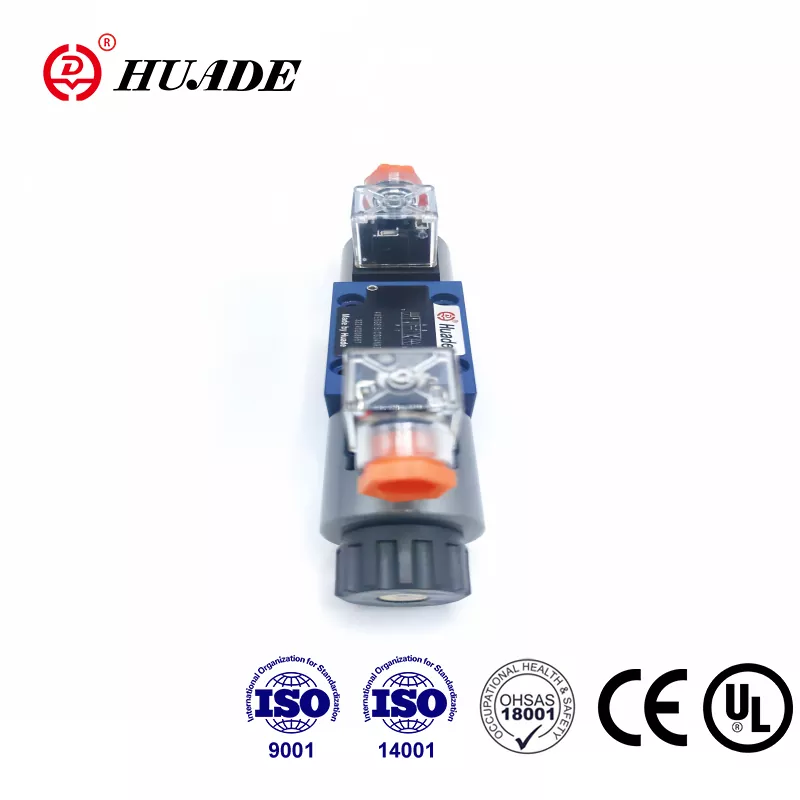

Beijing Huade Hydraulic Industrial Group гидротехникалык клапандар жана жабдууларды долбоорлоо, өндүрүү жана тейлөө боюнча адистешкен белгилүү мамлекеттик компания болуп саналат. Huade® 4WE 6 J электромагниттик багыттуу клапан 1979-жылдан бери Рексрот менен эки жолу узак мөөнөттүү кызматташуунун натыйжасында Рексрот сунуштаган моделди алмаштыра алат. WE 6 сериясындагы электромагниттик багыттуу клапан CE сертификатынан өттү. Huade ар бир багыттуу клапан жогорку көрсөткүчкө ээ болушун камсыз кылуу үчүн сапатка чоң басым жасайт. R&D жана өндүрүштү башкаруу системасы ISO9001, ISO14001 жана ISO45001 жооп берет. Huade® гидротехникалык клапандары туруктуу иштөөсүнө байланыштуу Кытайда аскердик өнөр жайда жана башка тармактарда кеңири колдонулат. Бул Кытайда ишенимдүү улуттук бренд болуп саналат.
|
Гидротехникалык |
|||
|
Макс.иш басымы Порттор A,B,P (Мпа) |
35,0 чейин |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
A жана B символдору менен T порту дренаждык порт катары колдонулушу керек |
|||
|
Max.flow (L / Min) |
80(-);60(～) |
||
|
Басым суюктук |
Минералдык майлар же фосфаттык эфир |
||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
||
|
Басым суюктуктун температура диапазону （℃） |
-30～+80 |
||
|
Булгануу даражасы |
NAS 1638 класс9 боюнча гидравликалык суюктуктун булгануусунун максималдуу жол берилген даражасы. |
||
|
Электрдик |
|||
|
Чыңалуу түрү |
DC |
AC 50/60Hz |
|
|
Жеткиликтүү чыңалуулар (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Энергияны керектөө (Вт) |
30 |
||
|
Кармап туруу күчү (VA) |
- |
50 |
|
|
Күйгүзүү кубаты (VA) |
- |
220 |
|
|
Милдет |
үзгүлтүксүз |
||
|
Которуу убактысы IS0 6403 |
КҮЙҮК (мс) |
25тен 45ке чейин |
10дон 20га чейин |
|
ӨЧҮРҮҮ (мс) |
10дон 25ке чейин |
15тен 40ка чейин |
|
|
DIN боюнча коргоо |
IP 65 |
||
|
Которуу жыштыгы (цикл/саат) |
15000ге чейин |
7200 чейин |
|
|
Электр байланыштары менен коргоочу өткөргүч (PE) |
|||
Өзгөчөлүктөрү:
▶ Түздөн-түз электромагниттик жетектөөчү багыттуу спулдук клапандын жогорку натыйжалуу версиясы
▶ Нымдуу төөнөгүч DC же AC соленоиддери алынуучу катушкасы менен
▶ Кол менен жокко чыгаруу, кошумча
▶ Соленоиддик катушканы 90° бурса болот
▶ Катушканы алмаштырууда басым өткөрбөгөн камераны ачуунун кажети жок
▶ Электрдик туташуулар жеке же борбордук туташуулар катары
▶ Дин 24 340 формасына, ISO 4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү
Колдонмо:
Соленоиддик башкарылуучу 4WE 6 J түрүндөгү багыттуу клапандар суюктуктун башталышын, токтошун жана багытын көзөмөлдөйт.
Негизинен 4WE 6 багыттоочу клапандар корпустан (1), бир же эки электромагниттен (2), башкаруу спулунан (3) жана бир же эки кайтаруучу пружинадан (4) турат. Ток жок абалда башкаруу катушкасы (3) нейтралдуу же баштапкы абалда кайтаруучу пружиналар (4) аркылуу кармалат (импульстук катушкалардан башка). . Соленоиддердин (2) күчү башкаруучу катушка (3) плунжер (5) аркылуу таасир этет жана аны нейтралдуу абалдан талап кылынган акыркы абалга түртөт. Бул Рдан Ага жана Вдан Т же Рге эркин агым берет. Бга жана Ага Т.
Соленоид (2) кубаты өчүрүлгөндө башкаруучу катушка (3) кайтаруучу пружиналардын (4) жардамы менен өзүнүн нейтралдуу абалына кайтарылат.
Кошумча кол менен өчүрүү (6), электромагнитке кубат бербестен башкаруу спулунун (3) кыймылына мүмкүндүк берет.
WE 6 61B сериясынын структуралык диаграммасы
