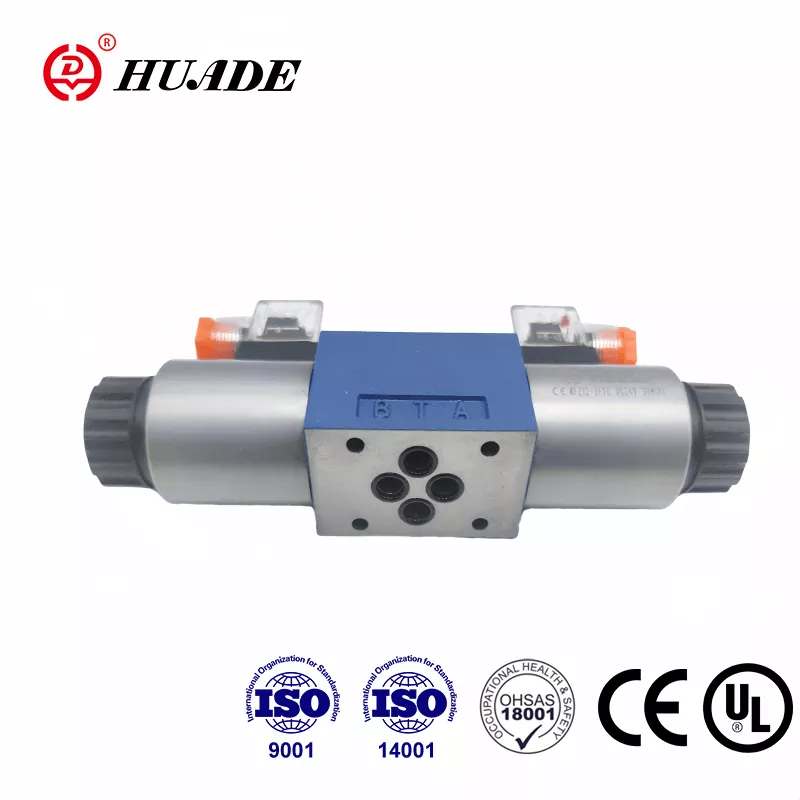

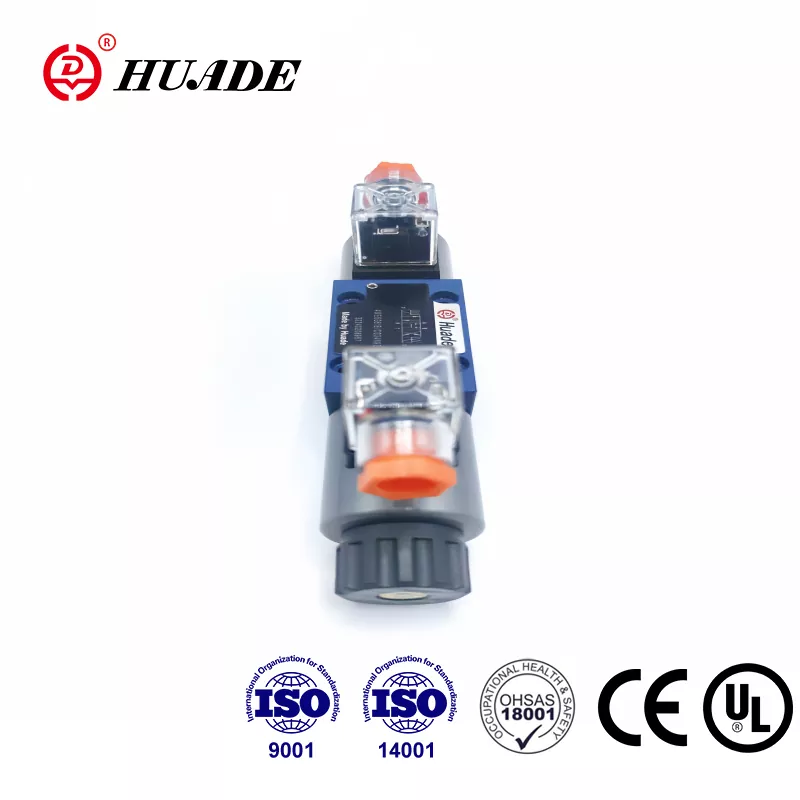

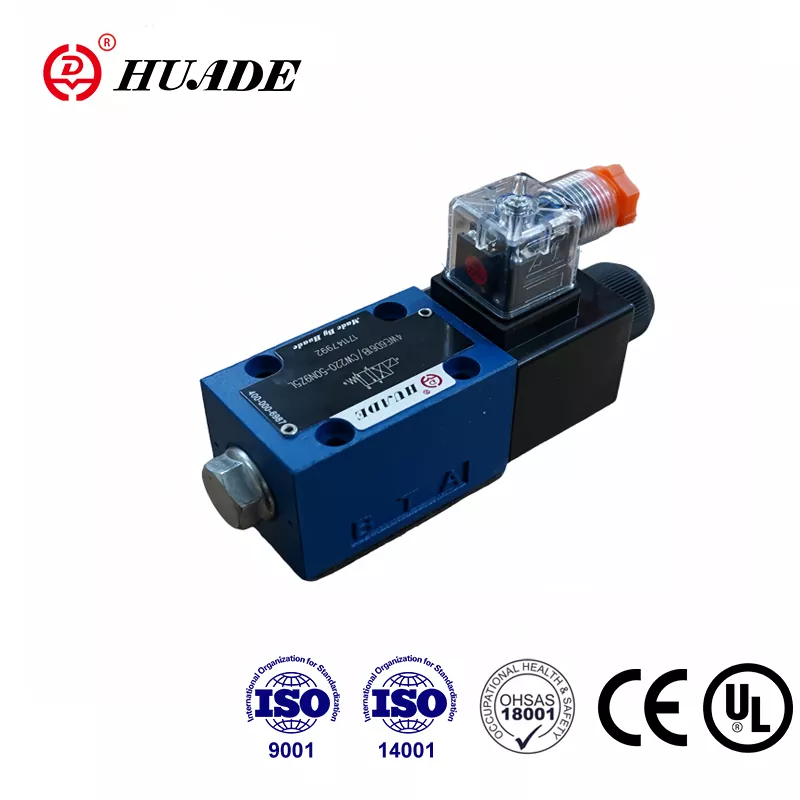

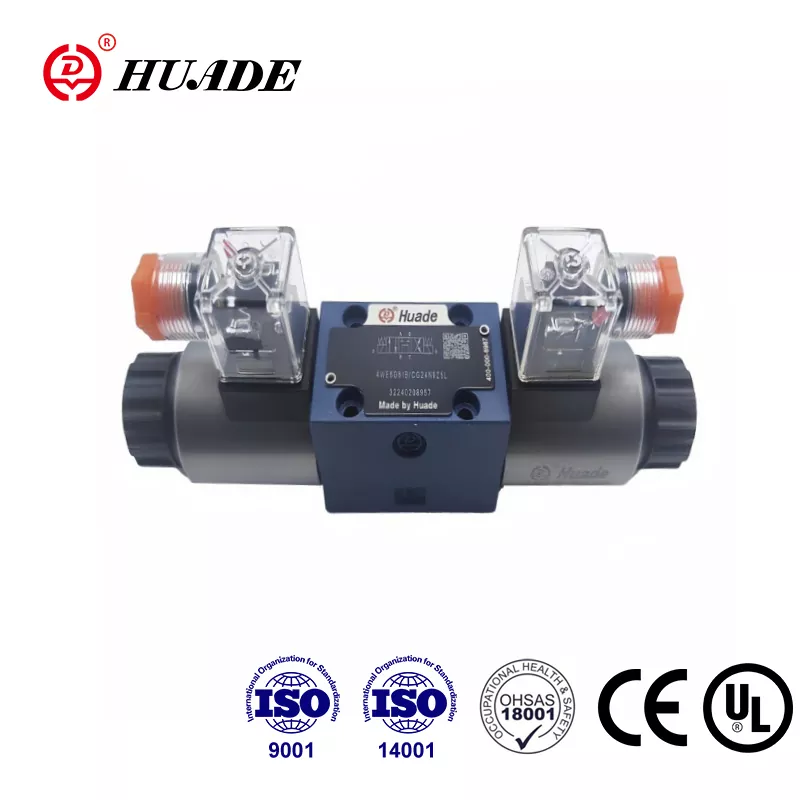

Кытайдын гидротехникалык тармагында алдыңкы өндүрүүчүсү катары, Huade 1979-жылдан бери Рексрот менен эки жолу кызматташкан. Huade® 4WE 6 Y багыттуу спулдук клапан ар кандай өнөр жай чөйрөлөрүндө кеңири колдонулат. Ал Rexroth сунуштаган ошол эле моделди алмаштыра алат. Кытайда жана чет өлкөлөрдө жапайы сатылат. Huade ар бир багыттуу клапан жогорку көрсөткүчкө ээ болушун камсыз кылуу үчүн сапатка чоң басым жасайт. Huade дүйнө жүзү боюнча импорттолгон 750 өнүккөн өндүрүш жабдуулары бар. Соленоиддик багыттагы клапан сериясы CE сертификатынан өттү. Завод ISO9001, ISO14001 жана ISO45001 өттү. Huade® гидравликалык электромагниттик клапандар туруктуу иштөөсүнө байланыштуу Кытайда аскердик өнөр жайда жана башка тармактарда кеңири колдонулат.
|
Гидротехникалык |
|||
|
Макс.иш басымы Порттор A,B,P (Мпа) |
35,0 чейин |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
A жана B символдору менен T порту дренаждык порт катары колдонулушу керек |
|||
|
Максималдуу агым |
80(-);60(～) |
||
|
Басым суюктук |
Минералдык майлар же фосфаттык эфир |
||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
||
|
Басым суюктуктун температура диапазону （℃） |
-30～+80 |
||
|
Булгануу даражасы |
NAS 1638 класс9 боюнча гидравликалык суюктуктун булгануусунун максималдуу жол берилген даражасы. |
||
|
Электрдик |
|||
|
Чыңалуу түрү |
DC |
AC 50/60Hz |
|
|
Жеткиликтүү чыңалуулар (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Энергияны керектөө (Вт) |
30 |
||
|
Кармап туруу күчү (VA) |
- |
50 |
|
|
Күйгүзүү кубаты (VA) |
- |
220 |
|
|
Милдет |
үзгүлтүксүз |
||
|
Которуу убактысы IS0 6403 |
КҮЙҮК (мс) |
25тен 45ке чейин |
10дон 20га чейин |
|
ӨЧҮРҮҮ (мс) |
10дон 25ке чейин |
15тен 40ка чейин |
|
|
DIN боюнча коргоо |
IP 65 |
||
|
Которуу жыштыгы (цикл/саат) |
15000ге чейин |
7200 чейин |
|
|
Электр байланыштары менен коргоочу өткөргүч (PE) |
|||
Өзгөчөлүктөрү:
▶ Түздөн-түз электромагниттик иштетилген багыттуу спулдук клапандын жогорку натыйжалуу версиясы
▶ Нымдуу төөнөгүч DC же AC соленоиддери алынуучу катушка менен
▶ Соленоиддик катушканы 90° бурса болот
▶ Электрдик туташуулар жеке же борбордук туташуулар катары
▶ Катушканы алмаштырууда басым өткөрбөгөн камераны ачуунун кажети жок
▶ Кол менен жокко чыгаруу, кошумча
▶ Дин 24 340 формасына, ISO 4401ге жана CETOP - RP 121Hге өткөрүү үлгүсү
Колдонмо:
4WE 6 Y түрүндөгү багыттуу клапандар электромагниттик башкарылуучу багыттуу клапандар. Алар суюктуктун башталышын, токтошу жана багытын көзөмөлдөйт.
Негизинен 4WE 6 багыттоочу клапандар корпустан (1), бир же эки электромагниттен (2), башкаруу спулунан (3) жана бир же эки кайтаруучу пружинадан (4) турат. Ток жок абалда башкаруу катушкасы (3) нейтралдуу же баштапкы абалда кайтаруучу пружиналар (4) аркылуу кармалат (импульстук катушкалардан башка). . Соленоиддердин (2) күчү башкаруучу катушкадагы (3) плунжер (5) аркылуу таасир этет жана аны нейтралдуу абалдан керектүү акыркы абалга түртөт. Бул Рдан Ага жана Вдан Т же Рге эркин агым берет. Бга жана Ага Т.
Соленоид (2) кубаты өчүрүлгөндө башкаруучу катушка (3) кайтаруучу пружиналардын (4) жардамы менен өзүнүн нейтралдуу абалына кайтарылат.
Кошумча кол менен өчүрүү (6), электромагнитке кубат бербестен башкаруу спулунун (3) кыймылына мүмкүндүк берет.
WE 6 61B структуралык диаграммасы
