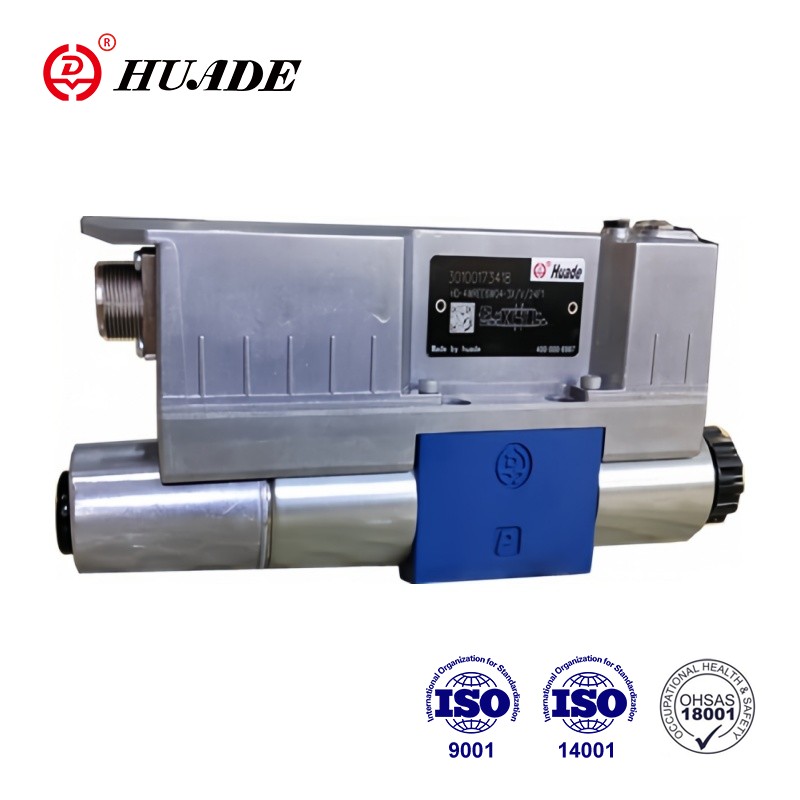

Түрү 4WREE6-3X клапан электр абалынын пикири жана интегралдык электроника (OBE) менен түз башкарылуучу пропорционалдык багыттагы клапан. 4WREE6-3X типтеги пропорционалдык клапандар CE сертификатынан өткөн. Максималдуу иштөө басымы 350 барга чейин. Бул Huade Hydraulic алдыңкы продуктыларынын бири болуп саналат. Бул 4WREE6-3X клапан туруктуу аткаруу жана салыштырмалуу арзан баага ээ.
| Генерал | ||
| Салмагы | ▶ Эки электромагниттүү клапан (кг) | 2.6 |
| ▶ Бир электромагниттүү клапан (кг) | 2.1 | |
| Орнотуу абалы | каалаган, жакшыраак горизонталдуу | |
| Айлана-чөйрөнүн температурасы диапазону (℃) | -20 … +60 | |
| UV коргоосу менен сактоо температурасы диапазону (℃) | +5 … +40 | |
| Транспорт температурасы (℃) | –30 … +80 | |
| Максималдуу сактоо убактысы (жыл) | 1 | |
| Анын сыноолору DIN EN 60068-2-6 боюнча | 10 ... 2000 Гц / максимум 10 г / 10 цикл / 3 ок | |
| DIN EN 60068-2-64 боюнча ызы-чуу сыноо | 20 ... 2000 Гц / 10 г RMS / 30 г чоку / 30 мин. / 3 ок | |
| DIN EN 60068-2-27 боюнча транспорттук сокку | 15 г / 11 мс / 3 сокку / 3 ок | |
| DIN EN 60068-2-27 боюнча сокку | 15 г / 11 мс / 1000 сокку / 3 ок | |
| Максималдуу салыштырмалуу нымдуулук (конденсация жок) % | 95 | |
| Максималдуу электромагниттик беттин температурасы (℃) | 150 (жеке операция) | |
| EN ISO 13849 боюнча MTTFd мааниси (жылдар) | 150 | |
| Шайкештик | ▶ CE EMC директивасына ылайык 2014/30/EU, EN 61000-6-2 жана EN 61000-6-3 ылайык сыналган ▶ RoHS директивасы 2015/65/EU ▶ REACH буйругу (EC) №. 1907/2006 | |
| Экологиялык шайкештик | ▶ Климат | EN 60068-2 боюнча экологиялык аудит |
| гидравликалык | ||
| Максималдуу иштөө басымы | ▶ Порт A, B, P тилкеси | 350 |
| ▶ Порт T тилкеси | 210 | |
| Максималдуу агым (сунушталат) (л/мүнөт) | 80 | |
| Номиналдуу агым (∆p = 10 бар) (L/мин) | 4; 8; 16; 32 | |
| Гидравликалык суюктук | таблица 15-бетти караңыз | |
| Гидравликалык суюктуктун температура диапазону (℃) | ▶ жол берилет | –20 … +70 |
| ▶ сунушталат | –40 … +50 | |
| Илешкектүүлүк диапазону (мм2/с) | ▶ жол берилген ℃ | 20 … 380 |
| ▶ сунушталат | 30 … 46 | |
| Гидравликалык суюктуктун булганышынын жол берилген максималдуу даражасы, ISO 4406 (с) боюнча тазалык классы | класс 20/18/15 | |
| Гидравликалык суюктук | Классификация | Ылайыктуу пломбалоочу материалдар | Стандарттар | |
| Минералдык майлар | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Биологиялык бузулуучу | ▶ Сууда эрибейт | HETG | FKM | ISO 15380 |
| ЫР | FKM | |||
| ▶ Сууда эрийт | HEPG | FKM | ISO 15380 | |
| Отко чыдамдуу | ▶ Суу жок | HFDU (гликол негизи) | FKM | ISO 12922 |
| HFDU (эфир базасы) | FKM | |||
| HFDR | FKM | |||
| ▶ Курамында суу бар | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Өзгөчөлүктөрү:
▶4/2 же 4/3 жол версиясы
▶Кошумча плиталарды орнотуу үчүн
▶ Портинг үлгүсү ISO 4401-03-02-0-05 боюнча
▶Агуунун багытын жана өлчөмүн көзөмөлдөө
▶Борбордук жип менен пропорционалдуу электромагниттердин жардамы менен иштөө
▶Жазгы борборлоштурулган башкаруу спуласы
▶Чыңалуу же ток киргизүү ("A1" жана/же "F1") менен интегралдык башкаруу электроникасы (OBE)
Жайгашуу
Клапан негизинен төмөнкүлөрдөн турат:
▷Туташтыргыч бети бар корпус (1).
▷ Башкаруучу катушка (2) кысуу пружиналары (3 жана 4) жана пружина пластинкасы (5 жана 6) менен
▷Соленоиддер (7 жана 8) борбордук жип менен
▷Позицияны өзгөрткүч (9)
▷Интегралдык электроника (13)
▷Электрдик нөл чекитинин жөндөөсү (12) резина сай аркылуу жеткиликтүү
Функциясы:
▷Энергиясы өчүрүлгөн электромагниттерде (7 жана 8), пружиналар (5 жана 6) ортосуна кысуу пружиналары (3 жана 4) аркылуу башкаруу спулунун (2) борбордук абалы.
▷Пропорционалдуу соленоидди башкаруу аркылуу башкаруучу спулдун (2) түз иштеши, мис. электромагнит "b" (8)
- Башкаруучу катушканын (2) электрдик киргизүү сигналына пропорционалдуу солго жылышы
- Бул прогрессивдүү агым мүнөздүү тешик түрүндөгү кесилиштер аркылуу Рдан Ага жана Вдан Тга байланышты ачат.
Энергиясыз абалда башкаруучу катушка (2) электромагниттердин кайтаруучу пружиналары аркылуу механикалык борбордук абалда кармалат. Башкаруучу катушканын белгиси "V" менен бул абал гидравликалык борбордук абалга туура келбейт! Электр клапанын башкаруу цикли жабылганда, башкаруучу катушка гидравликалык борбордук абалда жайгашат.
2 катушка жайгашкан клапан ("4WREE...A..." версиясы)
Бул клапан версиясынын милдети негизинен үч спулдун орду бар клапанга туура келет. 2 катушка жайгашкан клапандар, бирок, бир гана электромагниттик "a" (7) менен жабдылган. 2-пропорционалдык электромагниттин ордуна штепсель бурагы (10) бар.
OBE "-967" басымын компенсациялоочу элемент.
Интегралдык электрониканын (OBE) корпусунда конденсаттын пайда болушуна жол бербөө үчүн электроникалык коргоо мембранасын (11) колдонсо болот.
Абанын жогорку нымдуулугу жана олуттуу циклдик температуранын өзгөрүшү (мисалы, сыртта) болгон өнөр жай стандартындагы шарттардан тышкары колдонуу үчүн сунушталат.
Пропорционалдык багыт клапанынын символу 4WREE-3X
