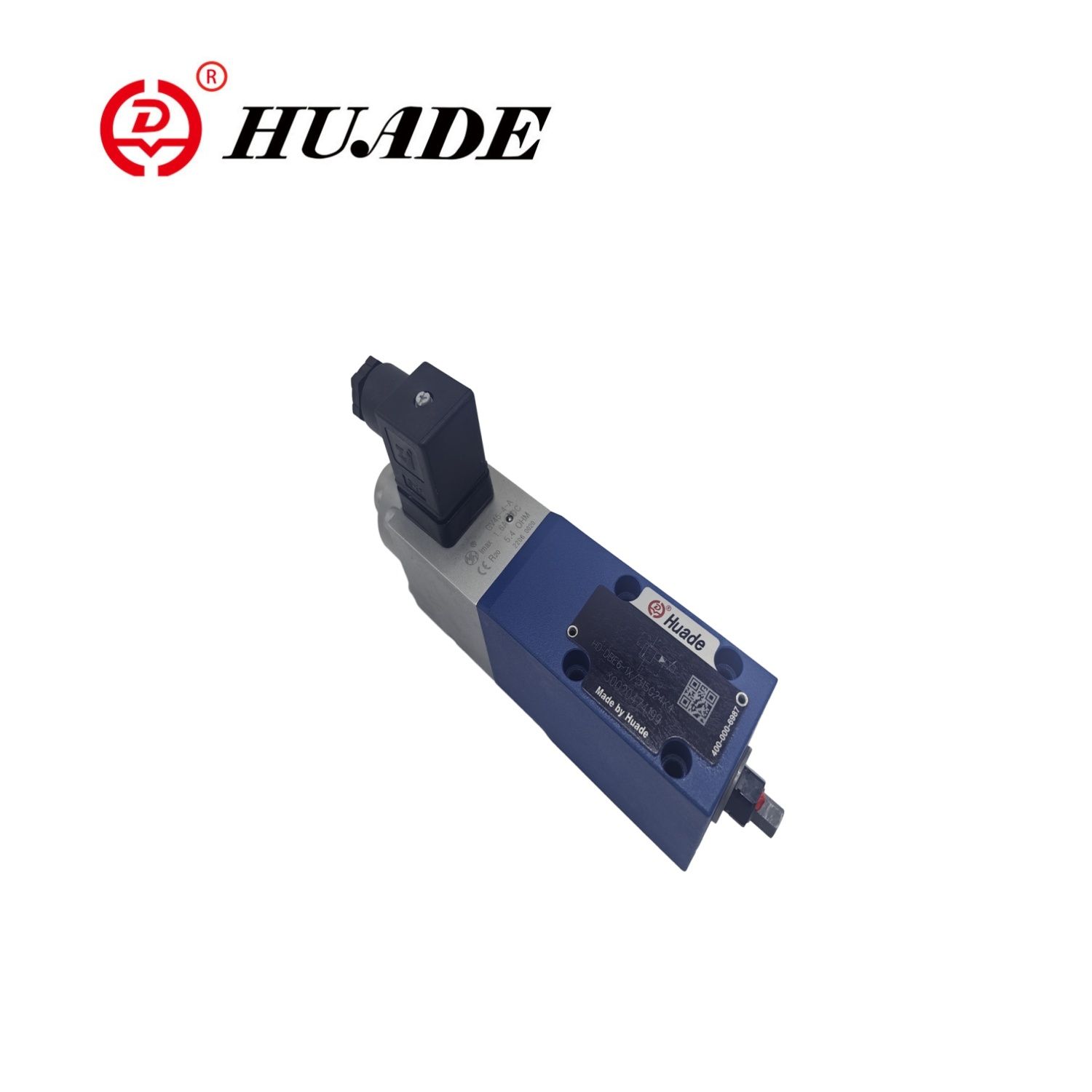

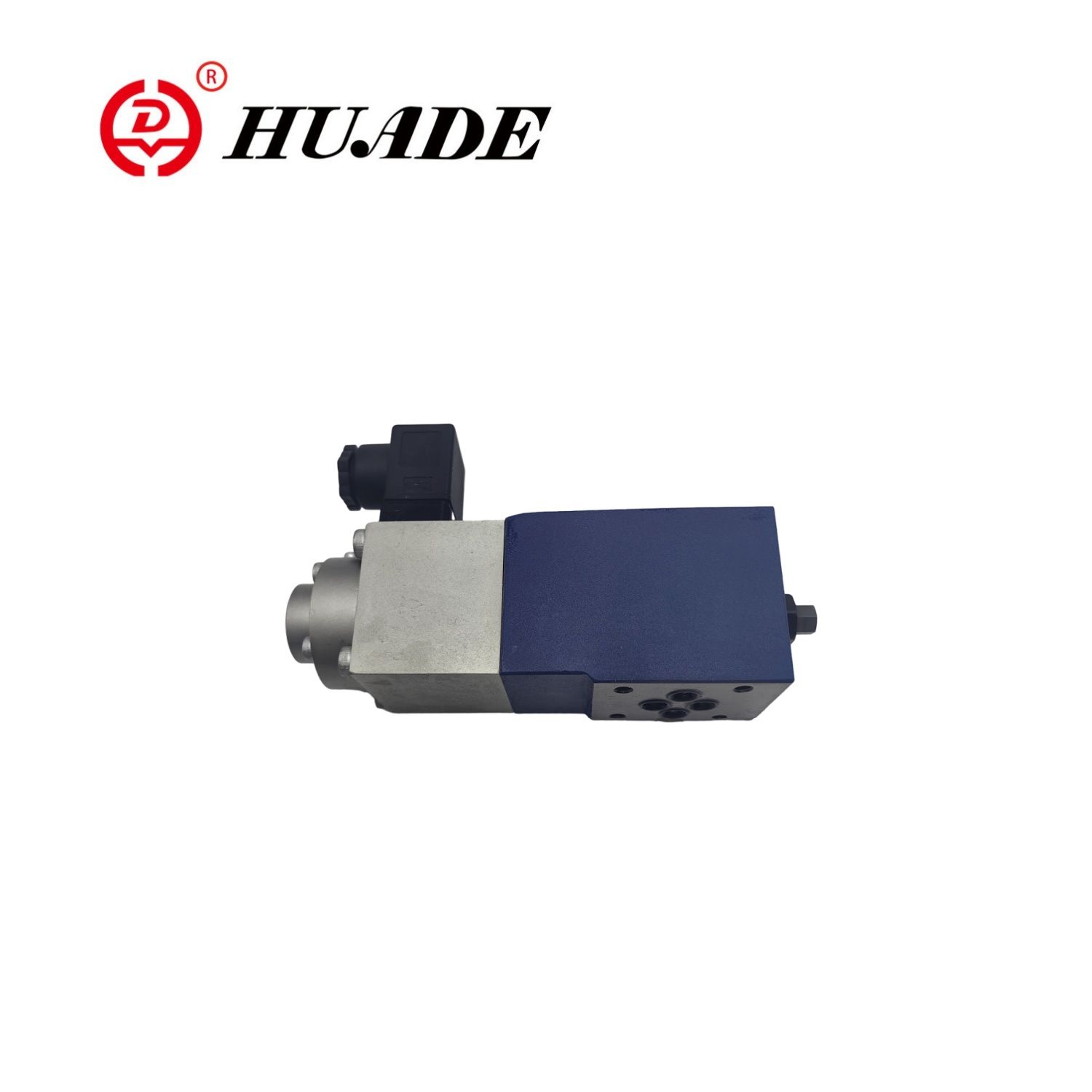

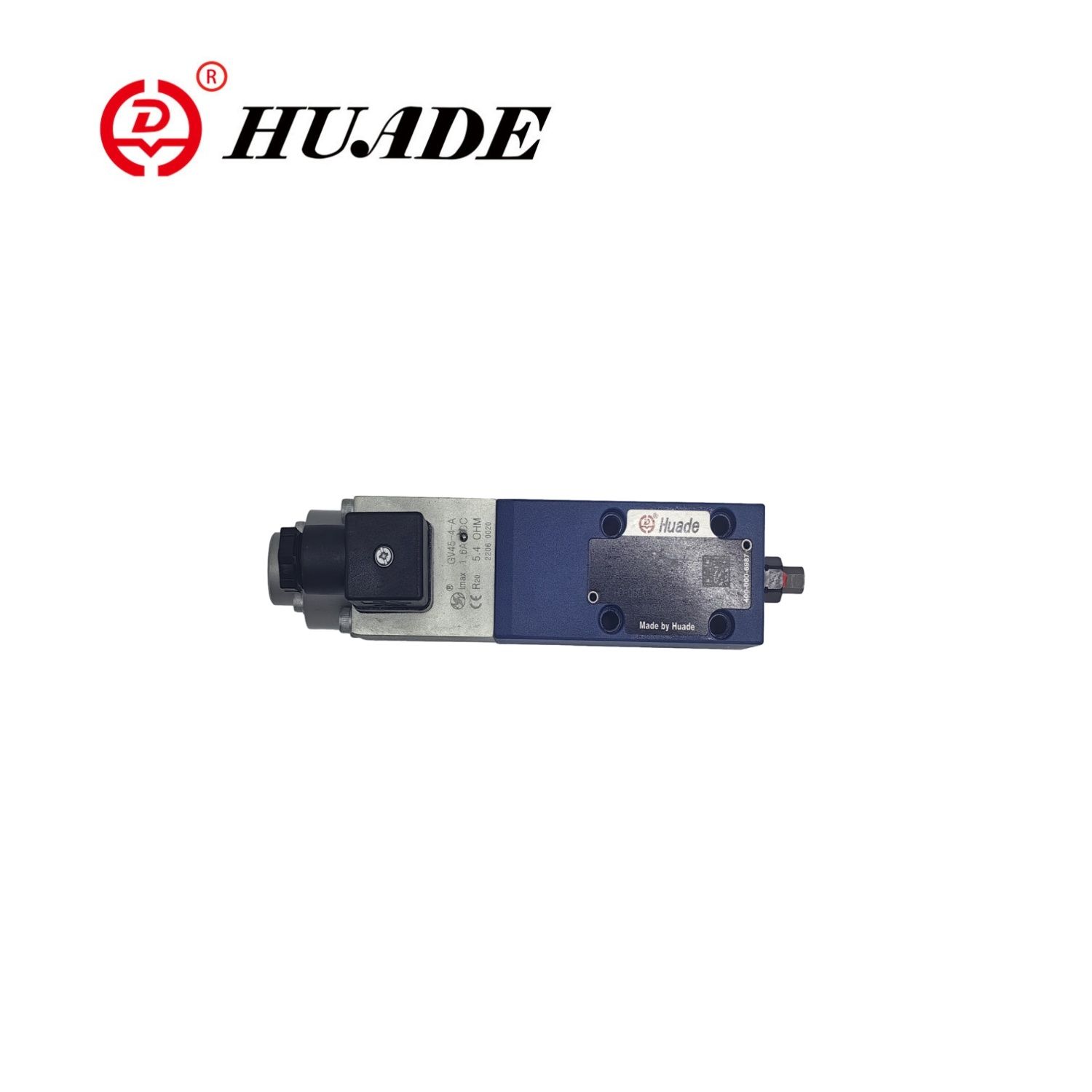

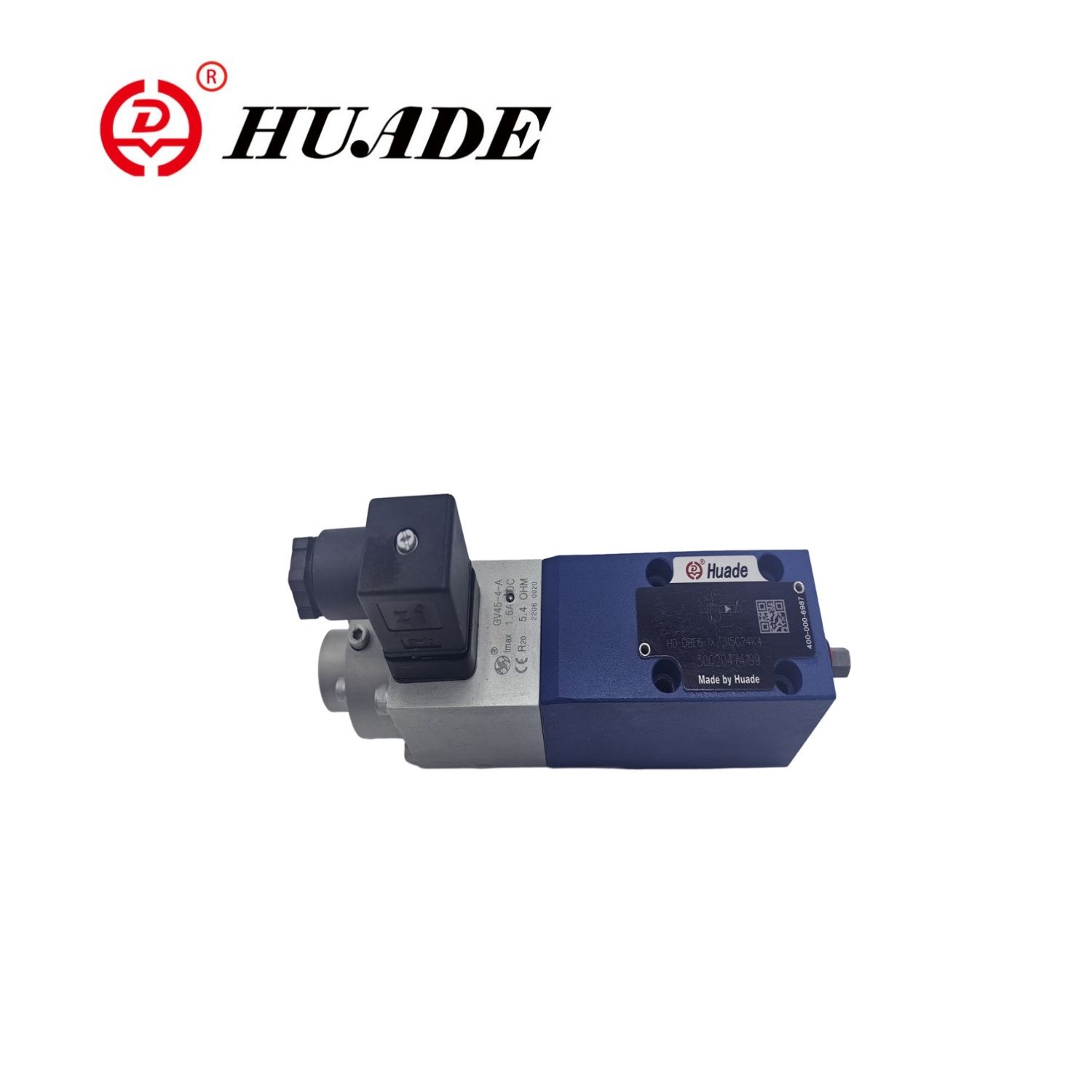

Хуаддын пропорционалдуу жардамчысы Valve DBE-1x тутумдун кысымын чектөө үчүн колдонулган пропорционалдык соленоиддин пропорционалдык соленоидди башкарган пилоттук соленоиддин шайкештиги. Электрондук киргизүү наркына негизделген тутумдун кысымын чектелиши мүмкүн, ошентип, гидравликалык тутумдун басымын так көзөмөлгө алса. Бул пропорционалдуу клапан CE Жолугарларына жооп берет, эл аралык стандарттарга дал келет жана рексотунун продукцияларына шайкеш келет.
| Жалпы | ||
| Орнотуу | милдеттүү эмес | |
| Сактоо температурасы диапазону (℃) | -20 - +80 | |
| Айлана-чөйрөнүн температурасы | DBE жана ZDBE (℃) | -20 ден + 70 |
| DBEE жана ZDBEE (℃) | -20 ден +50 | |
| Салмагы | DBE жана ZDBE (KG) | 2.4 |
| Дби жана Здби (кг) | 2.5 | |
| Гидравлик (ʋ = 46 мм2 / с жана T = 40 ° C ± 5 ℃ | ||
| Макс. Иштөө басымы | P: P1-p2: A1-A2: B1-B2 MPA | 31.5 |
| Port T MPA | 5 | |
| Макс. Орто басым | Басым 5 этап | 5 |
| Басым 10 этап | 10 | |
| 20-этап 20 МПА | 20 | |
| Басымы 31.5 MPA | 31.5 | |
| Мин. 0 МПАнын сигнал наркындагы орнотулган басым | мүнөздүү ийри сызыктарды караңыз | |
| Кысым басым порту; тышкы учкуч майы менен (y) | нөлдүк басымга чейин | |
| Пилоттук май агым L / мин | 0.6O1.2 | |
| Макс. агып L / мин | 30 | |
| Басым суюктук | Минералдык май (HL, HLP) 51 524 | |
| Суюктук температурасынын басымы | -20to + 80 | |
| Viscosity Range MM2 / S | 15 ден 380 | |
| Электрдик | 24V DC | |
| Min.Control The Story (MA) | 100 | |
| Max.control учурдагы MA | 1600 | |
| Solenoid Coil каршылыгы | 20 ° C (ω) муздак мааниси | 0.54 |
| Max.warm мааниси (ω) | 7.8 | |
| Милдет | 100 | |
| Электр байланышы | DBE жана ZDBE | Төмөнкү компонент менен $ 175 301 ~ 803 |
| Плагнин туташтыргыч Din en 175 301-803 | ||
| DBEE жана ZDBEE | Компоненттүү плагин бар тонлн 03 563-am6-3 | |
| Плагнин туташтыргыч DIN 43 563-BF6-3 | ||
| 5-ге 5 долларга чейин | IP 65 | |
| Дби жана Zdbee үчүн электрониканы көзөмөлдөө | Клапанга интеграцияланган | |
| DBE жана ZDBE үчүн | ||
| Еврокарддын форматындагы амплификатор | HD-VT-VT-VT-VT1-1-1X / | |
Өзгөчөлүктөрү:
Тутум басымын чектөө үчүн клапан
Proportation пропорционалдык солоиддер аркылуу актуация
Subplate Subpate орнотуу же сэндвич плитасынын дизайны үчүн
▶ Клапви жана бир булактан көзөмөлдөөчү электроника
▶ HD-DBE жана HD-ZDBEE
①ловная мисал келтирилген мисал, буйрук наркы басымдын мүнөздөмөсү
②индеп туруу өйдө-ылдый жантайма
Колдонмо:
DBE-1X пропорционалдык жардамчысы Ар кандай гидравликалык тутумдарда, мисалы, курулуш техникасы, металлургиялык жабдуулары, кеме куруу жана башка талаалар сыяктуу басым басымын контролдоону талап кылган ар кандай гидравликалык системаларда кеңири колдонулат.
Пропорционалдуу басым жеңилдетилген клапандар, HD-DBE типтери пропорционалдык соленоиддин жардамы менен активделет. Бул клапандар тутумдун кысымын чектөө үчүн колдонулат. Бул клапандар менен электр командасынын наркына байланыштуу чектелген тутум басымын жөнгө салууга болот.
Бул клапандар негизинен пропорционалдык соленоидден (1), турак-жай (2), клапридж (3), шпал (4) жана учкуч пилот (8). Пропорционалдык соленоид электрдик тектүүнү пропорционалдуу түрдө механикалык күчкө айландырат. Учурдагы азыркы жогорулоо соленоиддик күчкө ылайык келет. Соленоид Арматура палатасы гидравликалык суюктукка толуп, басым тең салмактуу болуп саналат. Тутум басымын жөндөө пропорционалдык соленоиддер аркылуу (1) буйрутманын наркына байланыштуу жүргүзүлөт. Порт-Порттордогу тутумдан келип чыккан басым - Типтин оң жагында (4). Ошол эле учурда, Тутумдун басымы (6), ал (6) чиркөөчүнүн жазгы жагы (4) (4). Андан ары мылтык аркылуу (7) тутум басымы пропорционалдык соленоиддин күчүнө каршы пилоттук пилоттук пппппетке (8) басымы боюнча иштейт (1). Тутум басымы бир нече белгиленген деңгээлге жеткенден кийин, учкуч поппетинин (8) көтөрүлүп, анын отургучтан көтөргүч. Моделге жараша, пилоттук май тышкы порт аркылуу пайда болушу мүмкүн, ал эми ички порт аркылуу же ички резервуарга агып кетиши мүмкүн, бул Spool Support жүктөлгөн жагы менен басымдын (4). Эгерде системанын басымы бир аз көтөрүлсө, анда Типтин оң жагына жогорку басым болсо, олжолорду Т.К. T. T. T. t.ormated позициясына сүзүп кетсе, анда минималдуу контролдоочу пунктка (нөлгө чейинки минималдуу басымдын буйругу боюнча минималдуу контролдук абалда)
Пропорционалдуу басымдын структурасы Relief valve DBE-1x
Пропорционалдуу басымдын символу Relief Valve DBE-1x
