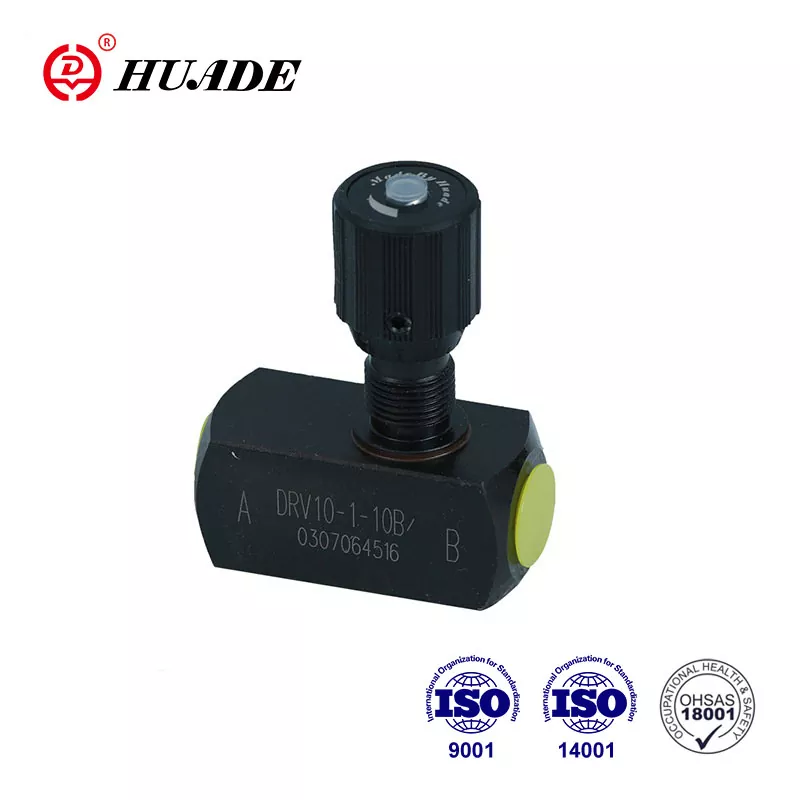

Throttle Check Valve DRV

DRV клапандары дроссель/текшерүүчү клапан болуп саналат. Бул клапан жөнөкөй түзүлүшкө ээ жана кеңири колдонулат. Rexroth менен эки узак мөөнөттүү кызматташуунун аркасында, Huade® гидравликалык дроссель клапандары эл аралык бренддердин окшош буюмдарынын сапатына дал келет. Алар ошол биринчи даражадагы бренддер үчүн жеткиликтүү альтернатива болуп саналат. Huade® Кытайда белгилүү соода белгиси болуп саналат.

Throttle Check Valve DRV продуктунун параметри

Материал	Болот	Жез	Дат баспаган болот
Макс. уруксат берилген иштөө басымы (МПа)	35ке чейин	15ке чейин	35ке чейин
Текшерүү клапанынын крекинг басымы (DRV түрү)	0,05 (зарыл болсо, жаракалар басымы бар)
Суюктук	Минералдык май же фосфат эфири
Суюктуктун температурасы диапазону (℃)	-30дан+80ге чейин
Илешкектүүлүк диапазону (мм ²/с)	10дон 800гө чейин
Орнотуу абалы	кошумча

Продукттун өзгөчөлүгү жана дроссель текшерүү клапанын колдонуу DRV

Features:

▶ Жишти туташтыруу

▶ Кошумча плиталарды орнотуу

Колдонмо:

DRV тибиндеги дроссель/текшерүү клапандары бир багытта так мунай агымын орнотууга жана карама-каршы багытта эркин кайтып келүүгө мүмкүндүк берет.

Throttle Check Valve DRV бөлүмү жана символу

DRV дроссель/текшерүү клапаны негизинен корпустан (1), бекитүүчү аппараты (3) менен жөнгө салуу баскычынан (2) турат. Жөндөө баскычын (2) солго буруп, дроссель төөнөгүч (5) бар шпиндель (4) агым бөлүгүн (6) максимумга көбөйтөт. Жөндөө баскычын (2) оңго буруп, дроссель төөнөгүч (5) менен шпиндель (4) агып кетпестен толук жабылганга чейин агын бөлүгүн (6) азайтат. Кайталап орнотуу үчүн, шпинделдин (4) үстүнкү учунда түс шкаласы (7) берилген. Түстүү үч бурчтуктун (8) аянты клапан канчалык ачык экенин көрсөтүп турат (түстүү үч бурчтук канчалык чоң болсо, ачылыш ошончолук чоң болот) . Агымдын жөндөөлөрү бекитүүчү түзүлүш (3) аркылуу бекитилет.

DRV дроссель текшерүү клапанынын түзүмү

Throttle Check Valve DRV символу
