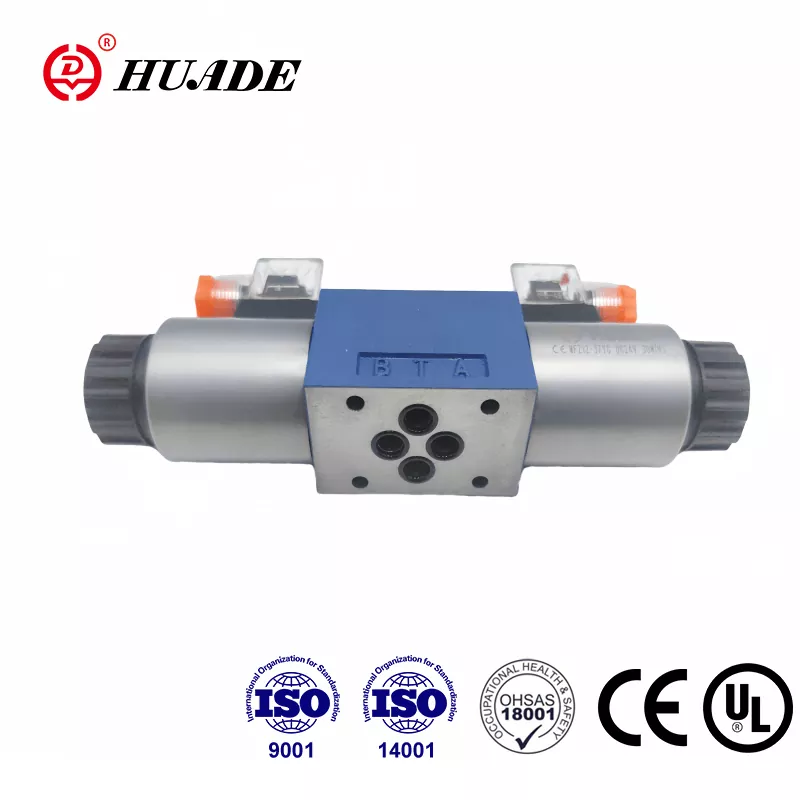

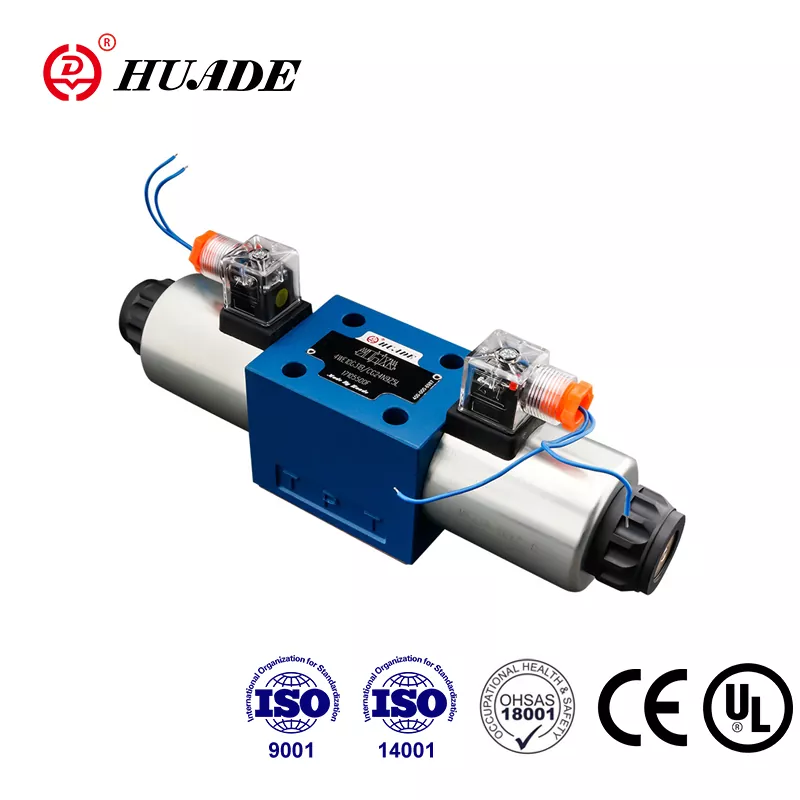

Beijing Huade Hydraulic 1979-жылы түзүлгөн, ал азыр гидротехникалык клапандарды жана жабдууларды долбоорлоо, өндүрүү жана тейлөө боюнча адистешкен ири мамлекеттик ишкана тобуна айланган. Huade® 4WE 10 D тиби багыттуу спулдук клапан - бул Rexroth сунуштаган ошол эле моделге жеткиликтүү альтернатива. Соленоиддик багыттагы клапан сериясы CE жана UL сертификаттарынан өттү. Клапандар контрафакттуулукка каршы энбелгилер менен стандарттуу картондорго салынат. Фабрика сапатты башкаруу, айлана-чөйрөнү башкаруу жана эмгекти коргоо жана коопсуздукту башкаруу тутумунун сертификаттарынан өттү. Huade® гидротехникалык багыттоочу клапандар деңиз рулдук механизминин гидротехникалык тутумунда, айланма кран системасында жана жөнгө салынуучу кадам винтинин гидротехникалык тутумунда кеңири колдонулат, Huade деңиз тармагында чоң кардарлар тобуна ээ.
|
Иштөө басымы макс. |
Порттор A.B.P (МПа) |
31,5ке чейин |
|
Порттор T (МПа) |
16 |
|
|
Максималдуу агым (л/мин) |
120 |
|
|
кесилиши (которуу абалы 0): |
Q белгиси менен номиналдык аянттын болжол менен 6% |
|
|
Басым суюктук |
Минералдык майлар (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|
|
Басым суюктуктун температура диапазону （℃） |
-30～+80 |
|
|
Илешкектүүлүк диапазону (мм2/с) |
2,8~500 |
|
|
Салмагы (кг) |
1 электромагниттүү клапан |
5.1(DC),4.3(AC) |
|
2 электромагниттүү клапан |
6.7(DC),5.1(AC) |
|
Өзгөчөлүктөрү:
▶ Стандарттык версия катары түз электромагниттик башкарылуучу спулдук клапан
▶ Нымдуу төөнөгүч DC же AC электромагниттери алынуучу катушкалар менен
▶ Мыкты контур
▶ Катушкаларды басым өткөрбөгөн камераны ачпастан эле алмаштырууга болот
▶ Борбордук же жеке электр байланыштарын тандоо
▶ Кошумча кол менен өтүү
▶ Омурунуз узун болсун
▶ Дин 24 340 форма A, ISO 4401 жана CETOP - RP 121H үлгүсүн өткөрүү
Колдонмо:
4WE 10 D электромагниттик башкарылуучу спулдук клапан. Ал суюктуктун башталышын, токтошун жана багытын көзөмөлдөйт.
Багыттоочу клапандар негизинен корпустан (1), бир же эки электромагниттен (2), башкаруучу спулдан (3) жана бир же эки кайтаруучу пружинадан (4) турат. Тынчтыкта башкаруу катушкасы (3) борбордук же баштапкы абалында кайтаруучу пружиналар (4) аркылуу кармалат (импульстук катушкалардан башкасы). Башкаруучу катушка (3) нымдуу пин электромагниттери (2) менен башкарылат. Соленоиддин (2) күчү башкаруучу катушка (3) таасир этет жана аны эс алуу абалынан керектүү акыркы абалга жылдырат. Бул Рдан Ага жана Вдан Тга же Рден Вга жана Адан Тге эркин агымга мүмкүндүк берет.
Токту өчүрүүдө электромагнит (2) башкаруучу катушка (3) кайтаруучу пружина (4) менен баштапкы абалына кайтарылат.
Кошумча кол менен өтүү (5) башкаруу катушкасын (3) электромагниттерге кубат бербестен жылдырууга мүмкүндүк берет.
WE 10 30B сериясынын структуралык диаграммасы
1. Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар пломбаланып, абанын кире беришине аба чыпкасы орнотулушу керек
3. Заводдон чыкканда пластинкасы жок өнүмдөр, эгер керек болсо, атайын буйрутма бериңиз.
4. Клапан бекитүүчү бурамалар үлгү китебинде көрсөтүлгөн параметрге ылайык тандалып колдонулушу керек
5. Клапан менен байланышкан беттин бүдүрлүүлүгү 0,8ге чейин талап кылынат.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
